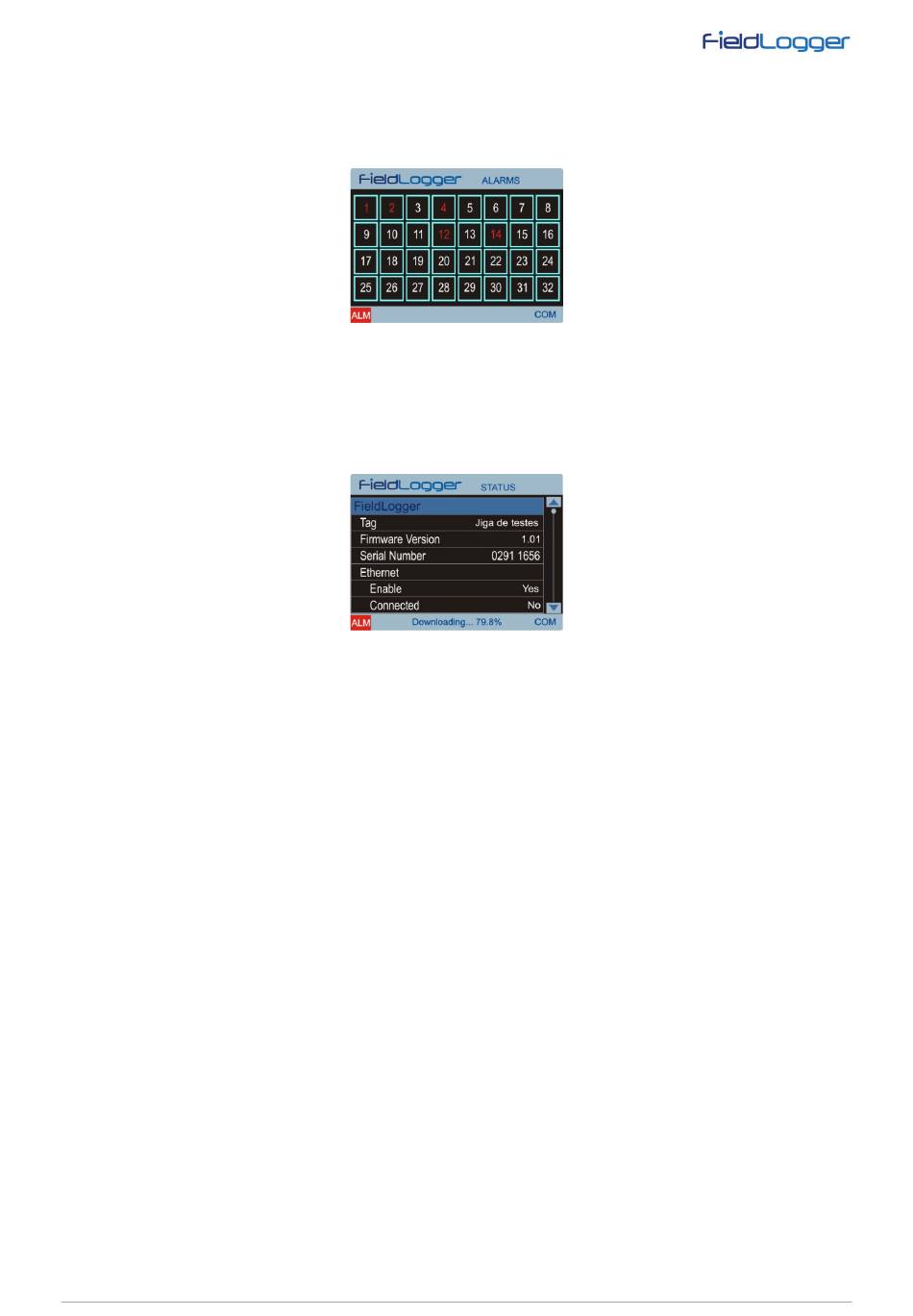

8.4 ÉCRAN ALARMS
Cet écran est composé par une grille de 32 positions où il s'affiche le numéro de l'alarme configurée dans le FieldLogger. Chaque fois qu'une alarme
est active, le numéro respectif de cette alarme changera sa couleur en rouge.
Une indication d'alarme apparaît dans le coin à gauche de la barre inférieure chaque fois qu'une des alarmes configurées dans le FieldLogger est
active. Les touches UP, DOWN et ENTER n'ont pas de fonction dans cet écran.
8.5 ÉCRAN STATUS
Cet écran affiche une liste d'informations sur le FieldLogger et l'IHM. Dans cet écran la touche ENTER n'a pas de fonction, et la navigation se fait
par les touches UP et DOWN.
Les informations sont organisées de manière hiérarchique, chaque niveau hiérarchique étant mis en évidence par tabulation. Par exemple, les
informations sur l'interface Ethernet se situent au niveau « Ethernet », lui-même au niveau « FieldLogger ».
Les variables suivantes peuvent être surveillées dans cet écran :
FieldLogger : Informations sur le FieldLogger.
•
o Tag : Nom défini pour l'appareil.
o Firmware version : Version du micrologiciel exécuté par l'appareil.
o Serial number : Numéro de série de l'appareil.
o Ethernet : Informations sur l'interface Ethernet.
Enabled : Yes/No si l'interface est active/inactive.

Connected : Yes/No si l'interface est connectée/déconnectée.

Cloud Status : Déconnecté/connecté.

o Data Logger : Informations sur l'enregistrement de données.
Scan Interval : Période entre lectures des entrées analogiques.

Logging Rate : Période entre enregistrements de données.

Logging Enable : Yes/No si l'enregistrement est actif/inactif.

Storage Memory : Indique la destination des données enregistrées.

SD Card Connected : Yes/No si la carte est connectée/déconnectée.

Logging Status : Indique si l'enregistrement est en cours ou arrêté.

Logging Mode : Informations sur le mode d'enregistrement.

Start : Indique la forme de démarrage des enregistrements.
•
Stop : Indique la forme d'arrêt des enregistrements.
•
o SD Free Memory : Indique la mémoire disponible dans la carte SD.
o Int. Free Memory : Montre la mémoire interne disponible à enregistrer.
HMI : Informations sur l'IHM.
•
o Firmware Version : Version du micrologiciel exécuté par l'IHM.
o Serial Number : Numéro de série de l'IHM.
NOVUS AUTOMATION
Figure 64
Figure 65
