RACCORDEMENT DE TENSION (V)
2.3 FONCTIONNALITÉS CONNECTIVES
2.3.1 CONNEXION USB
Interface utilisée pour brancher la clé USB à l'appareil et télécharger des données de la mémoire d'enregistrement.
2.3.2 CONNEXION PC
Interface utilisée pour brancher l'appareil à un ordinateur afin de configurer, surveiller ou télécharger.
2.3.3 CONNEXION CARTE SD
Interface utilisée pour l'expansion de la carte SD. Les données de la mémoire d'enregistrement peuvent être
transférées par l'une des interfaces au logiciel de configuration, ce qui permet d'exporter vers les formats de
données les plus divers.
2.3.4 ETHERNET
Interface utilisée pour la communication Ethernet 10/100. Il est recommandé d'utiliser un câble de catégorie 5 ou
supérieure dans un connecteur RJ45.
Le connecteur Ethernet du FieldLogger est doté de deux voyants d'indication lumineuse : le voyant vert (à gauche)
s'allume pour indiquer la connexion au réseau Ethernet ; le voyant jaune (à droite) clignote pour indiquer qu'il existe
un trafic de données sur l'interface.
NOVUS AUTOMATION
Le raccordement aux canaux se fait aux bornes conformément à la figure ci-contre. Veuillez observer la polarité
correcte du raccordement.

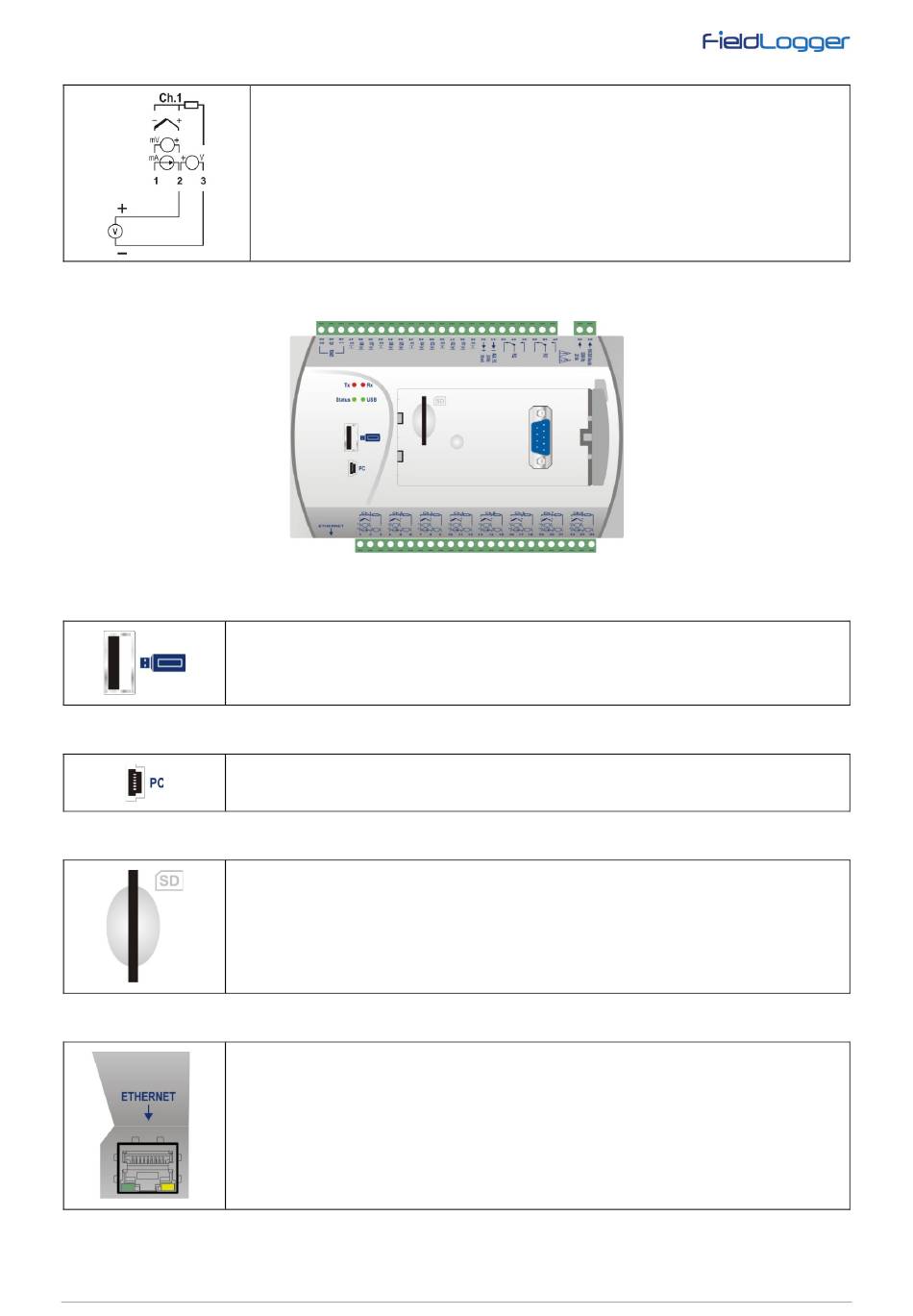

Figure 23 Fonctionnalités connectives du FieldLogger
