RACCORDEMENTS ET INSTALLATION
2.1
INSTALLATION MÉCANIQUE
Le FieldLogger a un boîtier propre à l'installation sur rail 35 mm.

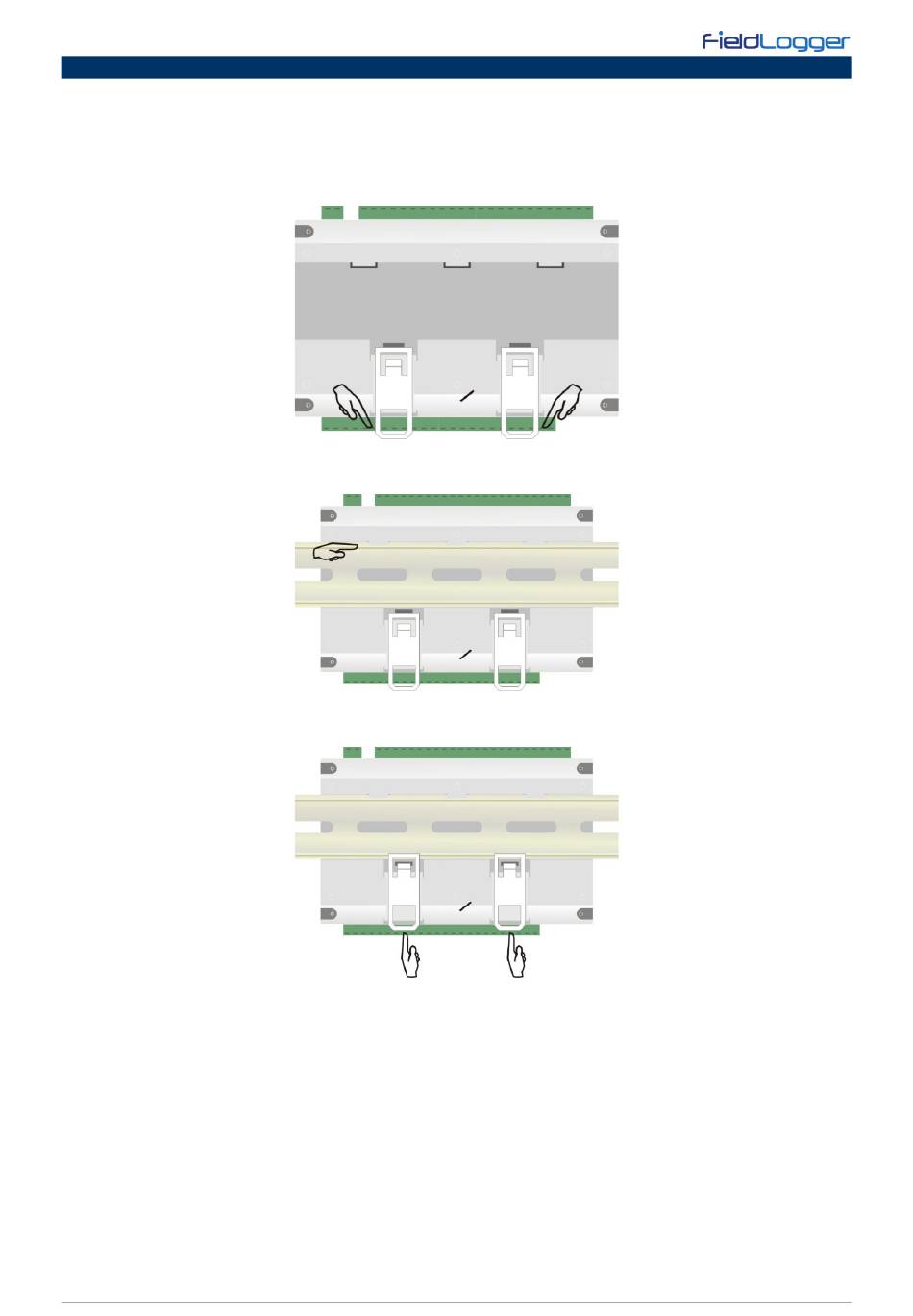

Pour l'installation sur rail, tirer les deux languettes situées juste en dessous des bornes de canaux, en prenant soin de ne pas les retirer, comme
indique la figure ci-dessous.
Si nécessaire, vous pouvez retirer le bornier pour l'installation du rail DIN.
Ensuite, encastrer le FieldLogger au rail :
Finalement, pousser les deux languettes jusqu'à entendre un « clic » :
NOVUS AUTOMATION
Figure 1
Figure 2
Figure 3
