10.2
INSTALLATION ÉLECTRIQUE
10.2.1
RECOMMANDATIONS POUR L'INSTALLATION
• Les conducteurs de signaux électroniques et analogiques doivent traverser l'installation électrique séparément des conducteurs de sortie et
d'alimentation. Si possible, dans des conduits mis à la terre.
• L'alimentation des instruments électroniques doit provenir d'un réseau propre pour l'instrumentation.
• Il est recommandé d'utiliser FILTRES RC (antiparasites) dans les bobines de contacteurs, les solénoïdes etc.
• Dans les applications de contrôle, il est essentiel de considérer ce qui peut se produire en cas de défaillance d'une partie du système. Les
composants internes de l'appareil ne garantissent pas une protection complète.
• Les raccordements électriques doivent être effectués avec les bornes de connexion détachées de l'appareil. Avant de les connecter, assurez-
vous que les connexions ont été effectuées correctement.
• Veillez à faire passer tous les fils à l'intérieur des ouvertures destinées à leur passage avant de procéder aux raccordements électriques.
• Les bornes de l'alimentation, de la sortie numérique, de l'entrée numérique et des entrées analogiques ne sont pas isolées les unes des autres.
Par conséquent, les signaux analogiques et numériques provenant de la même source de tension ne doivent pas être utilisés, sinon l'appareil
pourrait mal fonctionner.
10.2.2
ATTENTION PARTICULIÈRE
Étant un module électronique, le LogBox-BLE a besoin de quelques soins de manipulation :
• Lorsque vous ouvrez le capot qui donne accès au connecteur pour remplacer les piles, évitez le contact des bornes de connexion avec les piles et
le circuit électronique en raison du risque de dommages causés par l'électricité statique.
• L'appareil ne doit pas être ouvert en raison du risque de dommages causés par l'électricité statique lorsque son circuit électronique est démasqué.
• Portez une attention particulière à la connexion des fils des capteurs, de l'entrée numérique, de la sortie numérique et de la source externe.
10.2.3
RACCORDEMENTS ÉLECTRIQUES

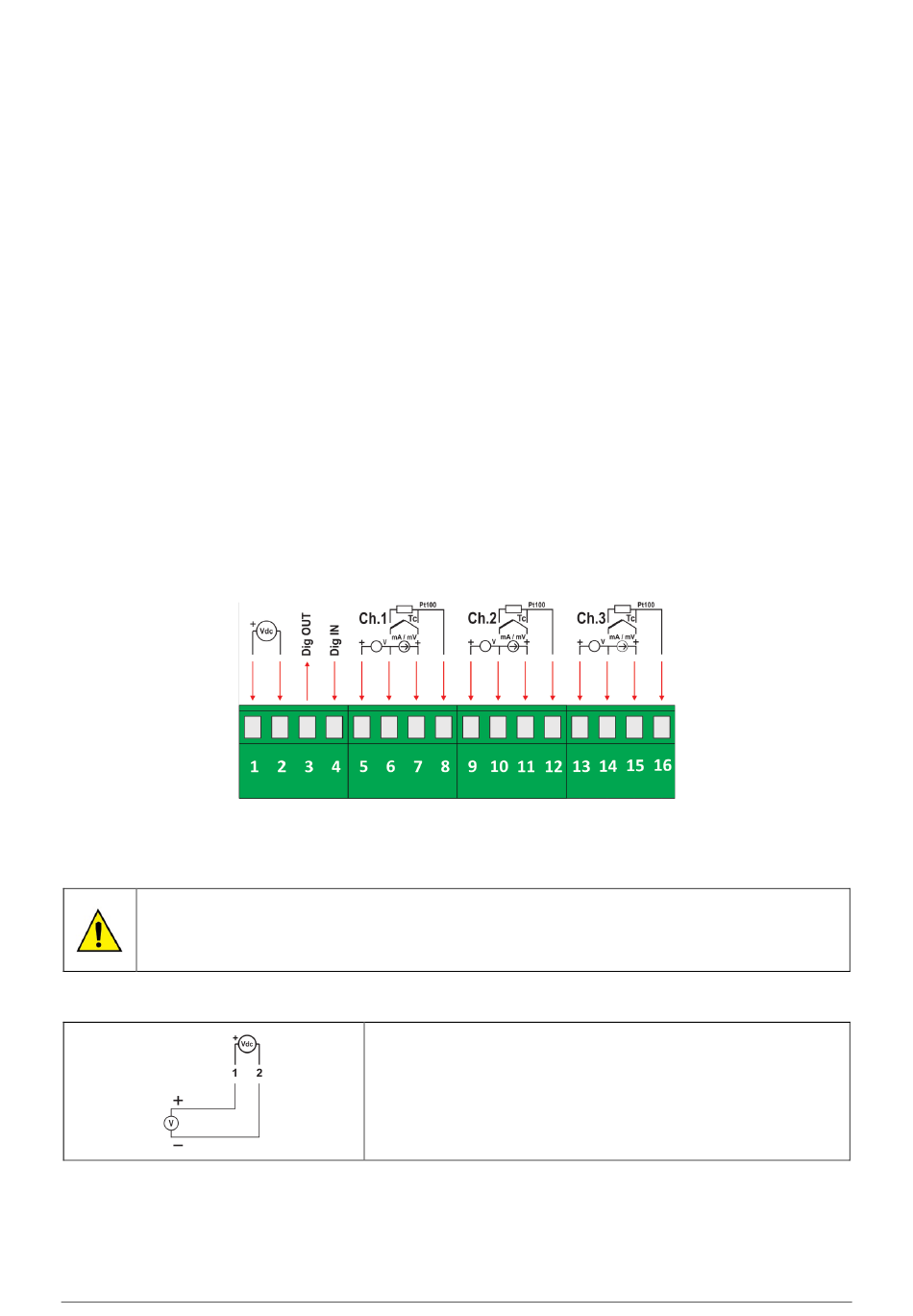

Le LogBox-BLE dispose de 4 bornes de raccordement amovibles pour connecter la source d'alimentation externe, la charge de la sortie
numérique, le capteur de l'entrée numérique et les capteurs analogiques de chacun des 3 canaux analogiques disponibles. La Fig. 48 montre les
raccordements électriques de façon générale :
Pour le raccordement des capteurs, il est recommandé de détacher préalablement les bornes de connexion de l'appareil. Pour faciliter le
branchement des capteurs, il faut utiliser l'énumération imprimée sur les connecteurs et l'image des raccordements électriques de la Fig. 48,
présente aussi dans le guide rapide et dans le capot de protection des raccordements.
Les bornes de l'alimentation, de la sortie numérique, de l'entrée numérique et des entrées analogiques ne sont pas isolées
les unes des autres !
Par conséquent, les signaux analogiques et numériques provenant de la même source de tension ne doivent pas être
utilisés, faute de quoi l'appareil pourrait mal fonctionner.
ALIMENTATION
NOVUS AUTOMATION
Fig. 47 – Raccordements électriques
Le raccordement à l'alimentation se fait aux bornes, selon la figure voisine. La source
utilisée doit être un type à courant continu, avec une tension comprise entre 10 et 30 V,
et fournir un courant minimale de 15 mA lorsqu'il n'y a pas de charge connecté à la
sortie numérique. S'il y a de la charge connectée à la sortie numérique, la source
utilisée doit être capable de fournir un courant compatible avec la charge utilisée.
49/61
