4.1.6 CANAUX À DISTANCE
La configuration des canaux à distance n'est possible que lorsque l'interface RS485 est configurée comme maître Modbus (voir section
RS485). Si l'interface RS485 est configurée en tant qu'Esclave ou a été désactivée, l'écran Canaux à distance affichera un message empêchant sa
configuration.

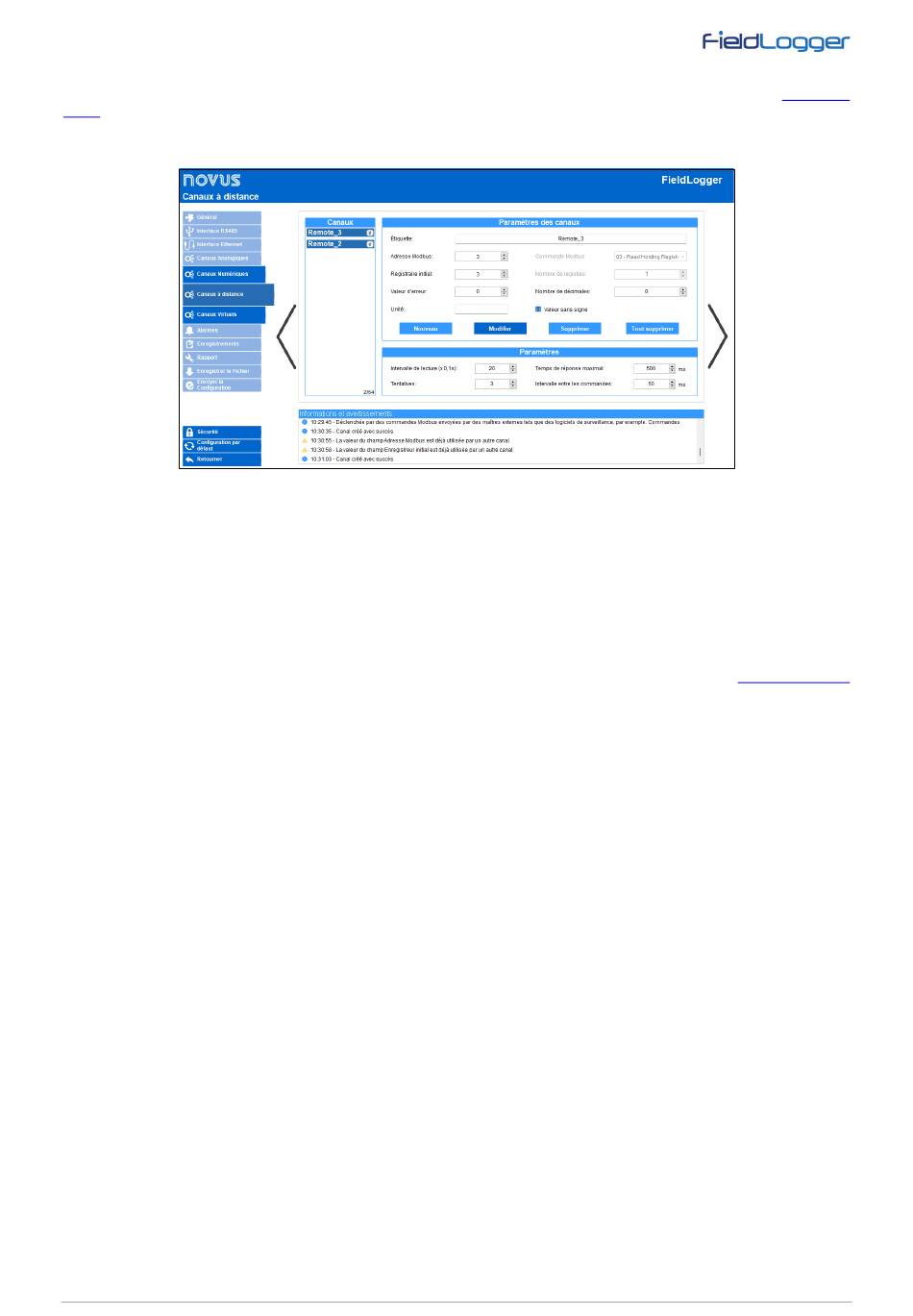

Lorsque l'interface RS485 est configurée comme maître Modbus, l'écran suivant s'affiche :
PARAMÈTRES DES CANAUX
Étiquette : il permet de configurer un nom, qui sera utilisé pour identifier le canal. Le champ admet jusqu'à 16 caractères.
•
Adresse Modbus : il permet de sélectionner l'adresse de l'esclave Modbus à lire.
•
Commande Modbus : il permet de définir la commande Modbus à utiliser.
•
Registre initial : il permet de définir le registre initial.
•
Numéro de registres : il permet de définir le nombre de registres à lire par l'esclave. Vous pouvez lire jusqu'à 8 registres en une seule commande
•
Modbus.
Associée à des canaux virtuels, cette fonctionnalité permet d'obtenir des valeurs à partir de registres 32 bits (voir la section
pour un exemple de configuration de canaux virtuels pour des registres 32 bits). Lorsque l'objectif de la lecture en bloc est d'obtenir des registres
32 bits, le paramètre Valeur sans signal n'affecte pas le résultat.
La fonction de lecture de bloc est disponible pour les versions du micrologiciel supérieures à 1.70 et les versions du logiciel de configuration
supérieures à 1.6.9.00.
Valeur d'erreur : il permet de configurer une valeur d'erreur. Cette valeur sera affichée sur le canal en cas de problème, par exemple en cas
•
d'erreur de communication avec l'esclave.
Nombre de décimales : à partir de la version 1.40 du micrologiciel, il est possible de définir le nombre de décimales à afficher.
•
Valeur sans signal : il permet de définir si la valeur lue sera une valeur sans signal ou avec un signal, ce qui dépend essentiellement de la façon
•
dont l'esclave met l'information à disposition.
Unité : il permet de configurer une unité pour la valeur lue. Le champ peut contenir jusqu'à 10 caractères.
•
Pour configurer un canal à distance, cliquez sur le bouton Nouveau. Pour finaliser la configuration, cliquez sur le bouton Créer canal. Le canal
configuré apparaît alors dans la liste des canaux à gauche de l'écran.
Pour supprimer un canal de cette liste, il suffit de le sélectionner dans la liste et de cliquer sur Supprimer. Pour supprimer tous les canaux, cliquez
sur Tout Supprimer. Il n'est pas possible de supprimer un seul registre du canal.
PARAMÈTRES
Au bas de l'écran, vous devez configurer les paramètres généraux du maître Modbus.
Intervalle de lecture (x 0,1 s) : il permet de configurer l'intervalle de lecture, exprimé en dixièmes de seconde, pour tous les canaux distants
•
configurés. Le champ permet d'aller jusqu'à 18 000 secondes, ce qui équivaut à 30 minutes.
Tentatives : il permet de définir le nombre de tentatives à effectuer lors de chaque balayage. Si la communication échoue lors de toutes les
•
tentatives, le FieldLogger affiche la valeur d'erreur configurée pour chaque canal. Plage : 1~10.
Temps maximum de réponse : il permet de définir le temps d'attente de la réponse de l'esclave après l'envoi de la commande par le maître.
•
Plage : 2~10000 ms.
Intervalle entre les commandes : il permet de définir la durée pendant laquelle FieldLogger doit attendre entre la réception de la réponse de
•
l'esclave et l'envoi de la commande suivante. Plage : 1~5000 ms.
