Pour le type d'alarme Défaut de Sécurité, les causes de l'alarme seront affichées de 2 façons : 1) Cause unique : Texte ; 2) Causes multiples :
code d'erreur. Ce code est en format hexadécimal et peut être décodé selon le tableau et l'exemple suivants :
Bits
Bit 10 Bit 9
15...11
SLAVE SLAVE
N/A
TCP RS485
Exemple :
Code d'erreur : 0x0104
Le décodage du code ci-dessus en code binaire donne la valeur suivante : 0000 0001 0000 0100
En rapportant les valeurs ci-dessus au tableau, l'exemple indique l'apparition des défauts suivants : REMOTE CHANNEL et BROWNOUT.

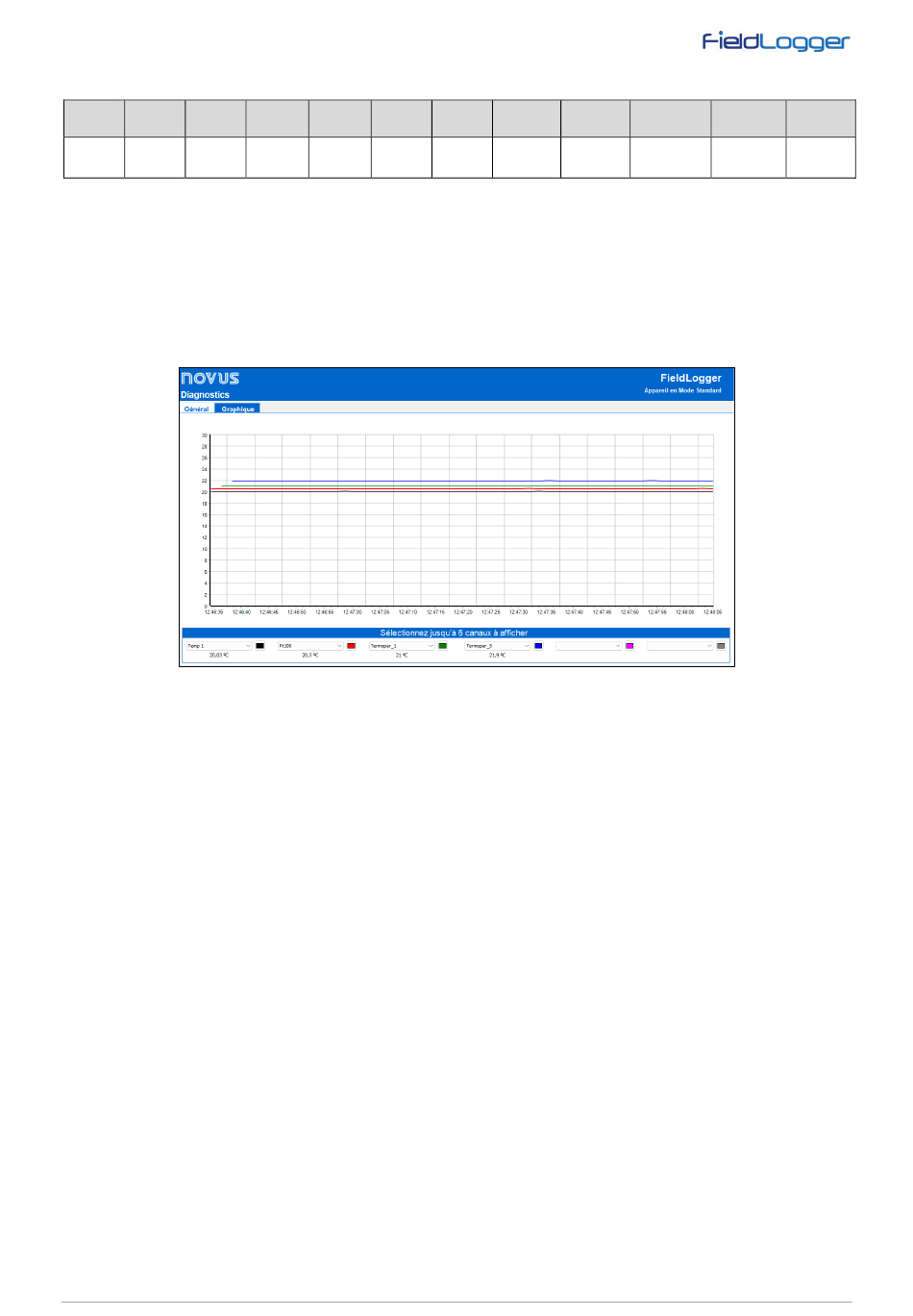

4.2.2 GRAPHIQUE
Cet écran présente un graphique qui permet de sélectionner jusqu'à 6 canaux :
En bas, vous pouvez sélectionner le canal à afficher et la couleur à associer à ce canal. Lorsque vous sélectionnez un canal, il est lu toutes les 2
secondes (environ) et sa valeur est affichée sur le graphique. Si un canal est en état d'erreur, la sélection du canal sera affichée en rouge.
4.3 COLLECTE
Pour plus d'informations sur le processus de collecte, consultez le manuel NXperience.
NOVUS AUTOMATION
Bit 8 Bit 7 Bit 6
REMOTE ANALOG FTP
CHANNEL CHANNEL CLIENT
Tableau 1
Figure 48
Bit 5 Bit 4 Bit 3
SDCARD MAINFAIL TASKFAIL
Bit 2 Bit 1 Bit 0
POWER
BROWNOUT WATCHDOG
ON
