2.2.3 ALIMENTATION
Les raccordements de l'alimentation principale du FieldLogger se font aux bornes 25 et 26.
2.2.4 E/S NUMÉRIQUES
Il y a 8 E/S numériques qui peuvent être configurées individuellement comme entrées ou sorties. Il y a une borne positive pour chaque entrée/sortie,
mais la borne négative de toutes est commune (il n'y a pas d'isolation entre les canaux).
2.2.4.1 ENTRÉES
Lorsqu'elles sont configurées en tant qu'entrées, elles peuvent être raccordées à des sorties de tension, des sorties à contact sec et des sorties NPN.
Il faut faire attention lors du raccordement de plusieurs sorties en raison de la non isolation entre les entrées du FiedlLogger.

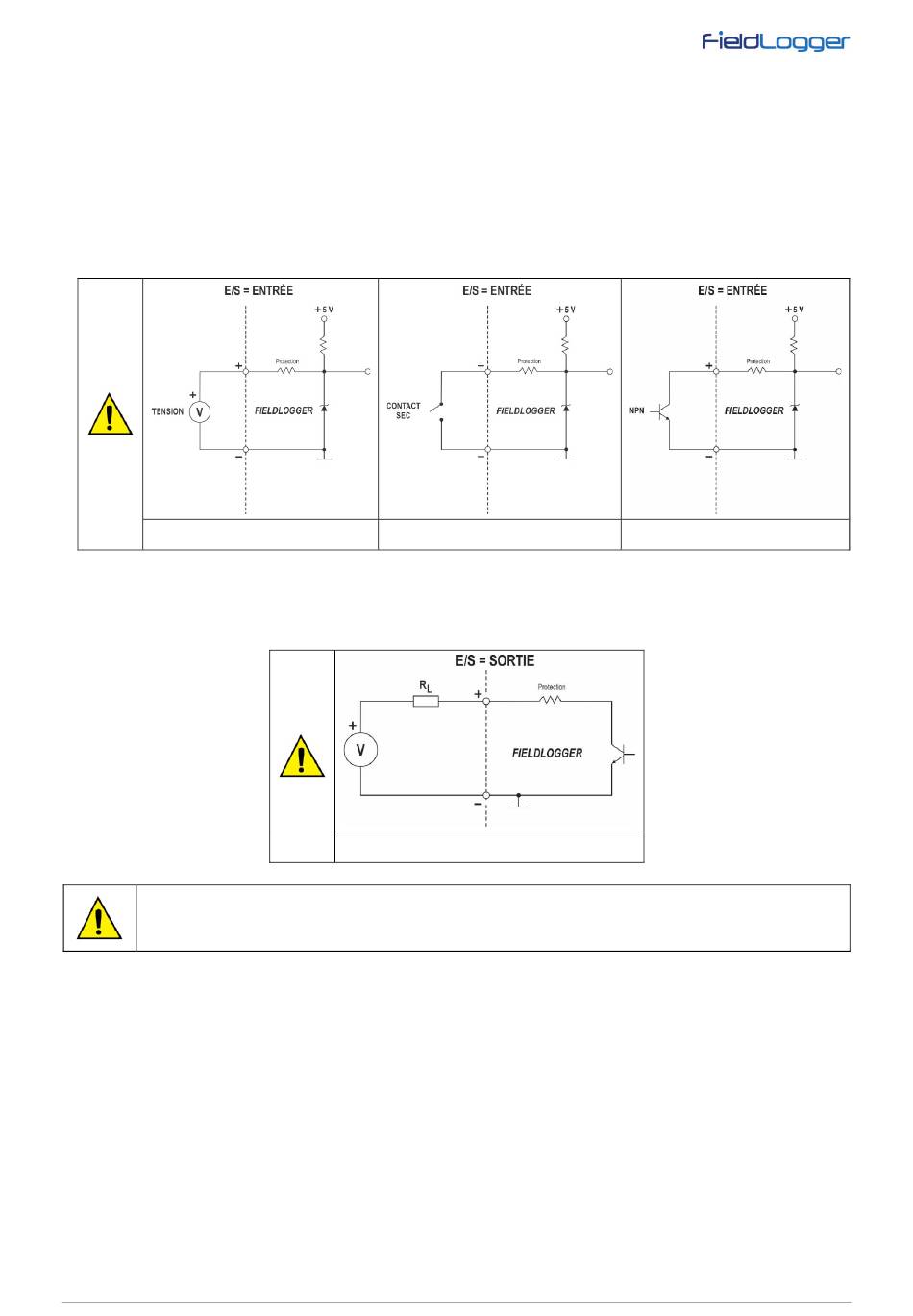

Figure 16
Lorsqu'on supprime ou débranche le signal d'entrée, la valeur correspondant au niveau logique « 1 » est lue.
2.2.4.2 SORTIES
Lorsqu'elles sont configurées en tant que sorties, elles peuvent générer des charges de puissance limitée :
Les bornes des entrées/sorties numériques ne sont pas isolées des bornes des entrées analogiques !
Par conséquent, les signaux analogiques et numériques provenant de la même source de tension ne doivent pas être
utilisés, sinon l'appareil pourrait mal fonctionner.
2.2.5 RELAIS
Le FieldLogger a 2 relais qui peuvent être utilisés dans le déclenchement de charges. On a, pour chaque relais, la borne commune, la borne NF
(normalement fermée) et la borne NO (normalement ouverte).
Lorsqu'elle est hors tension, la borne commune du relais est en contact avec la borne NF. Lorsqu'elle est active, la borne commune entre en contact
avec la borne NO.
NOVUS AUTOMATION
Raccordement tension Figure 17
Figure 19
Raccordement contact sec
Raccordement de charge à la sortie
Figure 18 Raccordement NPN
