2.1.2 RETRAIT ET INSTALLATION DU COUVERCLE AVANT

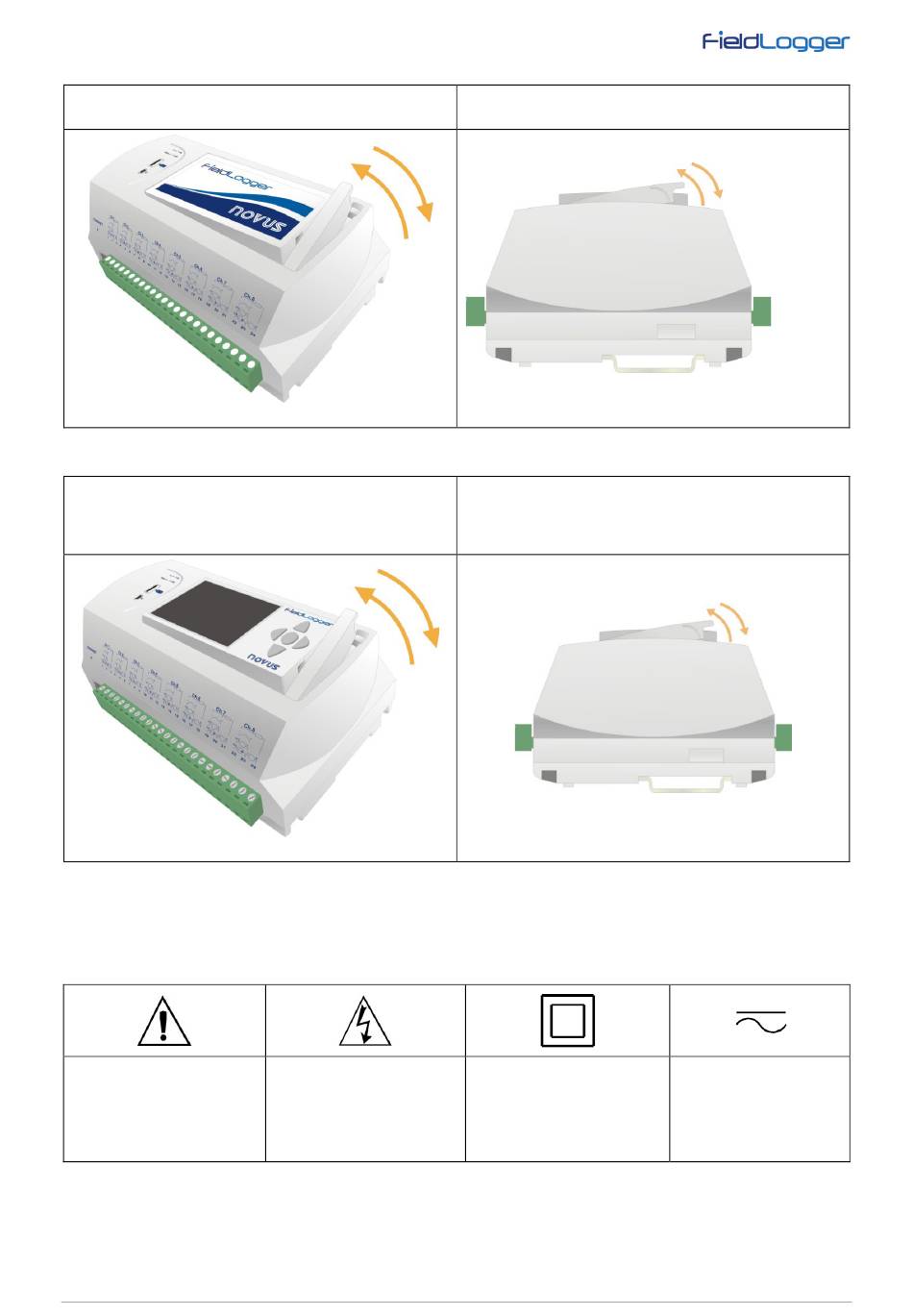

Pour retirer le couvercle avant, tirer le levier situé à droite du
FieldLogger jusqu'au bout.
2.1.3 RETRAIT ET INSTALLATION DE L'IHM
Pour retirer l'IHM, tirer le levier situé à droite du boîtier jusqu'au bout.
Figure 11
2.2 RACCORDEMENTS ÉLECTRIQUES
2.2.1 AVERTISSEMENTS DE SÉCURITÉ
Les symboles ci-dessous sont utilisés tout au long de ce manuel pour attirer l'attention de l'utilisateur sur des informations importantes concernant la
sécurité et l'utilisation de l'appareil.
ATTENTION
Lisez le manuel complètement avant
d'installer et d'opérer l'appareil.
Toutes les recommandations de sécurité doivent être observées pour assurer la sécurité de l'utilisateur et éviter d'endommager l'appareil ou le
système. Si l'appareil est utilisé d'une manière autre que celle spécifiée dans ce manuel, ses protections de sécurité peuvent ne pas être efficaces.
NOVUS AUTOMATION
Figure 9
ATTENTION OU DANGER
Risque de choc électrique.
Pour l'installer, attacher le couvercle en le poussant, puis pousser le
levier pour l'attacher complètement au FieldLogger.
Figure 10
Pour l'installer, attacher l'IHM à la cavité par le côté gauche en la
poussant jusqu'à ce que les connecteurs DB9 soient complètement
attachés. Puis, pousser le levier pour attacher complètement l'IHM au
FieldLogger.
Figure 12
DOUBLE ISOLATION
La source d'alimentation du
FieldLogger est à double isolation,
représentée par le symbole ci-dessus,
qui est imprimé sur l'étiquette de
raccordements de l'appareil.
ENTRÉE D'ALIMENTATION
Le FieldLogger peut être
alimenté par une source
d'alimentation CA ou CC.
