Lorsqu'un canal analogique est configuré pour l'entrée de courant, il est nécessaire de faire un jumper (court-circuit) entre les 2
l'entrée. Le matériel du FieldLogger exige ce montage pour éliminer les interférences de mesure entre les canaux.
Comme les canaux ne sont pas isolés les uns des autres, la décision de ne pas utiliser ce court-circuit peut provoquer des interférences entre les
canaux dans certaines situations.
2.2.8 ENTRÉES ANALOGIQUES
Les bornes des entrées/sorties numériques ne sont pas isolées des bornes des entrées analogiques !
Par conséquent, les signaux analogiques et numériques provenant de la même source de tension ne doivent pas être utilisés,
sinon l'appareil pourrait mal fonctionner.
RACCORDEMENT DE PT100/PT1000
RACCORDEMENT DE THERMOCOUPLES
RACCORDEMENT DE TENSION (MV)
RACCORDEMENT DE COURANT (MA)
NOVUS AUTOMATION

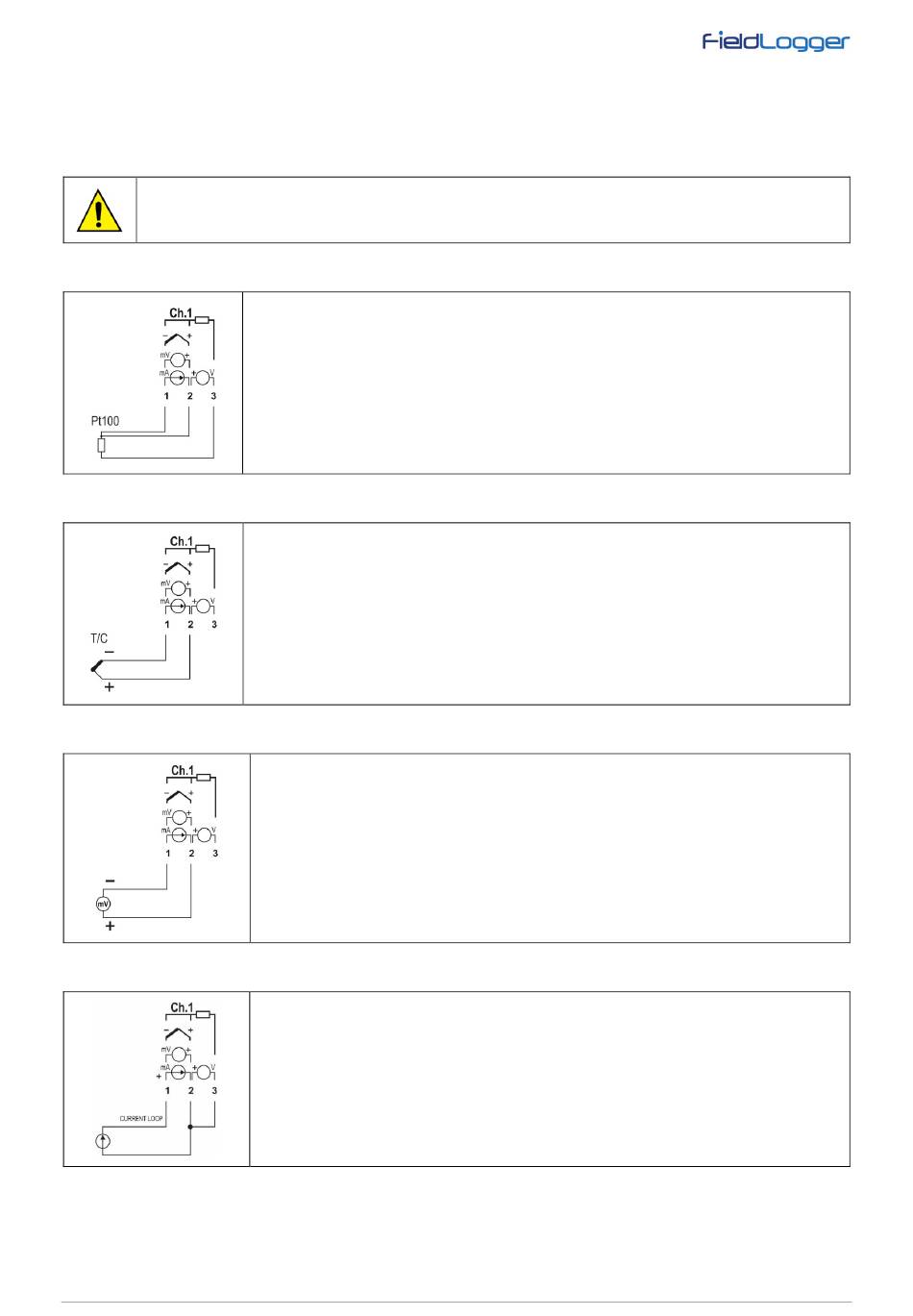

Le raccordement aux canaux se fait aux bornes conformément à la figure ci-contre. Le raccordement à trois fils
de l'élément capteur Pt100 jusqu'à l'entrée du FieldLogger assure la suppression de l'erreur provoquée par la
résistance des fils. Les trois fils doivent avoir le même calibre et la même longueur.
Pour le Pt100 à deux fils, lier les bornes 1 et 2.
Le raccordement aux canaux se fait aux bornes conformément à la figure ci-contre. Veuillez observer la polarité
correcte du raccordement.
Les câbles utilisés pour le raccordement des thermocouples doivent avoir les mêmes caractéristiques
thermoélectriques que le thermocouple utilisé (câble de compensation ou rallonge) et doivent également être
raccordés avec la polarité correcte.
Le fait de ne pas utiliser de câbles de compensation ou de les utiliser avec une polarité incorrecte peut entraîner
des erreurs de mesure importantes.
Le raccordement aux canaux se fait aux bornes conformément à la figure ci-contre. Veuillez observer la polarité
correcte du raccordement.
Le raccordement aux canaux se fait aux bornes conformément à la figure ci-contre. Veuillez observer la polarité
correcte du raccordement.
Pour les transmetteurs de courant alimentés par la boucle, on peut utiliser le même schéma de raccordement
électrique présenté dans la Figure 21. Il est important de noter que, puisque les entrées/sorties numériques
ne sont pas isolées des entrées analogiques, on ne doit pas utiliser la même alimentation pour alimenter les
deux circuits afin d'éviter une panne de l'appareil.
