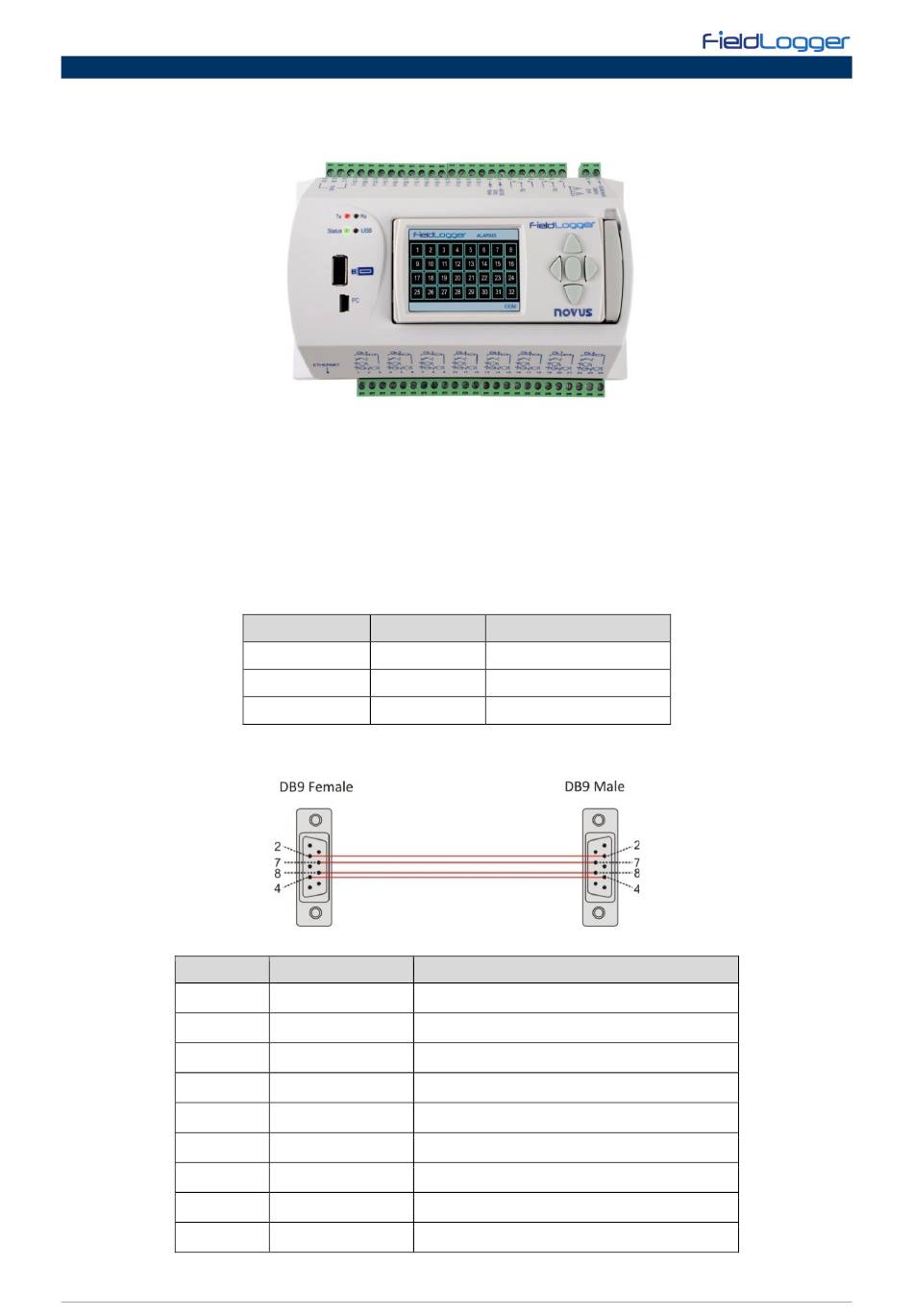

8 IHM (INTERFACE HOMME-MACHINE)
L'IHM (interface homme-machine) est disponible comme accessoire pour le FieldLogger. Cet accessoire offre plusieurs fonctionnalités, comme la
surveillance de canaux actifs du FieldLogger, des graphiques pour l'affichage de l'historique de ces canaux, la surveillance d'alarmes, états et la
configuration de paramètres essentiels pour le fonctionnement du FieldLogger.
L'IHM est connectée au FieldLogger à l'aide du connecteur DB9 placé sous le couvercle.
L'alimentation et la communication série se font à l'aide du connecteur DB9, qui est la seule connexion requise. Il est possible aussi d'utiliser l'IHM
à distance, connectée au FieldLogger par un câble d'extension.
Comme la communication de l'IHM avec le FieldLogger se fait via RS485 à une vitesse de transmission de 115200 bps, c'est l'alimentation qui
impose une limite de distance pour l'utilisation de l'IHM. Par conséquence, la chute de tension dans les câbles d'alimentation (plus les chutes des
câbles positives et négatives) doit être au maximum de 0,4 V. Si on considère une consommation de l'IHM d'environ 80 mA, cela limite la résistance
maximale des câbles à utiliser dans 5 ohms. Comme la résistance des câbles par mètre dépend de leurs sections, il est recommandé de consulter
un tableau de résistance des conducteurs. Pour certains types de câbles répandus, la distance maximale par rapport à l'IHM est indiquée dans le
tableau ci-dessous :
La figure montre le brochage requis pour confectionner un câble d'extension de l'IHM.
BROCHE
1
2
3
4
5
6
7
8
9
NOVUS AUTOMATION
Figure 55
CALIBRE SECTION
24 AWG 0,21 mm
2
22 AWG 0,33 mm
2
20 AWG 0,52 mm
2
Tableau 14
Figure 56
SIGNAL
-
+5V
-
B / D1 / D+ / D
-
-
GND
A / D0 / D- / D\
-
Tableau 15
LONGUEUR MAXIMALE
29 m
47 m
75 m
DESCRIPTION
-
Alimentation de l'IHM : +5 Vcc
-
Données Tx/Rx positive (RS485)
-
-
Alimentation de l'IHM : GND
Données Tx/Rx négative (RS485)
-
