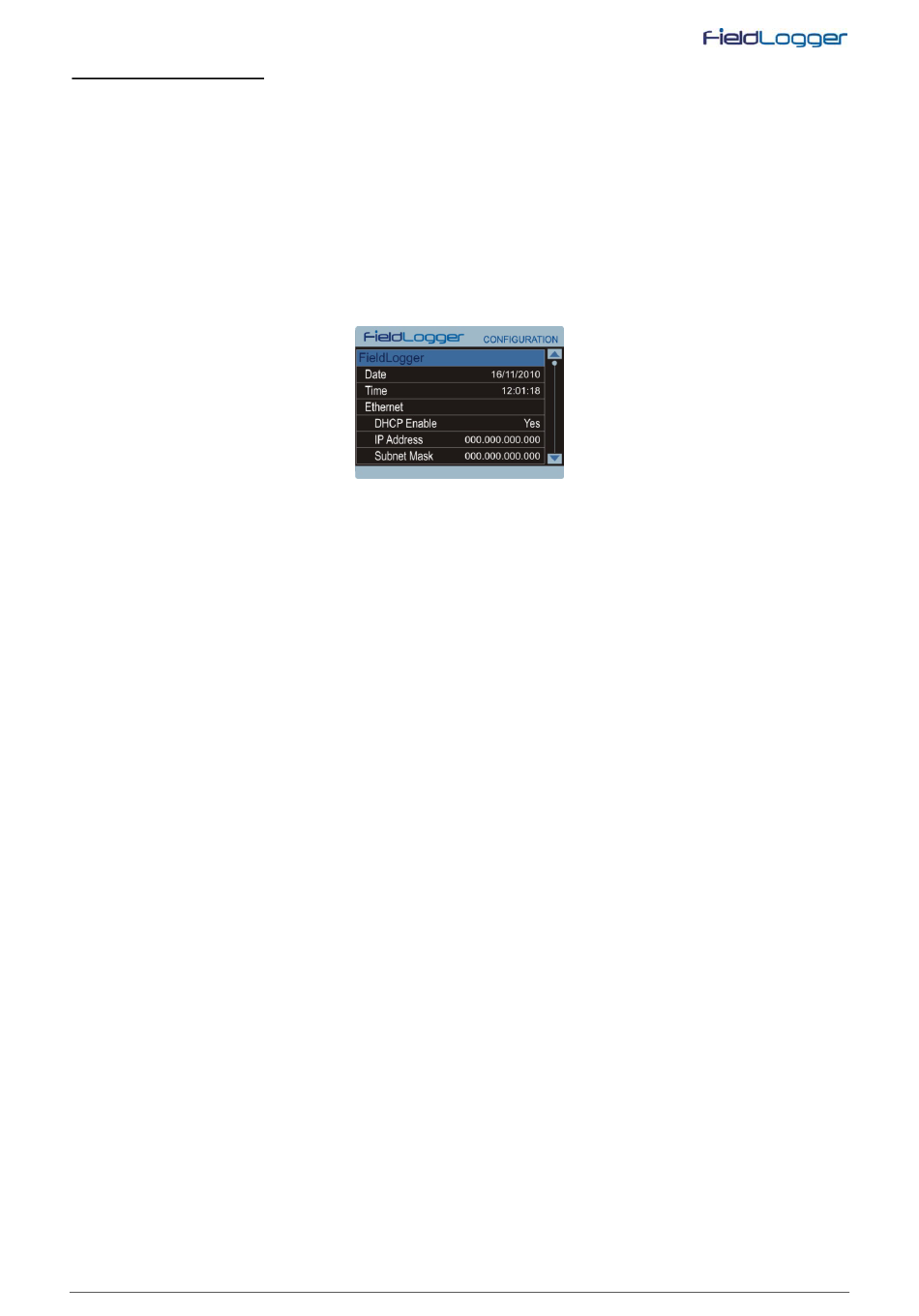

ECRAN "CONFIGURATION"
Certains paramètres du FieldLogger et du HMI peuvent être modifié sur cet écran. Afin de modifier un paramètre, vous
devez d'abord le sélectionner en appuyant sur les touches HAUT et BAS. Une fois qu'il est sélectionné, appuyez sur la
touche ENTRER pour le mettre en mode édition. Lorsque, dans le mode d'édition, HAUT et BAS peut être utilisée pour
modifier la valeur du paramètre (incrément et décrément). Lorsque vous modifiez un paramètre composé par plus d'un
domaine (comme les adresses IP), vous devez sélectionner le champ approprié en utilisant les touches DROITE et
GAUCHE. Paramètres de champ simples qui ont un large éventail avoir un moyen édition personnalisée, où vous
pouvez modifier le facteur d'incrémentation / décrémentation utilisant les touches DROITE et GAUCHE lors de l'édition: il
commence par un facteur de "1", chaque fois que vous appuyez sur la touche GAUCHE, il multiplie ce facteur pour 10
(dizaines, centaines, milliers, ...); chaque fois que vous appuyez sur la touche DROITE, il divise ce facteur pour 10
(milliers, centaines, dizaines, ...). Une fois que vous avez la valeur désirée, appuyez simplement sur ENTRER pour le
sortir du mode d'édition.
Tout comme l'écran "Statut", les informations sont organisées de manière hiérarchique. A titre d'exemple, des
informations sur l'interface Ethernet est placé dans le niveau "Ethernet", et qui, par son tour, est placé dans le niveau
"FieldLogger".
Les paramètres disponibles de cet écran sont:
FieldLogger:.................................................................................... configuration FieldLogger
Date ........................................................................................... Date de la configuration
Time ........................................................................................... Heure de la configuration
Ethernet ..................................................................................... Configuration interface Ethernet
DHCP Enable......................................................................... Permettre DHCP
IP Address ............................................................................. Configuration adresse IP
Subnet Mask ......................................................................... Configuration Subnet mask
Gateway................................................................................. Configuration de l'adresse de passerelle
Modbus RTU.............................................................................. Configuration interface Modbus RTU
Mode...................................................................................... Mode opération: maître/esclave
Slave Address........................................................................ Adresse Modbus esclave
Baud rate ............................................................................... Vitesse de communication
Parity...................................................................................... Parité de la communication
HMI ................................................................................................... Configuration HMI
Backlight Timeout.........................................................Temps de désactivation du rétro éclairage (0 =
toujours)
Chart .......................................................................................... Configuration écran "Chart"
Color Background .................................................................. Couleur de fond: noir / blanc
Interval ................................................................................... Période de temps affichée l'enregistreur
Reference Value 1 ................................................................. Valeur de référence 1 en ligne*
Reference Value 2 ................................................................. Valeur de référence 2 en ligne *
Input High Limit ..................................................................... Tableau de la valeur maximale affichée **
Input Low Limit....................................................................... Tableau de la valeur minimum affichée **
* Pour désactiver les lignes de référence, il suffit de les configurer pour une valeur hors de la plage d'entrée
configuré.
** Si la limite inférieure est configurée à une valeur supérieure à la limite haute, le tableau n'affiche pas les valeurs
des canaux de manière correcte!
