4 Montage
4.1 Conditions de pose
Exigences relatives au positionnement et à la nature de l'excavation
Procéder à une classification de la nature du sol en considération de son aptitude à la construction (par ex. DIN 18196 ou
USCS - Unified Soil Classification System).
Garantir la profondeur hors gel des conduites d'arrivée/de sortie dans le cas d'une utilisation toute l'année. Déterminer la
profondeur de pose en tenant compte de la profondeur sous terre minimale et maximale.
Déterminer la charge de trafic (classe de charge A/B ou D). Pour la classe de charge D, il faut prévoir sur site une plaque
de répartition de la charge ou une couche portante avec asphalte.
Les charges en provenance de fondations adjacentes ainsi que toute poussée latérale de la terre ne sont pas autorisées.
Y remédier en prenant des mesures préventives sur site
Il est possible d'utiliser des tuyaux en PVC-U, PP ou PE pour les conduites supplémentaires. En principe, il convient de
respecter les normes DIN EN 124 et DIN EN 476.
Prévoir directement avant le séparateur une section de stabilisation d'au moins dix fois la section transversale du tuyau
d'arrivée. Le passage entre les conduites de descente et les conduites horizontales doit être réalisé à l'aide de deux
coudes de 45° avec une pièce intermédiaire de 250 mm.
4.2 Transport
Il convient de respecter les remarques suivantes lors du transport
Le transport de la cuve sur site n'est autorisé qu'avec un chariot élévateur (arrimage sur la palette de transport) ou à
l'aide d'une grue (œillets de levage illustrés).
Lors du levage, utiliser les deux anneaux de transport à proximité de l'arrivée et de la sortie. Seules les cordes de
chanvre ou les sangles en tissu peuvent être utilisées pour soulever la cuve. Il est interdit d'utiliser des câbles métalliques
ou des chaînes.
Raccourcir l'arrivée et la sortie au niveau de l'extrémité. Veiller à effectuer une coupe verticale et ébavurer.

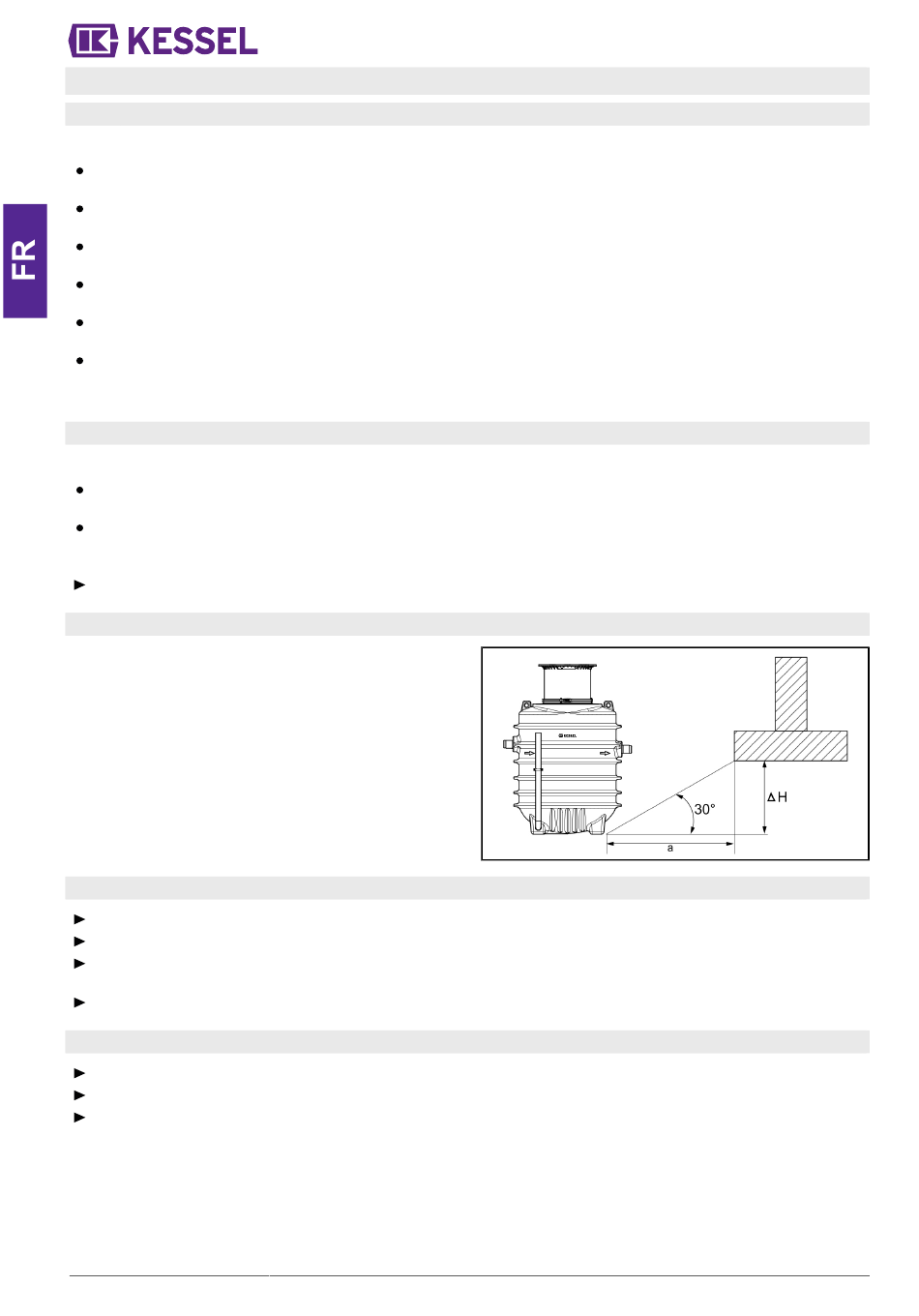

4.3 Fondations adjacentes
Si l'installation doit être positionnée de façon à se trouver
ultérieurement à proximité d'un bâtiment, il est nécessaire
de prendre en compte les conditions supplémentaires sui-
vantes :
Le séparateur ne doit pas être soumis à l'influence de fonda-
tions adjacentes, c.-à-d.
Espacement par rapport aux bâtiments :
Il convient de respecter un écart minimum a = écart entre le
bord inférieur du séparateur et le bord inférieur de la fonda-
tion :
a = ΔH x 1,73
4.4 Creusage de l'excavation
Procéder à une excavation d'au moins 50 cm autour de la cuve.
Exécuter l'angle d'inclinaison β conformément à la nature du sol.
Réaliser une couche de base de 30 cm de profondeur à partir de pierre concassée plate et compactée (0-16 mm ; 97%
D ).
pr
Appliquer une couche de nivellement à base de sable (3-10 cm).
4.5 Positionnement et raccordement de la cuve
Placer la cuve en observant les instructions liées au transport et l'aligner.
Raccorder les conduites d'arrivée et de sortie, et les raccorder à la tuyauterie présente sur site.
Monter le joint à lèvre, la rehausse et le couvercle de protection afin de garantir une protection le temps des travaux.
S'assurer que la rehausse est de même niveau que le bord supérieur du terrain visé.
Les conduites d'eaux usées et les pièces de moulage fabriquées dans les matériaux suivants peuvent être raccordées à l'ar-
rivée et à la sortie du séparateur :
