4.9 Zasypanie wykopu
OSTRZEŻENIE
Szalunek studzienki w klasie obciążenia D wymaga użycia płyty odciążającej z betonu zbrojonego lub warstwy spo-
iwa zawierającej asfalt.
Przestrzegać statyki budowlanej dla bezpieczeństwa ruchu drogowego.
Wymaganą klasę obciążenia i statykę należy wyznaczyć stosownie do otoczenia i warunków użytkowania.
Przestrzegać odpowiednich informacji: rysunku zbrojenia na stronie internetowej KESSEL lub patrz "Bewehrung-
splan Fettabscheider Oval", strona 118 i patrz "Montaż", strona 107.

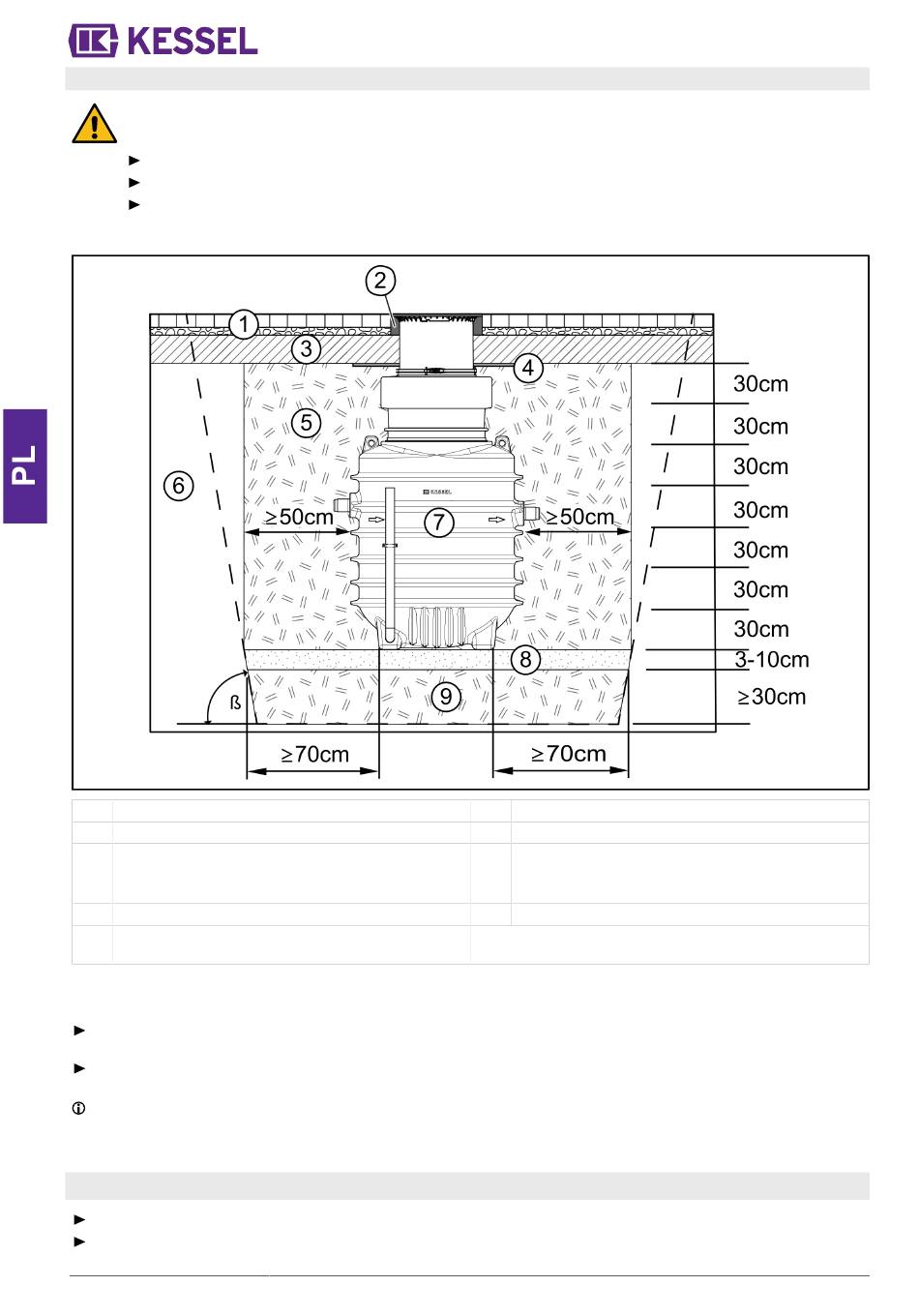

(1) Wytrzymała kostka z podłożem żwirowym
(2) Stabilne podbicie (np. betonowy pierścień)
(3) Warstwa nośna (klasa obciążenia A i B)
Płyta odciążająca (klasa obciążenia D) z betonu zbro-
jonego lub warstwy spoiwa zawierającej asfalt
(4) Warstwa styropianu
(5) Wypełnienie (tłuczeń)
Alternatywnie do konstrukcji pokazanej na rysunku, płyta odciążająca (3) może być również zaprojektowana do poziomu
gruntu.
Wypełnić wykop dookoła warstwą tłucznia (średnica 0-16 mm) o szerokości min. 50 cm, fachowo zagęszczając materiał
wypełniający co 30 cm do wartości 97% Dpr (np. za pomocą płyty wibracyjnej).
Jednocześnie napełnić zbiornik wodą w taki sposób, aby różnica pomiędzy poziomem cieczy a poziomem materiału
wypełniającego nie przekraczała 30 cm.
Zachować dookoła kąt nachylenia stoku naturalnego β.
Przyporządkowanie wewnętrznego kąta tarcia φ materiału zasypowego i dopuszczalnego kąta nachylenia stoku natural-
nego β określa norma PN-EN 4124.
5 Uruchomienie
W razie potrzeby zapewnić zaopatrzenie w wodę.
Napełnić separator zimną wodą aż do poziomu spoczynkowego (wysokość odpływu).
110 / 124
(6) Grunt budowlany
(7) Separator zgodnie z obliczeniami statycznymi
(8) Podsypka pod dno zbiornika (piasek)
(9) Warstwa dolna (tłuczeń)
