Options de configuration
46
Appareil de mesure : Via interface service CDI-RJ45
Appareil
Appareil de mesure
Serveur Web
Adresse IP
8.3.3 Etablissement d'une connexion
Via interface service (CDI-RJ45)
Préparation de l' a ppareil de mesure
Configuration du protocole Internet de l' o rdinateur
L' a dresse IP peut être affectée à l' a ppareil de diverses manières :
• Dynamic Host Configuration Protocol (DHCP), réglage par défaut :
L' a dresse IP est affectée automatiquement à l' a ppareil de mesure par le système
d' a utomatisation (serveur DHCP).
• Adressage hardware :
L' a dresse IP est réglée via les commutateurs DIP .
• Adressage software :
L' a dresse IP est entrée via le paramètre Adresse IP (→  63) .
• Commutateur DIP pour "Adresse IP par défaut" :
Pour établir la connexion réseau via l' i nterface service (CDI-RJ45) : l' a dresse IP fixe
192.168.1.212 est utilisée .
L' a ppareil de mesure fonctionne avec le Dynamic Host Configuration Protocol (DHCP), à la
sortie usine, c' e st-à-dire que l' a dresse IP de l' a ppareil est affectée automatiquement par le
système d' a utomatisation (serveur DHCP).
Pour établir une connexion réseau via l' i nterface service (CDI-RJ45) : le commutateur DIP
"Adresse IP par défaut" doit être sur ON. L' a ppareil de mesure a alors l' a dresse IP fixe :
192.168.1.212. Cette adresse peut à présent être utilisée pour établir la connexion réseau.
1. Via le commutateur DIP 2, activer l' a dresse IP par défaut 192.168.1.212 .
Interface service CDI-RJ45
L' a ppareil de mesure dispose d' u ne interface RJ45.
Le serveur Web doit être activé ; réglage usine : ON

Pour plus d' i nformations sur l' a ctivation du serveur Web →  49
Si l' a dresse IP de l' a ppareil n' e st pas connue, il est possible d' é tablir la
communication avec le serveur Web via l' a dresse IP par défaut 192.168.1.212.
La fonction DHCP est activée dans l' a ppareil en usine, c' e st-à-dire que l' a ppareil
attend que le réseau lui affecte une adresse IP. Cette fonction peut être
désactivée et l' a ppareil peut être réglé sur l' a dresse IP par défaut

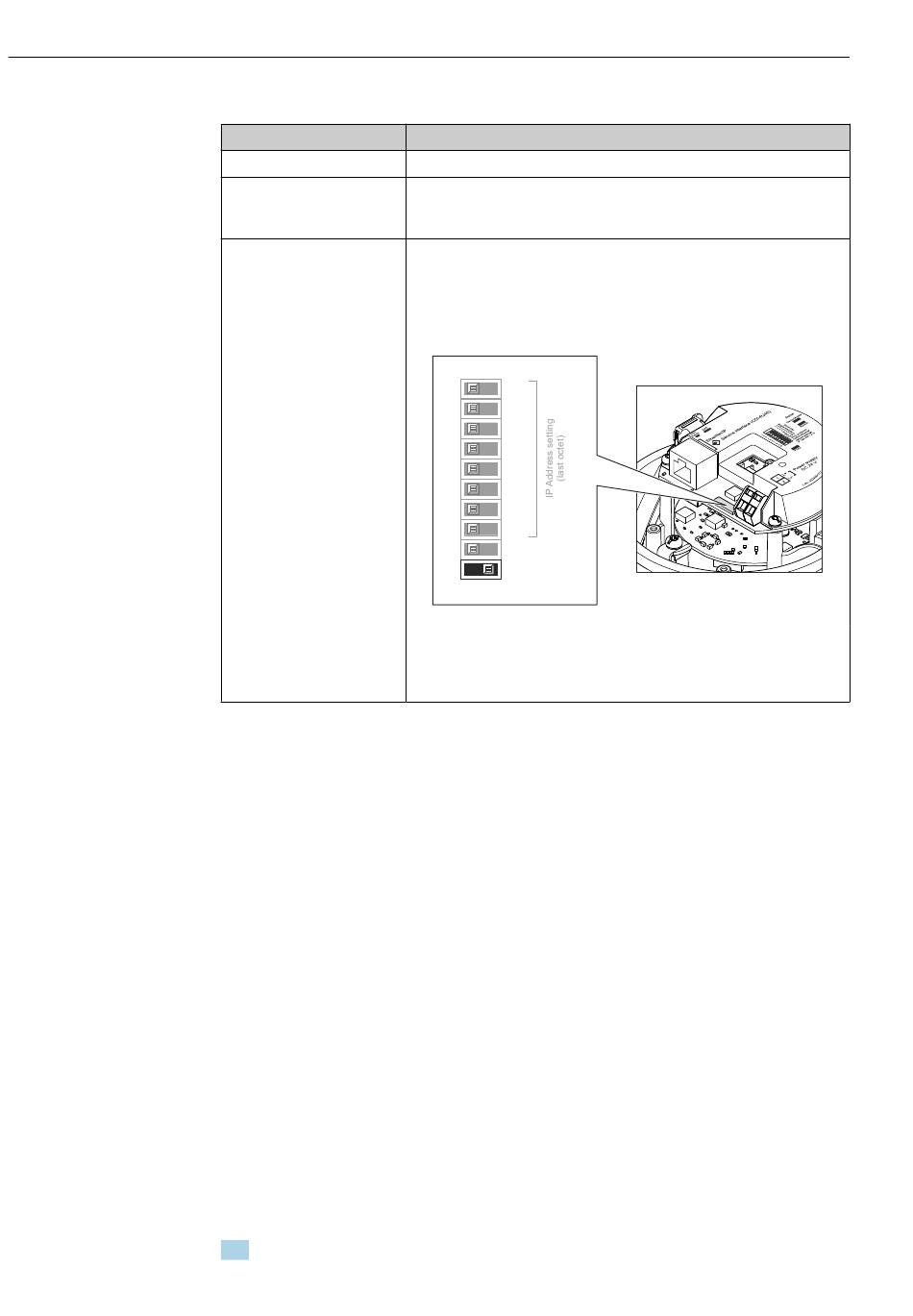

192.168.1.212 : régler le commutateur DIP n°10 de OFF → ON.
OFF ON
1 1
2 2
3 4
4 8
5 16
6 32
7 64
8 128
9 - Write protection
10 - Default Ethernet
network settings
IP 192.168.1.212

• Une fois le commutateur DIP activé, l' a ppareil doit être redémarré
avant qu' i l n' u tilise l' a dresse IP par défaut.
• Si l' a dresse IP par défaut est utilisée (commutateur DIP n°10 = ON), il
n' y a pas de connexion au réseau EtherNet/IP.
