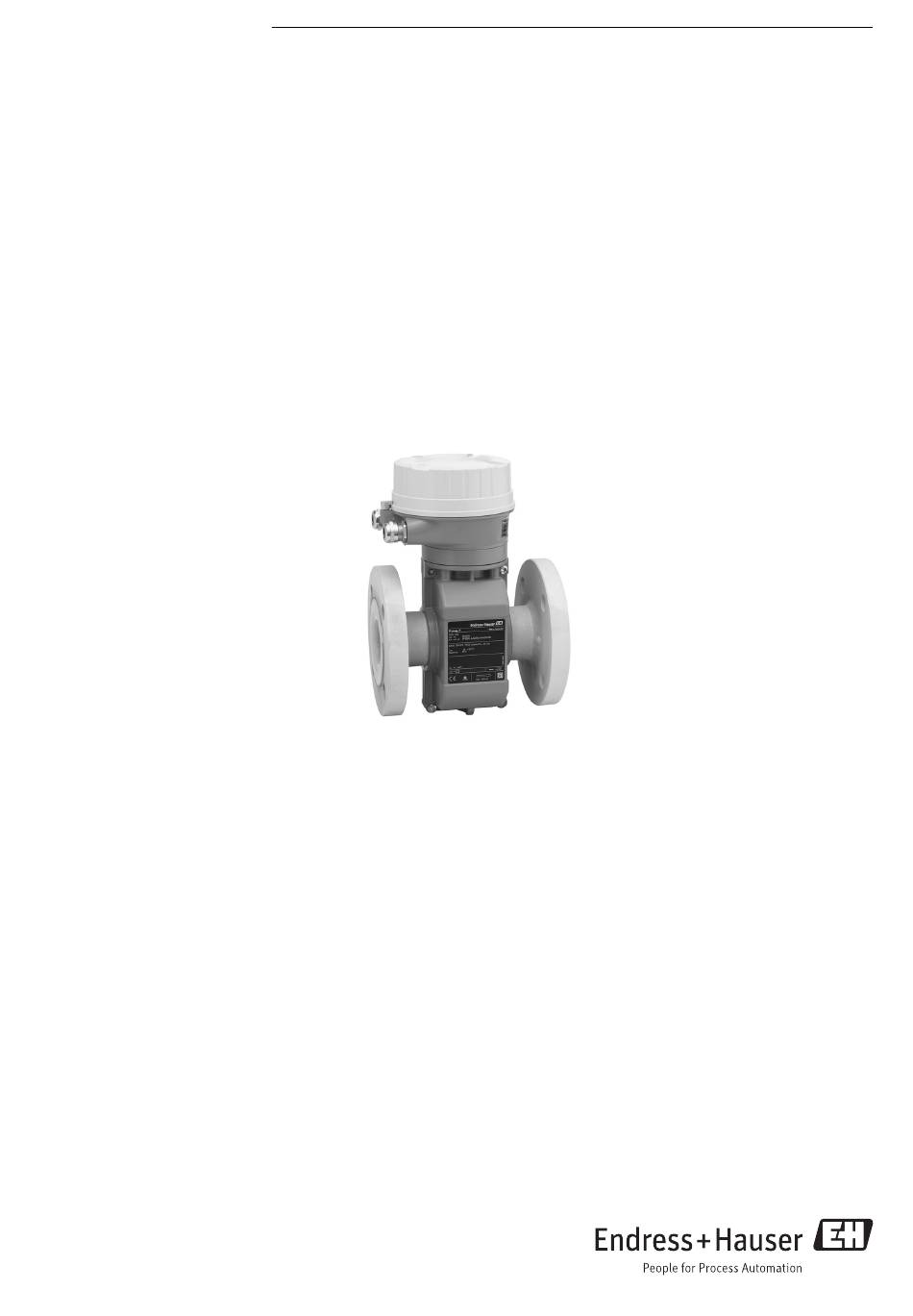

TI01102D/06/FR/04.15
71313599
Le débitmètre pour les températures les plus élevées et avec un transmetteur
ultracompact
Domaine d'application
• Le principe de mesure est insensible à la pression, à la
densité, à la température et à la viscosité
• Destiné aux applications chimiques et de process avec
liquides corrosifs et températures de produit élevées
Caractéristiques de l' a ppareil
• Diamètre nominal : max. DN 600 (24")
• Tous les agréments Ex usuels
• Revêtement en PTFE ou PFA
• Boîtier de transmetteur robuste et ultracompact
• Affichage sur site disponible
Products
Information technique
Proline Promag P 100
Débitmètre électromagnétique
Solutions
Principaux avantages
• Multiples domaines d' a pplication - grand choix de matériaux
en contact avec le produit
• Mesure de débit peu consommatrice d' é nergie - pas de perte
de charge due à la restriction du diamètre nominal
• Sans maintenance - pas de pièces mobiles
• Installation peu encombrante – pleine fonctionnalité sur une
surface réduite
• Configuration sur site sans software ni hardware
supplémentaires – serveur web intégré
• Vérification intégrée – Heartbeat Technology™
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Proline Promag P 100

Sommaire des Matières pour Endress+Hauser Proline Promag P 100

  • Page 1 Products Solutions Services TI01102D/06/FR/04.15 71313599 Information technique Proline Promag P 100 Débitmètre électromagnétique Le débitmètre pour les températures les plus élevées et avec un transmetteur ultracompact Domaine d'application Principaux avantages • Le principe de mesure est insensible à la pression, à la •...

  • Page 2: Table Des Matières

    Proline Promag P 100 Sommaire Informations relatives au document ... . . 4 Compatibilité électromagnétique (CEM) ... . . Symboles utilisés ......4 Process .
  • Page 3 Proline Promag P 100 Documentations complémentaires spécifiques à l' a ppareil . . 66 Marques déposées ......66...

  • Page 4: Informations Relatives Au Document

    Proline Promag P 100 Informations relatives au document Symboles utilisés Symboles électriques Symbole Signification Symbole Signification Courant continu Courant alternatif Courant continu et alternatif Prise de terre Une borne qui, du point de vue de l' u tilisateur, est reliée à un système de mise à...
  • Page 5 Proline Promag P 100 A0017035 Tension induite Induction magnétique (champ magnétique) Ecart des électrodes Intensité du courant Vitesse d' é coulement Pour le principe électromagnétique, le fluide en mouvement représente le conducteur. La tension induite (U ) est proportionnelle à la vitesse d' é coulement (v) et est amenée à l' a mplificateur par le biais de deux électrodes de mesure.

  • Page 6: Ensemble De Mesure

    Proline Promag P 100 Ensemble de mesure L' a ppareil se compose du transmetteur et du capteur. L' a ppareil est disponible en version compacte : Le transmetteur et le capteur forment une unité mécanique. Transmetteur Promag 100 Versions de boîtier et matériaux : Compact, alu revêtu :...

  • Page 7: Architecture De L'appareil

    Proline Promag P 100 Architecture de l'appareil A0021560  1 Possibilités d' i ntégration d' a ppareil dans un système Système/automate (par ex. API) EtherNet/IP PROFIBUS DP PROFINET Modbus RS485 4-20 mA HART, sortie impulsion/fréquence/tor Zone non explosible Zone non explosible et Zone 2/Div. 2 Sécurité...
  • Page 8 Proline Promag P 100 Valeurs nominales de débit en unités SI Diamètre Débit Réglages usine nominal recommandé Fin d'échelle Valeur des Suppression des Fin d'échelle min./max. sortie courant impulsions débits de fuite (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 imp./s)

  • Page 9: Dynamique De Mesure

    écrire de manière continue différentes valeurs mesurées dans l' a ppareil : • pression de service permettant d' a ugmenter la précision de mesure (Endress+Hauser recommande l' u tilisation d' u n transmetteur de pression absolue par ex. Cerabar M ou Cerabar S) •...

  • Page 10: Sortie

    Proline Promag P 100 Sortie Signal de sortie Sortie courant Sortie courant 4-20 mA HART (active) Valeurs de sortie • DC 24 V (en cas de marche à vide) maximales • 22,5 mA Charge 0…700 Ω Résolution 0,38 µA Amortissement Réglable : 0,07…999 s...

  • Page 11: Signal De Défaut

    Proline Promag P 100 Nombre de cycles de Illimité commutation Fonctions attribuables • Non activé • Activé • Comportement diagnostic • Seuil : – Non activé – Débit volumique – Débit massique – Débit volumique corrigé – Vitesse d' é coulement –...
  • Page 12 Proline Promag P 100 Sortie impulsion/fréquence/tout ou rien Sortie impulsion Mode défaut Au choix : • Valeur actuelle • Pas d' i mpulsion Sortie fréquence Mode défaut Au choix : • Valeur actuelle • 0 Hz • Valeur définie : 0…12 500 Hz Sortie tout ou rien Mode défaut...

  • Page 13: Suppression Des Débits De Fuite

    Proline Promag P 100 Affichage en texte clair Avec indication sur l' o rigine et mesures correctives Plus d' i nformations sur la configuration à distance →  56 Navigateur Web Affichage en texte clair Avec indication sur l' o rigine et mesures correctives Diodes (LED) Informations d'état...
  • Page 14 Proline Promag P 100 Variables dynamiques Lecture des variables dynamiques : commande HART 3 Les grandeurs mesurées peuvent être affectées librement aux variables dynamiques. Grandeurs mesurées pour PV (première variable dynamique) • Non activé • Débit volumique • Débit massique •...
  • Page 15 Proline Promag P 100 Valeurs de sortie Entrée analogique 1…4 (de l' a ppareil de mesure vers le • Débit volumique système d' a utomatisation) • Débit massique • Débit volumique corrigé • Vitesse d' é coulement • Conductivité • Conductivité corrigée •...
  • Page 16 Proline Promag P 100 Vitesse de transmission • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Mode transmission de •...
  • Page 17 Proline Promag P 100 Entrée Multicast uniquement Instance Taille [octet] Configuration instance : 0x68 Configuration O → T : 0xC7 Configuration T → O : 0x64 Entrée Multicast uniquement Instance Taille [octet] Configuration instance : 0x69 Configuration O → T : 0xC7 Configuration T →...
  • Page 18 Proline Promag P 100 Sortie fixe Sortie associée • Activation remise à zéro totalisateurs 1...3 • Activation compensation densité de référence • Activation compensation de température • Remise à zéro totalisateurs 1...3 • Densité externe • Unité de densité • Température externe •...
  • Page 19 Proline Promag P 100 Configuration du nom de • Commutateurs DIP sur le module électronique, pour l' a ssignation du nom de l'appareil l' a ppareil (dernière partie) • Protocole DCP Valeurs de sortie Module Analog Input (slot 1 à 10) (de l' a ppareil de mesure vers le •...
  • Page 20 Proline Promag P 100 Valeur entrée/ Variable de process Catégorie Emplacement (Slot) sortie Température électronique Vitesse d' é coulement Diagnostic d' a ppareil actuel Diagnostic d' a ppareil précédent Valeur entrée/sortie Compteur totalisateur Compteur totalisateur 11…13 Valeur d' e ntrée Densité...

  • Page 21: Alimentation Électrique

    Proline Promag P 100 Alimentation électrique Affectation des bornes Aperçu : version de boîtier et variantes de raccordement 1.1 1.2 1.3 2.1 2.2 A0019825 Version de boîtier : compact, alu revêtu Variante de raccordement : 4-20 mA HART, sortie impulsion/fréquence/tor 1.1 Transmission du signal : sortie impulsion/fréquence/tor...

  • Page 22: Transmetteur

    Proline Promag P 100 Transmetteur Variante de raccordement : 4-20 mA HART, sortie impulsion/fréquence/tor Variante de commande "Sortie", Option B Selon la version du boîtier il est possible de commander les transmetteurs avec bornes ou connecteurs. Types de raccordement disponibles Variante de Sélection possible variante de commande...

  • Page 23: Alimentation

    Proline Promag P 100 Variante de raccordement PROFIBUS DP Pour l' u tilisation en zone non explosible et en zone 2/Div. 2 Variante de commande "Sortie", Option L Selon la version du boîtier, les transmetteurs peuvent être commandés avec des bornes ou des connecteurs.

  • Page 24: Tension D'alimentation

    Proline Promag P 100 Variante de raccordement Modbus RS485 Variante de commande "Sortie", Option M Selon la version du boîtier, les transmetteurs peuvent être commandés avec des bornes ou des connecteurs. Types de raccordement disponibles Variante de Options possibles pour la variante de...
  • Page 25 Proline Promag P 100 Variante de raccordement EtherNet/IP Variante de commande "Sortie", Option N Selon la version du boîtier il est possible de commander les transmetteurs avec bornes ou connecteurs. Types de raccordement disponibles Variante de Sélection possible variante de commande...

  • Page 26: Affectation Des Broches, Connecteur D'appareil

    Proline Promag P 100 Version de connexion PROFINET Variante de commande "Sortie", option R Selon la version du boîtier, les transmetteurs peuvent être commandés avec des bornes ou des connecteurs. Types de raccordement disponibles Variante de Options possibles pour la variante de...
  • Page 27 Proline Promag P 100 Tension d'alimentation Pour toutes les variantes de raccordement (côté appareil) Broc Affectation DC24 V libre libre DC24 V A0016809 Terre/Blindage Codage Connecteur/Prise Connecteur Connecteur recommandé : • Binder, Série 763, Réf. 79 3440 35 05 • En alternative : Phoenix Réf. 1669767 SAC-5P-M12MS –...
  • Page 28 Proline Promag P 100  • Connecteur recommandé : Binder, Série 763, Réf. 79 4449 20 05 • Lors de l' u tilisation de l' a ppareil en zone explosible : utiliser un connecteur certifié approprié. MODBUS RS485 Connecteur pour transmission du signal (côté appareil)

  • Page 29: Tension D'alimentation

    Proline Promag P 100 Tension d'alimentation Le réseau doit avoir été testé quant à la sécurité (par ex. PELV, SELV). Transmetteur Pour une version d' a ppareil avec tous les types de communication : DC 20…30 V Consommation électrique Transmetteur Consommation de courant Variante de commande "Sortie"...

  • Page 30: Exemples De Raccordement

    Proline Promag P 100 Exemples de raccordement Sortie courant 4-20 mA HART 4...20 mA – A0016800  7 Exemple de raccordement pour sortie courant 4-20 mA HART (active) Système d' a utomatisation avec entrée courant (p. ex. API) Blindage de câble, respecter les spécifications de câble Raccordement pour terminaux de configuration HART Résistance pour communication HART (≥...
  • Page 31 Proline Promag P 100 PROFIBUS DP A0021429  10 Exemple de raccordement pour PROFIBUS DP, zone non explosible et zone 2/Div. 2 Système numérique de contrôle commande (p. ex. API) Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ; tenir compte des spécifications de câble...
  • Page 32 Proline Promag P 100 EtherNet/IP A0016805  12 Exemple de raccordement pour EtherNet/IP Système numérique de contrôle commande (p. ex. API) Commutateur Ethernet Respecter les spécifications de câble Connecteur de l' a ppareil Transmetteur PROFINET A0016805  13 Câble de raccordement pour PROFINET Système/automate (par ex.

  • Page 33: Compensation De Potentiel

    Proline Promag P 100 4...20 mA 4...20 mA A0019830  15 Exemple de raccordement pour entrée HART (mode maître) via sortie courant (active) Système/automate avec entrée courant (par ex. API) Condition : système d' a utomatisation avec HART version 6, les commandes HART 113 et 114 peuvent être traitées.
  • Page 34 – Pour DN ≥ 350 (14") : monter le câble de terre directement sur le support métallique de transport. Le câble de terre requis peut être commandé chez Endress+Hauser. Conduite en matière synthétique ou conduite avec revêtement isolant Ce type de raccordement est également valable : •...

  • Page 35: Bornes

    A0016319 Tenir compte de ce qui suit lors du montage : Monter le capteur avec une isolation électrique dans la conduite. Le câble de terre requis peut être commandé chez Endress+Hauser. Bornes Transmetteur Bornes à ressort pour sections de fil 0,5…2,5 mm (20…14 AWG)

  • Page 36: Performances

    Proline Promag P 100 Modbus RS485 La norme EIA/TIA-485 indique deux types de câble (A et B) pour la ligne bus, qui peuvent être utilisés pour toutes les vitesses de transmission. Le type de câble A est recommandé. Type de câble Impédance caractéristique 135…165 Ω...

  • Page 37: Répétabilité

    Proline Promag P 100 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0005531  19 Ecart de mesure maximal en % de m. Conductivité électrique Ecart de mesure max. non spécifié. Précision des sorties Dans le cas des sorties analogiques, la précision de sortie doit également être prise en compte pour l' é...

  • Page 38: Montage

    Proline Promag P 100 Montage En principe, il n' e st pas nécessaire de prendre des mesures particulières au moment du montage (par ex. support). Les forces extérieures sont absorbées par la construction de l' a ppareil. Emplacement de montage A0023343 Préférer le montage du capteur dans une colonne montante, et assurer une longueur droite...

  • Page 39: Orientation

    Proline Promag P 100 A0017063 Le sens de la flèche sur la plaque signalétique du capteur permet de monter ce dernier Orientation conformément au sens d' é coulement (sens de passage du produit à travers la conduite). Une implantation optimale permet de supprimer les bulles de gaz ainsi que les dépôts dans le tube de mesure.

  • Page 40: Adaptateurs

    Proline Promag P 100 5 × DN 2 × DN ≥ ≥ A0016275 Adaptateurs Le capteur peut être monté à l' a ide d' a daptateurs correspondants selon DIN EN 545 (adaptateurs double bride) également dans une conduite de diamètre supérieur. L' a ugmentation de la vitesse d' é...

  • Page 41: Température De Stockage

    Proline Promag P 100 En cas d' u tilisation en extérieur : • Monter l' a ppareil de mesure à un endroit ombragé. • Eviter un rayonnement solaire direct, notamment dans les régions climatiques chaudes. • Eviter une exposition directe aux conditions climatiques.

  • Page 42: Compatibilité Électromagnétique (Cem)

    Proline Promag P 100 Compatibilité • Dépend du protocole de communication: – HART, PROFIBUS DP, Modbus RS485, EtherNet/IP : électromagnétique (CEM) Selon CEI/EN 61326 et recommandation NAMUR 21 (NE 21). – PROFINET : selon IEC/EN 61326 • Satisfait aux seuils d' é mission pour l' i ndustrie selon EN 55011 (classe A) •...
  • Page 43 Proline Promag P 100 Raccord process : bride selon EN 1092-1 (DIN 2501) [psi] [bar] PN 40 PN 25 PN 16 PN 10 PN 6 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0021188-FR  21 Matériau raccord process : acier au carbone, FE410WB/S235JRG2; Alloy C22, 2.4602 (UNS N06022)
  • Page 44 Proline Promag P 100 Raccord process : bride selon ASME B16.5 [psi] [bar] Class 300 Class 150 -40 -20 0 20 40 60 80 100120140 160180 [°C] 360 [°F] A0021182-FR  23 Matériau raccord process : acier au carbone, A105...

  • Page 45: Résistance Aux Dépressions

    Proline Promag P 100 Raccord process : bride selon AS 2129 (Table E) ou AS 4087 (PN 16) [psi] [bar] Table E -40 -20 0 20 40 60 80 100120140 160 [°C] [°F] A0021189-FR  26 Matériau raccord process : acier au carbone, A105/S235JRG2/S275JR Résistance aux dépressions...

  • Page 46: Limite De Débit

    Proline Promag P 100 Diamètre nominal Seuils de pression absolue en [mbar] ([psi]) pour température du produit : [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 °C (+212 °F) +130 °C (+266 °F) 400 (5,80) – 500 (7,25)

  • Page 47: Construction Mécanique

    Proline Promag P 100 Construction mécanique Dimensions en unités SI Version compacte Variante de commande "Boîtier", option A "Compact, alu revêtu" A0019491 1) 2) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 147,5 93,5 147,5 93,5 147,5...
  • Page 48 Proline Promag P 100 A0019493 1) 2) 1) 2) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 147,5 93,5 147,5 93,5 147,5 93,5 147,5 93,5 147,5 93,5 Pour la version haute température : valeurs + 110 mm En cas d' u tilisation d' u n afficheur, variante de commande "Affichage ;...

  • Page 49: Dimensions En Unités Us

    Proline Promag P 100 EN (DIN),JIS, AS PFA, PTFE [mm] [mm] [mm] [mm] [mm] [mm] [mm] 61,5 77,5 87,5 87,5 94,5 115,5 131,5 154,5 186,5 206,5 Les disques de mise à la terre DN 15…250 (½…10") peuvent être utilisés pour tous les standards de brides/ paliers de pression disponibles.
  • Page 50 Proline Promag P 100 1) 2) [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ½ 5,35 5,81 3,68 2,13 7,76 3,31 11,1 4,72 3,70 7,87 5,35 5,81 3,68 2,13 7,76 3,31 11,1 4,72 3,70 7,87 1 ½...

  • Page 51: Poids

    Proline Promag P 100 Accessoires Disque de mise à la terre pour raccord à bride DN £ 300 (12") DN 350 (14") ³ Æ Æ A0003221 ASME PFA, PTFE [in] [in] [in] [in] [in] [in] [in] ½ 0,63 1,69 2,42...
  • Page 52 Proline Promag P 100 Poids en unités SI Diamètre nominal EN (DIN),AS ASME [mm] [in] Palier de pression [kg] Palier de pression [kg] Palier de pression [kg] ½ PN 40 Class 150 PN 40 Class 150 – PN 40 Class 150 –...

  • Page 53: Spécifications Tube De Mesure

    Proline Promag P 100 Spécifications tube de Diamètre Palier de pression Diamètre intérieur raccord process mesure nominal ASME PTFE (DIN) 2129 4087 [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] ½ PN 40 Class 150 – –...
  • Page 54 Proline Promag P 100 Variante de commande "Boîtier"; Option A "compact, alu revêtu" Les différentes entrées de câble sont appropriées pour les zones explosives et non explosives. Entrée/raccord de câble Matériau Presse-étoupe M20 × 1,5 Laiton nickelé Adaptateur pour entrée de câble avec taraudage G ½"...

  • Page 55: Nombre D'électrodes

    Proline Promag P 100 Nombre d'électrodes Électrodes de mesure, de référence et de détection présence produit : • Standard : acier inoxydable, 1.4435 (F316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale, titane • En option : uniquement électrodes de mesure platine Raccords process •...

  • Page 56: Configuration À Distance

    Proline Promag P 100 Eléments d'affichage • Affichage LCD 4 lignes de 16 caractères chacune. • Rétroéclairage blanc, rouge en cas de défaut d' a ppareil • Affichage pour la représentation des grandeurs de mesure et des grandeurs d' é tat, configurable individuellement •...
  • Page 57 Proline Promag P 100 Via bus de terrain basé Ethernet Cette interface de communication est disponible dans les versions d' a ppareil avec EtherNet/IP. A0016961  31 Options de configuration à distance via bus de terrain basé sur Ethernet Système numérique de contrôle commande, par ex. "RSLogix" (Rockwell Automation) Station de travail pour la configuration d' a ppareils de mesure : avec Add-on-Profile Level 3 pour "RSLogix...

  • Page 58: Interface Service

    Proline Promag P 100 Interface service Via interface service (CDI-RJ45) Cette interface de communication est disponible pour la version d' a ppareil suivante : • Variante de commande "Sortie", option B : 4-20 mA HART, sortie impulsion/fréquence/tor • Variante de commande "Sortie", option L : PROFIBUS DP •...
  • Page 59 Proline Promag P 100 EtherNet/IP A0016940  35 Raccordement pour variante de commande "Sortie", option N : EtherNet/IP Interface service (CDI-RJ45) et interface Ethernet/IP de l' a ppareil de mesure avec accès au serveur Web intégré Ordinateur avec navigateur web (par ex. Internet Explorer) pour un accès au serveur Web intégré ou avec outil de configuration "FieldCare"...

  • Page 60: Certificats Et Agréments

    CE correspondante. Endress+Hauser confirme la réussite des tests de l' a ppareil par l' a pposition de la marque CE. Marque C-Tick Le système de mesure est conforme aux exigences CEM de l' a utorité "Australian Communications and Media Authority (ACMA)".

  • Page 61: Sécurité Fonctionnelle

    Proline Promag P 100 … Catégorie Type de protection … … NEPSI Les exécutions Ex suivantes sont actuellement livrables : … Catégorie Type de protection … … Sécurité fonctionnelle L' a ppareil est utilisable pour la surveillance de débits (Min., Max., plage) jusqu' à SIL 2 (architecture monovoie) et SIL 3 (architecture multivoie avec redondance homogène) et dispose d' u n certificat...

  • Page 62: Directive Des Équipements Sous Pression

    égal à DN 25 (1"), ceci n' e st pas possible, ni nécessaire. • Avec le marquage PED/G1/x (x = catégorie) sur la plaque signalétique du capteur, Endress+Hauser confirme la conformité aux "Exigences fondamentales de sécurité" de l' A nnexe I de la directive des équipements sous pression 97/23/CE.

  • Page 63: Packs D'application

    Les packs d' a pplications peuvent être commandés avec l' a ppareil ou ultérieurement auprès d' E ndress+Hauser. Des indications détaillées relatives à la référence de commande concernée sont disponibles auprès d' E ndress+Hauser ou sur la page Produits du site Internet Endress+Hauser : www.endress.com.

  • Page 64: Accessoires Spécifiques À La Communication

    Pour plus de détails, voir l' I nformation technique TI00404F Commubox FXA291 Relie les appareils de terrain Endress+Hauser avec l' i nterface CDI (= Endress +Hauser Common Data Interface) et le port USB d' u n ordinateur de bureau ou portable.

  • Page 65: Composants Système

    : par ex. état, pièces de rechange, documentation spécifique. L' a pplication est déjà remplie avec les données de vos appareils Endress+Hauser ; le suivi et la mise à jour des données sont également assurés par Endress+Hauser.

  • Page 66: Marques Déposées

    Marque déposée par la PROFIBUS Nutzerorganisation e.V., Karlsruhe, Allemagne ® Microsoft Marque déposée par la Microsoft Corporation, Redmond, Washington, USA Applicator ® , FieldCare ® , DeviceCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Marques déposées par le groupe Endress+Hauser Endress+Hauser...
  • Page 68 www.addresses.endress.com...
