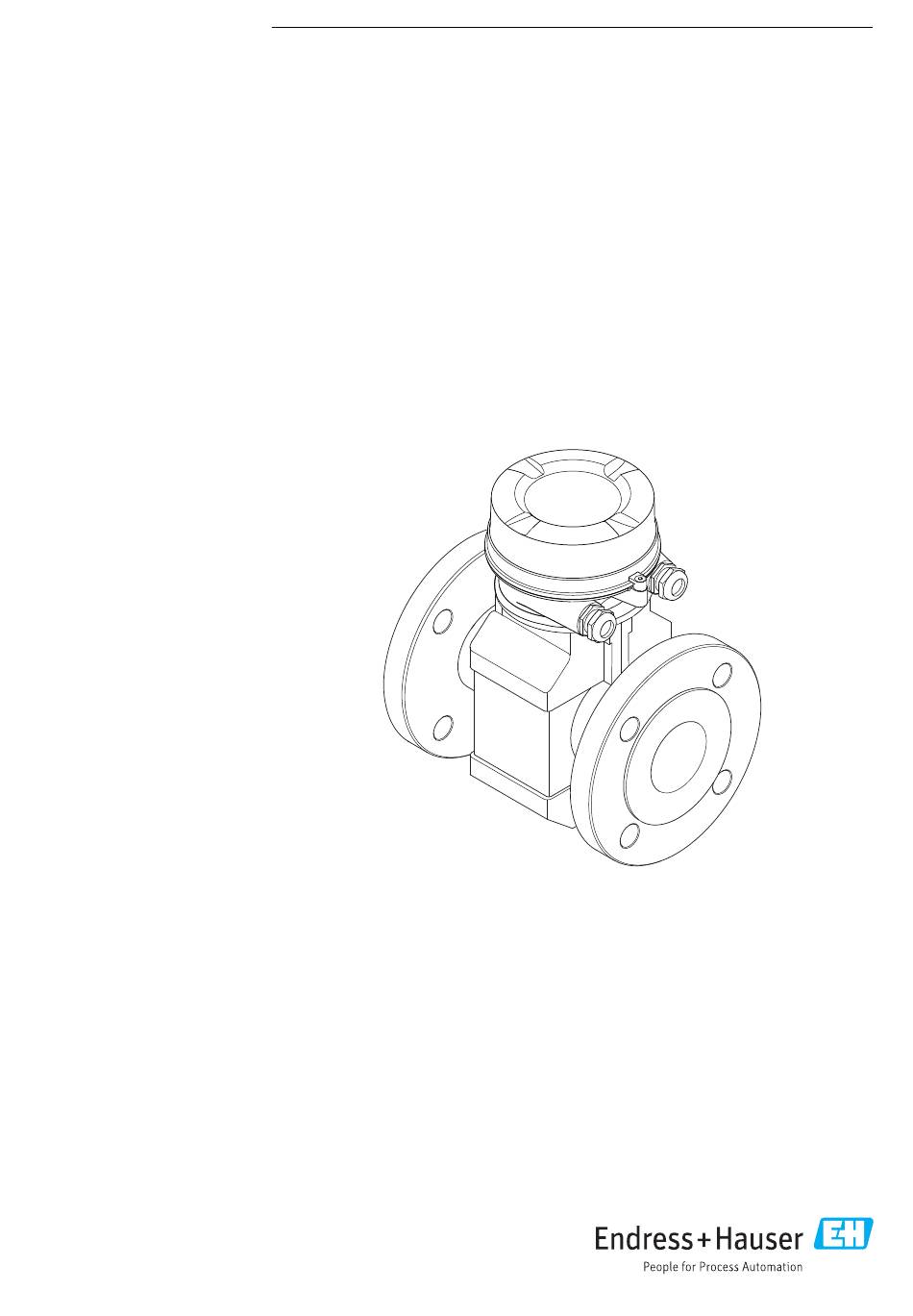

Page 1 Products Solutions Services BA01174D/14/FR/04.24-00 71693733 2024-12-20 Valable à partir de la version 01.01.zz (Firmware de l' a ppareil) Manuel de mise en service Proline Promag P 100 EtherNet/IP Débitmètre électromagnétique...
Page 2 à l' a pplication dans le document. • Le fabricant se réserve le droit d' a dapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Votre agence Endress+Hauser vous renseignera sur les dernières nouveautés et les éventuelles mises à jour du présent manuel.
Page 3 Proline Promag P 100 EtherNet/IP Sommaire Sommaire Informations relatives au Montage ......19 document ......6 Conditions de montage .
Page 4 13.2 Outils de mesure et de test ....102 13.3 Prestations Endress+Hauser ... . . 102 11.1 Visualisation et modification des réglages Ethernet actuels .
Page 5 14.2 Pièces de rechange ....103 14.3 Services Endress+Hauser ....103 14.4 Retour de matériel .
Page 6 Informations relatives au document Proline Promag P 100 EtherNet/IP Informations relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
Page 7 Proline Promag P 100 EtherNet/IP Informations relatives au document 1.2.4 Symboles pour certains types d'informations Symbole Signification Autorisé Procédures, processus ou actions autorisés. A privilégier Procédures, processus ou actions à privilégier. Interdit Procédures, processus ou actions interdits. Conseil Indique la présence d' i nformations complémentaires.
Page 8 Informations relatives au document Proline Promag P 100 EtherNet/IP 1.3.1 Documentation standard Type de document But et contenu du document Information technique Aide à la planification pour votre appareil Ce document fournit toutes les caractéristiques techniques relatives à l' a ppareil et donne un aperçu des accessoires qui peuvent être commandés pour l' a ppareil.
Page 9 Proline Promag P 100 EtherNet/IP Consignes de sécurité fondamentales Consignes de sécurité fondamentales Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣...
Page 10 Il est conforme aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives UE répertoriées dans la Déclaration de Conformité UE spécifique à l' a ppareil. Endress+Hauser confirme ces faits par l' a pposition du marquage CE sur l' a ppareil.
Page 11 Proline Promag P 100 EtherNet/IP Consignes de sécurité fondamentales Sécurité informatique Une garantie de notre part n' e st accordée qu' à la condition que l' a ppareil soit installé et utilisé conformément au manuel de mise en service. L' a ppareil dispose de mécanismes de sécurité...
Page 12 Description du produit Proline Promag P 100 EtherNet/IP Description du produit L' a ppareil se compose d' u n transmetteur et d' u n capteur. L' a ppareil est disponible en version compacte : Le transmetteur et le capteur forment une unité mécanique.
Page 13 Proline Promag P 100 EtherNet/IP Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises Les références de commande sur le bordereau de livraison (1) et sur l' a utocollant du A0028673 produit (2) sont-elles identiques ? Le matériel est-il intact ?
Page 14 • Entrer le numéro de série figurant sur la plaque signalétique dans l' a pplication Endress +Hauser Operations App ou avec l' a pplication Endress+Hauser Operations App scanner le code matriciel 2-D (QR-Code) figurant sur la plaque signalétique : toutes les indications relatives à...
Page 15 Proline Promag P 100 EtherNet/IP Réception des marchandises et identification du produit 4.2.2 Plaque signalétique du capteur Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  3 Exemple d' u ne plaque signalétique de capteur Nom du capteur Lieu de fabrication Référence de commande...
Page 16 Réception des marchandises et identification du produit Proline Promag P 100 EtherNet/IP 4.2.3 Symboles sur l'appareil de mesure Symbole Signification AVERTISSEMENT ! Cette remarque attire l' a ttention sur une situation dangereuse qui, lorsqu' e lle n' e st pas évitée, peut entraîner la mort ou des blessures corporelles graves.
Page 17 Proline Promag P 100 EtherNet/IP Stockage et transport Stockage et transport Conditions de stockage Respecter les consignes suivantes lors du stockage : ‣ Stocker dans l' e mballage d' o rigine pour protéger l' a ppareil contre les chocs. ‣...
Page 18 Stockage et transport Proline Promag P 100 EtherNet/IP 5.2.2 Appareils de mesure avec anneaux de suspension ATTENTION Conseils de transport spéciaux pour les appareils de mesure avec anneaux de transport ‣ Pour le transport, utiliser exclusivement les anneaux de suspension fixés sur l' a ppareil ou aux brides.
Page 19 Proline Promag P 100 EtherNet/IP Montage Montage Conditions de montage 6.1.1 Position de montage Emplacement de montage A0029343 Monter le capteur de préférence dans une colonne montante, et assurer une longueur droite suffisante avec le prochain coude de conduite : h ≥ 2 × DN Montage dans un écoulement gravitaire...
Page 20 Montage Proline Promag P 100 EtherNet/IP Pour des capteurs lourds DN ≥ 350 (14") A0016276 Position de montage Le sens de la flèche sur la plaque signalétique du capteur permet de monter ce dernier conformément au sens d' é coulement (sens de passage du produit à travers la conduite).
Page 21 Proline Promag P 100 EtherNet/IP Montage A0029344 Electrode DPP pour la détection présence produit/tube de mesure vide Electrodes de mesure pour la détection du signal Electrode de référence pour la compensation de potentiel Les appareils de mesure avec des électrodes en tantale ou en platine peuvent être commandés sans électrode DPP.
Page 22 Montage Proline Promag P 100 EtherNet/IP 6.1.2 Conditions d'environnement et de process Température ambiante Transmetteur –40 … +60 °C (–40 … +140 °F) Afficheur local –20 … +60 °C (–4 … +140 °F), en dehors de la gamme de température, la lisibilité...
Page 23 Proline Promag P 100 EtherNet/IP Montage Adaptateurs Le capteur peut être monté à l' a ide d' a daptateurs correspondants selon DIN EN 545 (adaptateurs double bride) également dans une conduite de diamètre supérieur. L' a ugmentation de la vitesse d' é coulement ainsi obtenue améliore la précision en cas de produits très lents.
Page 24 Montage Proline Promag P 100 EtherNet/IP 6.2.3 Montage du capteur AVERTISSEMENT Danger dû à une étanchéité insuffisante du process ! ‣ Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du raccord process et de la conduite.
Page 25 Proline Promag P 100 EtherNet/IP Montage Couples de serrage des vis pour EN 1092-1 (DIN 2501), PN 10/16/25/40 Diamètre Palier de Epaisseur des Couple de serrage max. des vis nominal pression brides [Nm] [mm] [bar] [mm] [mm] PTFE PN 40 4 ×...
Page 26 Montage Proline Promag P 100 EtherNet/IP Couples de serrage des vis pour EN 1092-1 (DIN 2501), PN 10/16/25, P245GH/inox ; calculés selon EN 1591-1:2014 pour des brides selon EN 1092-1:2013 Diamètre nominal Palier de pression Epaisseur des brides Couple de serrage norm.
Page 27 Proline Promag P 100 EtherNet/IP Montage Diamètre nominal Palier de pression Couple de serrage max. des vis [Nm] ([lbf · ft]) [mm] [in] [psi] [in] PTFE Class 150 16 × 1 1/8 371 (274) – (–) Class 150 20 × 1 1/8 341 (252) –...
Page 28 Montage Proline Promag P 100 EtherNet/IP Diamètre nominal Palier de pression Couple de serrage norm. des vis [Nm] [mm] [bar] [mm] 16 × M30×3 16 × M24 16 × M30×3 16 × M30 16 × M36×3 16 × M30 16 × M30 Couples de serrage des vis pour AS 2129, Table E Diamètre nominal...
Page 29 Proline Promag P 100 EtherNet/IP Montage Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ?  L' a ppareil est-il conforme aux spécifications du point de mesure ? Par exemple : • Température de process  • Pression du process (voir document "Information technique", chapitre "Courbes Pression- Température")
Page 30 Raccordement électrique Proline Promag P 100 EtherNet/IP Raccordement électrique AVERTISSEMENT Composants sous tension ! Toute opération effectuée de manière incorrecte sur les connexions électriques peut provoquer une décharge électrique. ‣ Installer un dispositif de sectionnement (interrupteur ou disjoncteur de puissance) permettant de couper facilement l' a ppareil de la tension d' a limentation.
Page 31 Proline Promag P 100 EtherNet/IP Raccordement électrique Diamètre de câble • Raccords de câble fournis : M20 × 1,5 avec câble ⌀ 6 … 12 mm (0,24 … 0,47 in) • Bornes à ressort : Sections de fils 0,5 … 2,5 mm (20 …...
Page 32 Raccordement électrique Proline Promag P 100 EtherNet/IP 7.2.4 Affectation des broches, connecteur de l'appareil Tension d'alimentation Broc Affectation DC 24 V Libre Libre DC 24 V A0029042 Mise à la terre/blindage Codage Mâle/femelle Mâle Connexion pour terre de protection et/ou blindage de la tension d' a limentation, le cas échéant. Pas pour l' o ption C "Ultra-compact, hygiénique, inox".
Page 33 Proline Promag P 100 EtherNet/IP Raccordement électrique Raccordement de l'appareil AVIS Un raccordement incorrect compromet la sécurité électrique ! ‣ Seul le personnel spécialisé dûment formé est autorisé à effectuer des travaux de raccordement électrique. ‣ Respecter les prescriptions et réglementations nationales en vigueur.
Page 34 Raccordement électrique Proline Promag P 100 EtherNet/IP 3 mm 10 (0.4) mm (in) A0019823  11 Versions d' a ppareil avec exemples de raccordement Câble Connecteur pour transmission du signal Connecteur pour tension d' a limentation Pour la version d' a ppareil avec connecteur : suivre uniquement l' é tape 6.
Page 35 Proline Promag P 100 EtherNet/IP Raccordement électrique Garantir la compensation de potentiel 7.4.1 Introduction Une compensation correcte du potentiel (liaison équipotentielle) est une condition préalable à une mesure stable et fiable du débit. Une compensation inadéquate ou incorrecte du potentiel peut entraîner une défaillance de l' a ppareil et présenter un risque pour la sécurité.
Page 36 Raccordement électrique Proline Promag P 100 EtherNet/IP Conditions de départ : • Les tubes ne sont pas suffisamment mis à la terre. • Les tubes de mesure sont conducteurs et au même potentiel électrique que le produit DN 300 DN 350 ≥...
Page 37 Proline Promag P 100 EtherNet/IP Raccordement électrique 7.4.3 Dans ces cas, le potentiel du produit peut différer du potentiel de l' a ppareil. Tube métallique non mis à la terre Le capteur et le transmetteur sont montés de manière à assurer l' i solation électrique par rapport à...
Page 38 Raccordement électrique Proline Promag P 100 EtherNet/IP flottante" est disponible en option : caractéristique de commande "Option capteur", option Conditions d' u tilisation de l' o ption "Mesure flottante" Version de l' a ppareil Version compacte et version séparée (longueur du câble de raccordement ≤...
Page 39 Proline Promag P 100 EtherNet/IP Raccordement électrique – PE ≠ P ≠ P A0044857 1. Raccorder les brides de tube et le transmetteur via le câble de terre. 2. Acheminer le blindage des câbles de signal via un condensateur (valeur recommandée 1,5µF/50V).
Page 40 Raccordement électrique Proline Promag P 100 EtherNet/IP Données d' a dressage Adresse IP et options de configuration 1er octet 2e octet 3e octet 4e octet 192. 168. ↓ ↓ Configurable uniquement via adressage software Configurable via adressage software et hardware Gamme d'adresses IP 1 …...
Page 41 Proline Promag P 100 EtherNet/IP Raccordement électrique 3. Serrer fermement toutes les vis du boîtier et les couvercles à visser. 4. Serrer fermement les presse-étoupe. 5. Afin d' e mpêcher la pénétration d' h umidité dans l' e ntrée de câble : Poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège...
Page 42 Options de configuration Proline Promag P 100 EtherNet/IP Options de configuration Aperçu des options de configuration A0017760 Ordinateur avec navigateur web (par ex. Internet Explorer) ou avec outil de configuration "FieldCare" Système d' a utomatisation, par ex. "RSLogix" (Rockwell Automation) et station de travail pour la commande du système de mesure avec Add-on Profile Level 3 pour le logiciel "RSLogix 5000"...
Page 43 Proline Promag P 100 EtherNet/IP Options de configuration Structure et principe du menu de configuration 8.2.1 Structure du menu de configuration Pour un aperçu du menu de configuration pour les experts : manuel "Description des paramètres de l' a ppareil" fourni avec l' a ppareil Menu de configuration pour opérateur et maintenance...
Page 44 Options de configuration Proline Promag P 100 EtherNet/IP 8.2.2 Concept de configuration Les différentes parties du menu de configuration sont affectées à des rôles utilisateur déterminés (utilisateur, chargé de maintenance etc). A chaque rôle utilisateur appartiennent des tâches typiques au sein du cycle de vie de l' a ppareil.
Page 45 Proline Promag P 100 EtherNet/IP Options de configuration Accès au menu de configuration via le navigateur 8.3.1 Etendue des fonctions Grâce au serveur web intégré, l' a ppareil peut être utilisé et configuré via un navigateur web et une interface service (CDI-RJ45) . Outre les valeurs mesurées, sont également représentées des informations d' é...
Page 46 Options de configuration Proline Promag P 100 EtherNet/IP Appareil de mesure : Via interface service CDI-RJ45 Appareil Interface service CDI-RJ45 Appareil de mesure L' a ppareil de mesure dispose d' u ne interface RJ45. Serveur Web Le serveur Web doit être activé ; réglage usine : ON ...
Page 47 Proline Promag P 100 EtherNet/IP Options de configuration 2. Mettre l' a ppareil sous tension. 3. Le raccorder à l' o rdinateur à l' a ide d' u n câble →  124. 4. Si une seconde carte réseau n' e st pas utilisée, fermer toutes les applications du notebook.
Page 48 Options de configuration Proline Promag P 100 EtherNet/IP 2. Entrer le code d' a ccès spécifique à l' u tilisateur. 3. Appuyer sur OK pour confirmer l' e ntrée. Code d'accès 0000 (réglage usine) ; modifiable par le client Si pendant 10 minutes aucune action n' e st effectuée, le navigateur revient automatiquement à...
Page 49 Proline Promag P 100 EtherNet/IP Options de configuration Fonctions Signification Echange de données entre PC et appareil de mesure : • Configuration de l' a ppareil : • Charger les réglages depuis l' a ppareil (format XML, sauvegarde de la configuration) •...
Page 50 Options de configuration Proline Promag P 100 EtherNet/IP Activation du serveur Web Si le serveur Web est désactivé, il ne peut être réactivé qu' a vec le paramètre Fonctionnalitée du serveur web via les options de configuration suivantes : • Via outil de configuration "FieldCare"...
Page 51 Appareil de mesure Via interface de service (CDI) A0014019 Interface de service (CDI) de l' a ppareil de mesure (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration FieldCare avec COM DTM CDI Communication FXA291 Via interface service (CDI-RJ45)
Page 52 Options de configuration Proline Promag P 100 EtherNet/IP EtherNet/IP A0016940  15 Raccordement pour variante de commande "Sortie", option N : EtherNet/IP Interface service (CDI-RJ45) et interface Ethernet/IP de l' a ppareil de mesure avec accès au serveur Web intégré...
Page 53 Outil pour connecter et configurer les appareils de terrain Endress+Hauser. Le moyen le plus rapide pour configurer les appareils de terrain Endress+Hauser est d' u tiliser l' o util dédié "DeviceCare". Associé aux DTM, il constitue une solution pratique et complète.
Page 54 Intégration système Proline Promag P 100 EtherNet/IP Intégration système Aperçu des fichiers de description d'appareil 9.1.1 Données relatives à la version actuelle de l'appareil Version de firmware 01.01.zz • Sur la page de titre du manuel de mise en service •...
Page 55 Proline Promag P 100 EtherNet/IP Intégration système Intégrer l'appareil de mesure dans le système Une description détaillée de l' i ntégration de l' a ppareil dans un système d' a utomatisation (par ex. de Rockwell Automation) est disponible comme version séparée :...
Page 56 Intégration système Proline Promag P 100 EtherNet/IP Configuration 4 : Entrée Multicast uniquement Entrée associée configurable Instance Taille [octet] RPI min. (ms) Entrée associée configurable Configuration 0 x 68 – Assemblage fixe de sortie Configuration O → T 0 x C7 –...
Page 57 Proline Promag P 100 EtherNet/IP Intégration système Désignation Description Octet 10. Totalisateur 2 37…40 11. Totalisateur 3 41…44 Structure : Code, nombre, description (ex. : signal d' e ntrée 16777265 F882 ) Description détaillée : • Information de diagnostic (Verweisziel existiert nicht, aber @y.link.required=' t rue' ) •...
Page 58 Intégration système Proline Promag P 100 EtherNet/IP Désignation Description (format) Octet Valeur 8. Non utilisé – 9. Non utilisé 2…4 0…8 – 10. Contrôle totalisateur 1 (entier) 5…6 0…8 • 32226: Ajouter • 32490: Réinitialiser et arrêter • 32228: Valeur par défaut et arrêt...
Page 59 Proline Promag P 100 EtherNet/IP Mise en service Mise en service 10.1 Contrôle du fonctionnement Avant de mettre l' a ppareil en service : ‣ S' a ssurer que les contrôles du montage et du fonctionnement ont été réalisés. • Checklist "Contrôle du montage" →  29 •...
Page 60 Mise en service Proline Promag P 100 EtherNet/IP Navigation Menu "Configuration"  Configuration Désignation du point de mesure →  60 ‣ Unités système →  60 ‣ →  62 Communication ‣ Affichage →  63 ‣ Suppression débit de fuite →...
Page 61 Proline Promag P 100 EtherNet/IP Mise en service Navigation Menu "Configuration" → Configuration étendue → Unités système ‣ Unités système Unité de débit volumique →  61 Unité de volume →  61 →  61 Unité de conductivité Unité de température →...
Page 62 Mise en service Proline Promag P 100 EtherNet/IP Paramètre Prérequis Description Sélection Réglage usine Unité de température – Sélectionner l' u nité de Liste de sélection des En fonction du pays : température. unités • °C • °F Résultat L' u nité sélectionnée est valable pour : •...
Page 63 Proline Promag P 100 EtherNet/IP Mise en service Paramètres réseau par défaut →  63 DHCP client →  63 →  63 Adresse IP Subnet mask →  63 Default gateway →  63 Aperçu des paramètres avec description sommaire Paramètre...
Page 64 Mise en service Proline Promag P 100 EtherNet/IP Valeur bargraphe 100 % 1 →  64 Affichage valeur 2 →  64 →  64 Affichage valeur 3 Valeur bargraphe 0 % 3 →  64 Valeur bargraphe 100 % 3 →...
Page 65 Proline Promag P 100 EtherNet/IP Mise en service 10.5.5 Réglage de la suppression des débits de fuite Le sous-menu Suppression débit de fuite contient les paramètres devant être réglés pour configurer la suppression des débits de fuite. Navigation Menu "Configuration" → Suppression débit de fuite ‣...
Page 66 Mise en service Proline Promag P 100 EtherNet/IP 10.5.6 Configuration de la détection de tube vide Le sous-menu Détection de tube vide comprend les paramètres devant être réglés pour la configuration de la détection de présence de produit. Navigation Menu "Configuration" → Détection de tube vide ‣...
Page 67 Proline Promag P 100 EtherNet/IP Mise en service 10.6 Réglages avancés Le sous-menu Configuration étendue avec ses sous-menus contient des paramètres pour des réglages spécifiques. Navigation Menu "Configuration" → Configuration étendue ‣ Configuration étendue Entrer code d' a ccès ‣...
Page 68 Mise en service Proline Promag P 100 EtherNet/IP Navigation Menu "Configuration" → Configuration étendue → Totalisateur 1 … n ‣ Totalisateur 1 … n Affecter variable process →  68 Unité totalisateur →  68 →  68 Mode de fonctionnement totalisateur Mode défaut...
Page 69 Proline Promag P 100 EtherNet/IP Mise en service 10.6.3 Réalisation de configurations étendues de l'affichage Dans le sous-menu Affichage, vous pouvez régler tous les paramètres associés à la configuration de l' a fficheur local. Navigation Menu "Configuration" → Configuration étendue → Affichage ‣...
Page 70 Mise en service Proline Promag P 100 EtherNet/IP Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée Réglage usine Format d' a ffichage Un afficheur local est Sélectionner la manière dont • 1 valeur, taille – disponible. les valeurs mesurées sont max.
Page 71 Proline Promag P 100 EtherNet/IP Mise en service Paramètre Prérequis Description Sélection / Entrée Réglage usine Nombre décimales 4 Une valeur mesurée est Sélectionner le nombre de • x – indiquée dans le paramètre décimales pour la valeur • x.x Affichage valeur 4.
Page 72 Mise en service Proline Promag P 100 EtherNet/IP Navigation Menu "Configuration" → Configuration étendue → Circuit de nettoyage d' é lectrode ‣ Circuit de nettoyage d'électrode Circuit de nettoyage d' é lectrode →  72 Durée d' E CC →  72 →...
Page 73 Proline Promag P 100 EtherNet/IP Mise en service Navigation Menu "Configuration" → Configuration étendue → Administration ‣ Administration Définir code d' a ccès →  73 Reset appareil →  73 Aperçu des paramètres avec description sommaire Paramètre Description Entrée / Sélection Définir code d' a ccès...
Page 74 Mise en service Proline Promag P 100 EtherNet/IP Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée Affecter simulation variable process – Sélectionner une variable de process • Arrêt pour le process de simulation qui est • Débit volumique activé.
Page 75 Proline Promag P 100 EtherNet/IP Mise en service 2. Définir un code numérique de 16 chiffres max. comme code d' a ccès. 3. Entrer le code d' a ccès une nouvelle fois dans le pour confirmer le code.  Le navigateur passe à la page d' a ccès.
Page 76 Configuration Proline Promag P 100 EtherNet/IP Configuration 11.1 Visualisation et modification des réglages Ethernet actuels Lorsque les réglages Ethernet, comme l' a dresse IP de l' a ppareil, sont inconnus, il est possible de les visualiser et de les régler, par exemple l' a dresse IP.
Page 77 Proline Promag P 100 EtherNet/IP Configuration Navigation Menu "Fonctionnement" → État verrouillage Etendue des fonctions de paramètre "État verrouillage" Options Description Protection en écriture Le commutateur de protection en écriture (commutateur DIP) pour verrouiller le hardware hardware est activé sur le module électronique E/S. L' a ccès en écriture aux paramètres est ainsi bloqué...
Page 78 Configuration Proline Promag P 100 EtherNet/IP Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Affichage Débit volumique – Indique le débit volumique Nombre à virgule flottante actuellement mesuré. avec signe Dépendance L' u nité est reprise du paramètre Unité...
Page 79 Proline Promag P 100 EtherNet/IP Configuration Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Affichage Valeur totalisateur 1 … n L' u ne des options suivantes est Indique l' é tat actuel du totalisateur. Nombre à virgule flottante sélectionnée dans le paramètre avec signe Affecter variable process (→...
Page 80 Configuration Proline Promag P 100 EtherNet/IP Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée Contrôle totalisateur 1 … n L' u ne des options suivantes est Contrôler la valeur du totalisateur. • Totalisation sélectionnée dans le paramètre • RAZ + maintien Affecter variable process (→...
Page 81 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Diagnostic et suppression des défauts 12.1 Suppression des défauts - Généralités Pour l' a fficheur local Erreur Causes possibles Solution Affichage sombre et pas de signal La tension d' a limentation ne...
Page 82 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Pour l' a ccès Erreur Causes possibles Solution Pas d' a ccès possible aux paramètres Protection en écriture du hardware Positionner le commutateur de activée protection en écriture du module électronique principal sur Off...
Page 83 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Erreur Causes possibles Solution Affichage des contenus dans le La version du serveur web utilisée 1. Utiliser la bonne version du navigateur web difficilement n' e st pas optimale. navigateur web →  45.
Page 84 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP 12.3 Informations de diagnostic dans le navigateur Web 12.3.1 Options de diagnostic Les défauts détectés par l' a ppareil de mesure sont affichés dans le navigateur web sur la page d' a ccueil lorsque l' u tilisateur s' e st connecté.
Page 85 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Informations de diagnostic Code de diagnostic Signal d' é tat Numéro diagnostic Texte court ↓ ↓ ↓ Exemple Seuil process A0013958 Numéro à 3 chiffres 12.3.2 Appeler les mesures correctives Afin de pouvoir supprimer les défauts rapidement, chaque événement de diagnostic...
Page 86 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Informations de diagnostic Le défaut peut être identifié à l' a ide de l' i nformation de diagnostic. Le texte court y contribue en fournissant une indication quant au défaut.
Page 87 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts 12.6 Adaptation des informations de diagnostic 12.6.1 Adaptation du comportement de diagnostic A chaque information de diagnostic est affecté au départ usine un certain comportement de diagnostic. L' u tilisateur peut modifier cette affectation pour certaines informations de diagnostic dans le sous-menu Comportement du diagnostic.
Page 88 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 043 Court-circuit capteur 1. Vérifiez le capteur et le câble 0x8000153 2. Changez le capteur ou le câble Signal d' é...
Page 89 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 222 Dérive électronique Changer électronique principale 0x1000119 Signal d' é tat Comportement du diagnostic Alarm Information de diagnostic...
Page 90 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 272 Défaut électronique principale 1. Redémarrer appareil 0x1000079 2. Contacter service après-vente Signal d' é tat...
Page 91 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 311 Défaut électronique 1. Ne pas redémarrer l' a ppareil 0x40000E2 2. Contacter le service technique Signal d' é...
Page 92 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 411 Up/download actif Upload actif, veuillez patienter • 0x2000068 • 0x2000069 • 0x200006C Signal d' é tat...
Page 93 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 495 Simulation événement diagnostic Désactiver simulation 0x200015E Signal d' é tat Comportement du diagnostic Warning Information de diagnostic...
Page 94 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 590 Special event 3 Contact service 0x1000124 Signal d' é tat Comportement du diagnostic Alarm 12.7.4...
Page 95 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Information de diagnostic Mesures correctives Codage des informations de diagnostic (hex) N° Texte court 842 Valeur limite process Suppression débit de fuite actif! 0x8000091 1. Vérifier la configuration suppression débit de fuite Signal d' é...
Page 96 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP 12.8 Messages de diagnostic en cours Le menu Diagnostic permet d' a fficher séparément le dernier événement de diagnostic apparu et actuel. Affichage des mesures de suppression d' u n événement de diagnostic : •...
Page 97 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts Chemin de navigation Diagnostic → Liste de diagnostic Affichage des mesures de suppression d' u n événement de diagnostic : • Via le navigateur Web →  85 • Via l' o util de configuration "FieldCare" →  86 •...
Page 98 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Evénement Texte d'événement d'information I1000 --------(Appareil ok) I1089 Démarrage appareil I1090 RAZ configuration I1091 Configuration modifiée I1110 Interrupteur protection écriture changé I1137 Electronique changée I1151 Reset historiques I1155 Réinitialisation température électron.
Page 99 Proline Promag P 100 EtherNet/IP Diagnostic et suppression des défauts 12.11.1 Etendue des fonctions du paramètre "Reset appareil" Options Description Annuler Aucune action n' e st exécutée et le paramètre est quitté. État au moment de la Chaque paramètre, pour lequel un préréglage spécifique a été commandé par le livraison client, est ramené...
Page 100 Diagnostic et suppression des défauts Proline Promag P 100 EtherNet/IP Aperçu des paramètres avec description sommaire Paramètre Description Affichage / Entrée Réglage usine Désignation du point de mesure Indique le nom du point de mesure. Max. 32 caractères tels que des –...
Page 101 "Information du fabricant" relatif à l' a ppareil. Les informations du fabricant sont disponibles : • Dans la zone de téléchargement de la page Internet Endress+Hauser : www.fr.endress.com → Téléchargements • Indiquer les détails suivants : •...
Page 102 Joints de remplacement (accessoire) →  127 13.2 Outils de mesure et de test Endress+Hauser offre une multitude d' o utils de mesure et de test comme W@M ou des tests d' a ppareils. Des indications détaillées sur les prestations vous seront fournies par votre agence Endress+Hauser.
Page 103 • Les réparations sont effectuées par le service après-vente Endress+Hauser ou par des clients formés en conséquence. • Seul le Service Endress+Hauser ou nos usines sont autorisées à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 104 Réparation Proline Promag P 100 EtherNet/IP 14.5 Mise au rebut 14.5.1 Démontage de l'appareil de mesure 1. Arrêter l' a ppareil de mesure. AVERTISSEMENT Mise en danger de personnes par les conditions du process ! ‣ Tenir compte des conditions de process dangereuses comme la pression, les températures élevées ou les produits agressifs au niveau de l' a ppareil de mesure.
Page 105 Accessoires spécifiques à la communication Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser avec l' i nterface CDI (= Endress +Hauser Common Data Interface) et le port USB d' u n ordinateur de bureau ou portable.  Pour plus de détails, voir l' I nformation technique TI00405C...
Page 106  Pour plus de détails, voir les manuels de mise en service BA00027S et BA00059S DeviceCare Outil pour connecter et configurer les appareils de terrain Endress+Hauser.  Pour plus de détails, voir la Brochure Innovation IN01047S 15.4 Composants système...
Page 107 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Caractéristiques techniques 16.1 Domaine d'application L' a ppareil de mesure est uniquement destiné à la mesure du débit de liquides ayant une conductivité minimale de 5 µS/cm. Selon la version commandée, l' a ppareil est également capable de mesurer des produits explosibles, inflammables, toxiques et comburants.
Page 108 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Diamètre Débit recommandé Réglages usine nominal Fin d'échelle min./max. Suppression des débits de fuite (v ~ 0,3/10 m/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] 35 … 1 100 – 60 … 2 000 90 …...
Page 109 : • Pression de service permettant d' a ugmenter la précision (Endress+Hauser recommande d' u tiliser un transmetteur de pression absolue, par ex. Cerabar M ou Cerabar S) •...
Page 110 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Sortie tout ou rien Mode défaut Au choix : • Etat actuel • Ouvert • Fermé EtherNet/IP Diagnostic d'appareil Etat d' a ppareil à lire dans Input Assembly Afficheur local Affichage en texte clair Avec indication sur l' o rigine et mesures correctives Rétroéclairage...
Page 111 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Données spécifiques au Données spécifiques au protocole protocole Protocole • The CIP Networks Library Volume 1 : Common Industrial Protocol • The CIP Networks Library Volume 2 : EtherNet/IP Adaptation of CIP Type de communication •...
Page 112 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Entrée associée • Diagnostic d' a ppareil actuel • Débit volumique • Débit massique • Débit volumique corrigé • Totalisateur 1 • Totalisateur 2 • Totalisateur 3 Entrée configurable 5 ms…10 s (réglage usine : 20 ms) Propriétaire exclusif Multicast...
Page 113 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Configuration Configuration associée Ci-après une liste des configurations les plus usuelles. • Protection en écriture du software • Unité de débit massique • Unité de masse • Unité de débit volumique • Unité de volume •...
Page 114 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Compensation de potentiel Bornes Transmetteur Bornes à ressort pour sections de fil 0,5 … 2,5 mm (20 … 14 AWG) Entrées de câble • Presse-étoupe : M20 × 1,5 avec câble 6 … 12 mm (0,24 … 0,47 in) •...
Page 115 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Conductivité électrique Max. ±5 % de m. Temps de réponse mesure < 15 s de température Influence de la température Sortie courant ambiante de m. = de la mesure Coefficient de Max. ±0,005 % de m./°C température...
Page 116 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Résistance aux vibrations • Vibrations, sinusoïdales selon IEC 60068-2-6 • 2 … 8,4 Hz, pic 3,5 mm • 8,4 … 2 000 Hz, pic 1 g • Vibrations aléatoires à large bande, selon IEC 60068-2-64 •...
Page 117 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Surface hachurée : environnement sévère et IP68 uniquement jusqu' à +130 °C (+266 °F) Surface gris foncé : version haute température avec isolation Conductivité ≥ 5 μS/cm pour les liquides en général. Un amortissement plus fort du filtre est nécessaire pour des conductivités très faibles.
Page 118 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Diamètre nominal Seuils de pression absolue en [mbar] ([psi]) pour température du produit : [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 °C (+212 °F) +130 °C (+266 °F) Dépression non admissible ! Limite de débit...
Page 119 Proline Promag P 100 EtherNet/IP Caractéristiques techniques [psi] [mbar] DN250 DN125 DN150 DN200 (10") (5") (6") (8") DN100 (4") DN300 (12") 800 1000 1200 1400 1600 1800 [m /h] ³ 1000 2000 3000 4000 5000 6000 7000 8000 [gal/min] A0032668-FR ...
Page 120 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Diamètre nominal EN (DIN), AS ASME [mm] [in] Palier de pression [kg] Palier de pression [kg] Palier de pression [kg] 1 ½ PN 40 Class 150 PN 40 Class 150 – PN 16 Class 150 –...
Page 121 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Spécifications du tube de Diamètre Palier de pression Diamètre intérieur raccord process mesure nominal ASME AS 2129 AS 4087 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] ½...
Page 122 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Variante de commande "Boîtier", option A "Compact, alu revêtu" Les différentes entrées de câble sont adaptées aux zones explosibles et non explosibles. Entrée de câble/presse-étoupe Matériau Presse-étoupe M20 × 1,5 Laiton nickelé Adaptateur pour entrée de câble avec taraudage G ½"...
Page 123 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Accessoires Disques de mise à la terre Inox 1.4435 (F316L) ; Alloy C22, 2.4602 (UNS N06022) ; tantale ; titane Nombre d' é lectrodes Électrodes de mesure, de référence et de détection présence produit : •...
Page 124 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Lors de certains travaux sur l' a ppareil de mesure (par ex. raccordement électrique), il est recommandé de déconnecter l' a fficheur local du module électronique principal : 1. Appuyer sur les fermetures latérales de l' a fficheur local.
Page 125 Le système de mesure est conforme aux directives UE en vigueur. Celles-ci sont listées dans la déclaration de conformité UE, ainsi que les normes appliquées. Endress+Hauser confirme que l' a ppareil a réussi les tests en apposant le marquage CE. Marque C-Tick Le système de mesure est conforme aux exigences CEM de l' a utorité...
Page 126 • Avec le marquage PED/G1/x (x = catégorie) sur la plaque signalétique du capteur, sous pression Endress+Hauser confirme la conformité aux "Exigences fondamentales de sécurité" de l' A nnexe I de la directive des équipements sous pression 2014/68/CE. • Les appareils non munis de ce marquage (DESP) sont conçus et fabriqués d' a près les bonnes pratiques d' i ngénierie.
Page 127 Proline Promag P 100 EtherNet/IP Caractéristiques techniques Technologie Heartbeat Pack Description Heartbeat Verification Heartbeat Verification +Monitoring Satisfait aux exigences de traçabilité de la vérification selon DIN ISO 9001:2008 chapitre 7.6 a) "Maîtrise des dispositifs de surveillance et de mesure". • Test fonctionnel lorsque l' a ppareil est monté sans interrompre le process.
Page 128 Caractéristiques techniques Proline Promag P 100 EtherNet/IP Documentations Conseils de sécurité complémentaires spécifiques à l' a ppareil Contenu Référence de la documentation ATEX/IECEx Ex nA XA01090D Documentation spéciale Contenu Référence de la documentation Informations sur la directive des équipements sous pression...
Page 129 Proline Promag P 100 EtherNet/IP Index Index Pression du système ..... . . 22 Tube partiellement rempli ....19 Activation de la protection en écriture .
Page 130 Index Proline Promag P 100 EtherNet/IP Document Fonction ....... . 6 Historique du firmware .
Page 131 Proline Promag P 100 EtherNet/IP Index Messages d' e rreur voir Messages de diagnostic Raccordement Mise au rebut ......104 voir Raccordement électrique...
Page 132 Index Proline Promag P 100 EtherNet/IP Révision de l' a ppareil ......54 voir Utilisation conforme Rôles utilisateur .
Page 134 *71693733* 71693733 www.addresses.endress.com...
