Proline Promag P 100 EtherNet/IP
Endress+Hauser
3. Serrer fermement toutes les vis du boîtier et les couvercles à visser.
4. Serrer fermement les presse-étoupe.

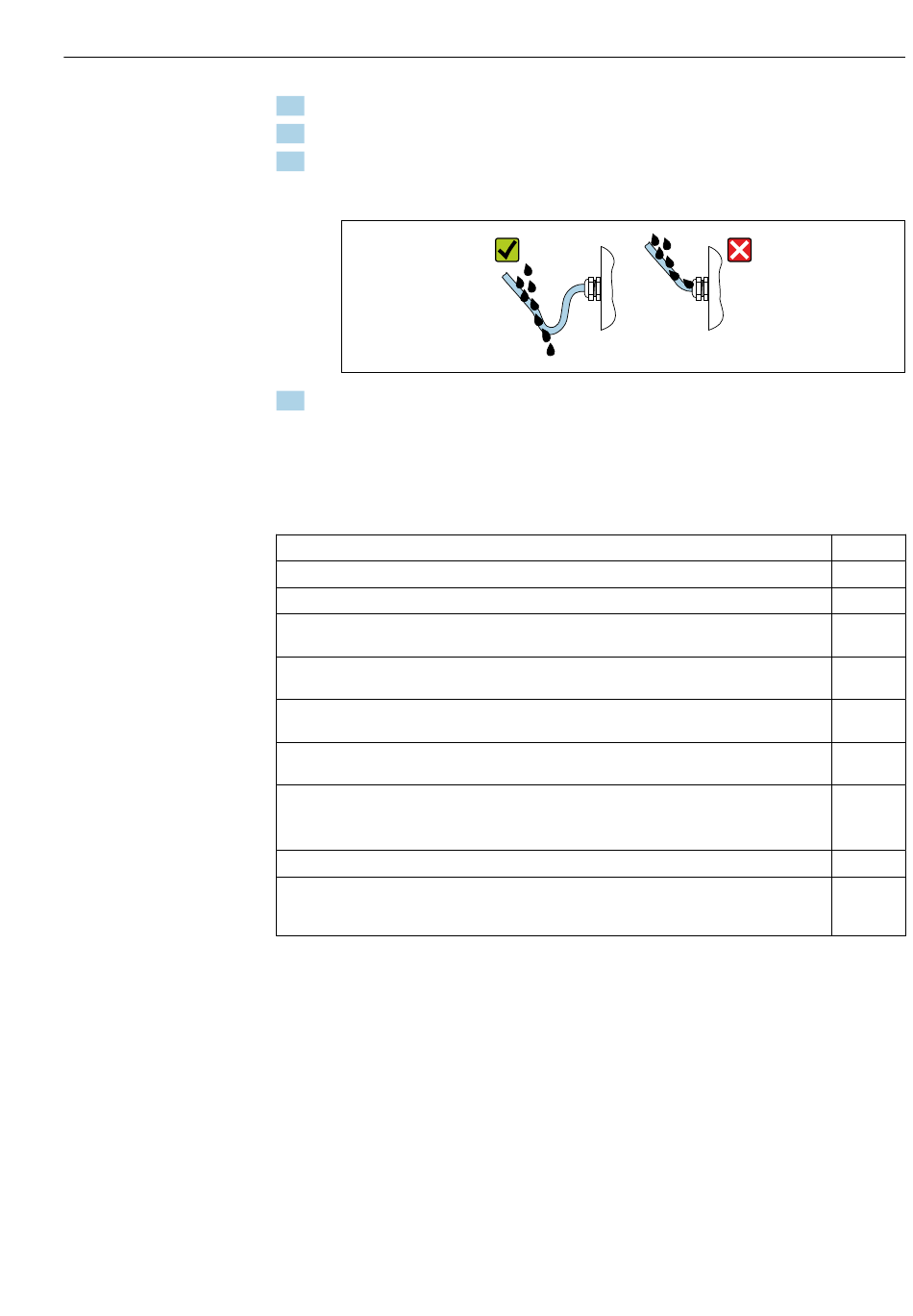

5. Afin d' e mpêcher la pénétration d' h umidité dans l' e ntrée de câble :
Poser le câble de sorte qu' i l forme une boucle vers le bas avant l' e ntrée de câble ("piège
à eau").

6. Les presse-étoupe fournis ne garantissent pas la protection du boîtier en cas
d' u tilisation. Ils doivent par conséquent être remplacés par des bouchons aveugles
correspondant à la protection du boîtier.
7.8 Contrôle du raccordement
L' a ppareil et le câble sont-ils intacts (contrôle visuel) ?
Les câbles utilisés satisfont-ils aux exigences →  30?
Les câbles installés sont-ils exempts de toute contrainte et posés de façon sûre ?
Tous les presse-étoupe sont-ils montés, serrés fermement et étanches ? Chemin de câble avec
"piège à eau" →  40 ?
Selon la version de l' a ppareil :
Tous les connecteurs sont-ils solidement serrés →  33 ?
La tension d' a limentation correspond-elle aux spécifications de la plaque signalétique du
transmetteur →  113 ?
L' a ffectation des bornes →  31 ou l' a ffectation des broches du connecteur d' a ppareil →  32
est-elle correcte ?
En présence de tension :
La LED d' a limentation sur le module électronique du transmetteur est-elle allumée en vert
→  12 ?
La compensation de potentiel est-elle établie correctement ?
Selon la version de l' a ppareil :
• Les vis de fixation sont-elles serrées avec le couple de serrage correct ?
• Le crampon de sécurité est-il bien serré ?
Raccordement électrique
A0029278










