6.2.3 Montage du capteur
AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
‣
Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du
raccord process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
1. S' a ssurer que le sens de la flèche sur le capteur coïncide avec le sens d' é coulement du
produit.
2. Afin d' a ssurer le respect des spécifications de l' a ppareil, monter l' a ppareil de mesure
entre les brides de conduite et centré dans la section de mesure.
3. En cas d' u tilisation de disques de mise à la terre, respecter les instructions de
montage fournies.
4. Tenir compte des couples de serrage requis pour les vis →  24.

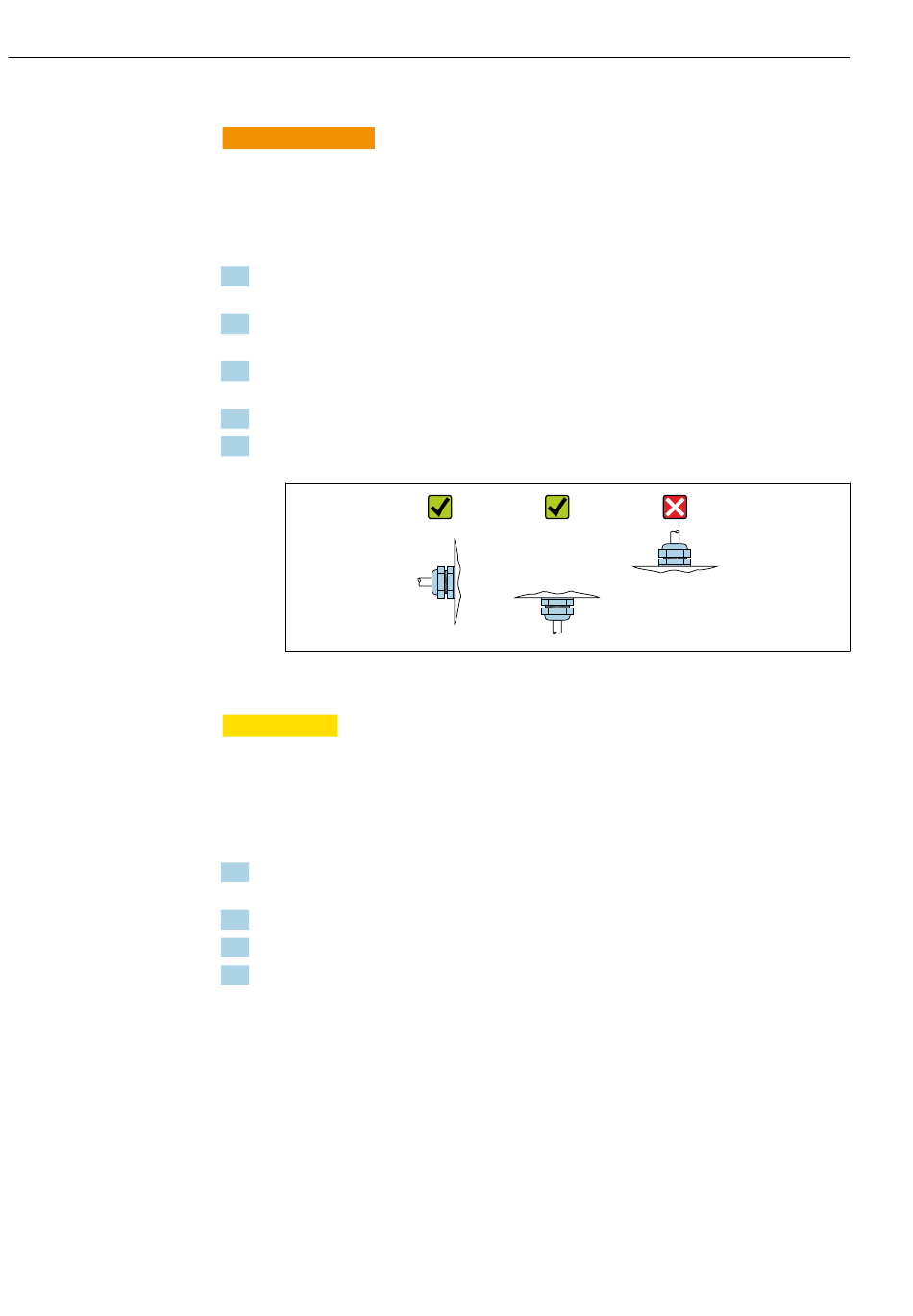

5. Monter l' a ppareil ou tourner le boîtier de transmetteur de telle sorte que les entrées
de câble ne soient pas orientées vers le haut.

Montage des joints
ATTENTION
L
Possibilité de formation d'une couche électriquement conductrice sur la face interne
du tube de mesure !
Risque de court-circuit du signal de mesure.
‣
Ne pas utiliser de masse d' é tanchéité électriquement conductrice comme le graphite.
Lors du montage des joints, tenir compte des points suivants :
1. Lors du montage des raccords process, veiller à ce que les joints correspondants
soient propres et bien centrés.
2. Pour des brides DIN : utiliser exclusivement des joints selon DIN EN 1514-1.
3. Pour un revêtement en "PFA" : en principe pas de joints supplémentaires.
4. Pour un revêtement en "PTFE" : en principe pas de joints supplémentaires.
Montage du câble de terre/des disques de mise à la terre
Respecter les informations sur la compensation de potentiel et les instructions de montage
détaillées lors de l' u tilisation de câbles de terre/disques de mise à la terre .
Couples de serrage des vis
Tenez compte des points suivants :
• Les couples de serrage de vis indiqués ne sont valables que pour des filetages graissés et
des conduites non soumises à de forces de traction.
• Serrer les vis régulièrement en croix.
• Les vis trop serrées déforment les surfaces d' é tanchéité ou endommagent les joints.
Proline Promag P 100 EtherNet/IP
Endress+Hauser
A0029263
