Proline Promag P 100 EtherNet/IP
Endress+Hauser

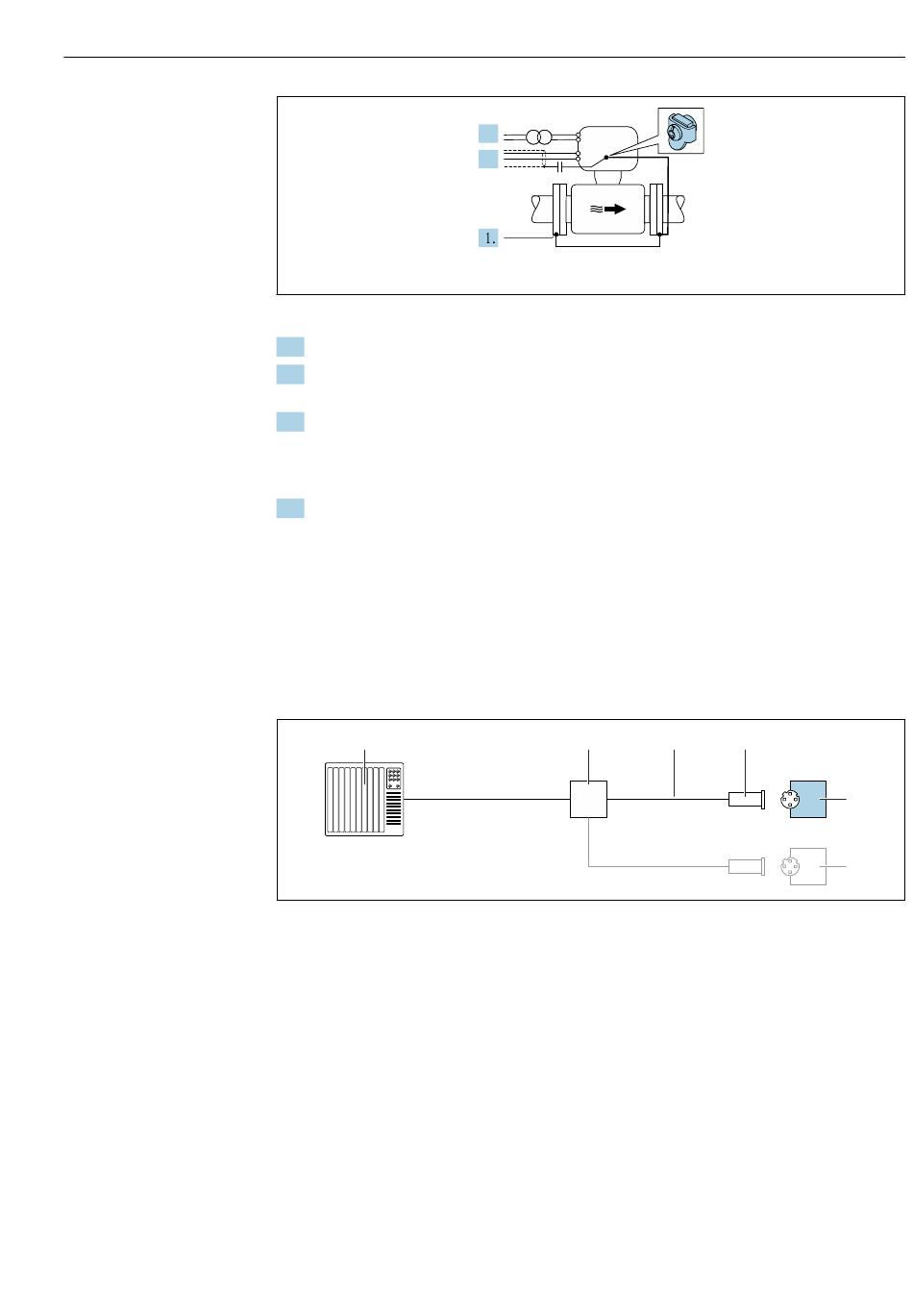

1. Raccorder les brides de tube et le transmetteur via le câble de terre.
2. Acheminer le blindage des câbles de signal via un condensateur (valeur
recommandée 1,5µF/50V).
3. Appareil raccordé à l' a limentation électrique de telle sorte qu' i l est flottant par
rapport à la terre de protection (transformateur d' i solement). Cette mesure n' e st pas
nécessaire en cas de tension d' a limentation de 24 VDC sans PE (= unité
d' a limentation SELV).
4. Utiliser l' o ption "Mesure flottante", tout en respectant les conditions de
fonctionnement de la mesure flottante.
7.5 Instructions de raccordement spéciales
7.5.1 Exemples de raccordement
EtherNet/IP
1
 12 Exemple de raccordement pour EtherNet/IP
1 Système numérique de contrôle commande (p. ex. API)
2 Commutateur Ethernet
3 Respecter les spécifications de câble
4 Connexion d' a ppareil
5 Transmetteur
7.6 Réglages hardware
7.6.1 Réglage de l'adresse de l'appareil
EtherNet/IP
L' a dresse IP de l' a ppareil de mesure peut être configurée pour le réseau à l' a ide des
commutateurs DIP.
3.
+
2.
–
PE ≠ P ≠ P
P M
2
Raccordement électrique
3 4
A0044857
5
5
A0028767
