Raccordement électrique
40
Données d' a dressage
Adresse IP et options de configuration
1er octet
192.
Configurable uniquement via adressage software
Gamme d'adresses IP 1 ... 254 (4e octet)
Broadcast adresse IP 255
Adressage au départ usine Adressage du software ; tous les commutateurs DIP pour l' a dressage hardware
sont sur OFF.
Adresse IP au départ usine Serveur DHCP actif
Pour l' a dressage d' a ppareil via le software

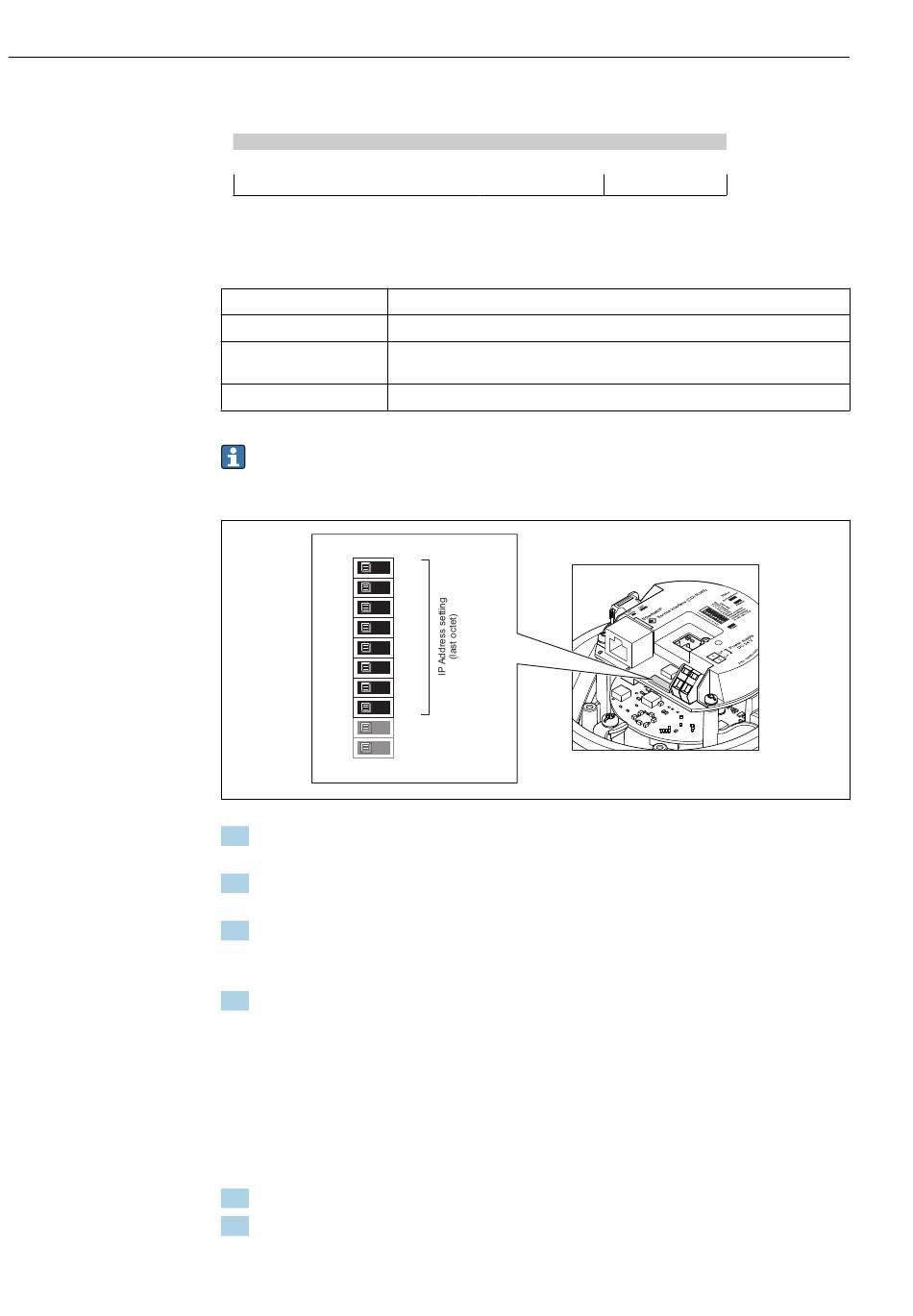

Réglage de l' a dresse
OFF ON
1
2
3
4
5
6
7
8
9
10
1. Selon la version du boîtier, desserrer le crampon de sécurité ou la vis de fixation du
couvercle du boîtier.
2. Selon la version du boîtier, dévisser ou ouvrir le couvercle du boîtier et, le cas échéant,
déconnecter l' a fficheur local du module électronique principal →  123.
3. Régler l' a dresse IP souhaitée à l' a ide des commutateurs DIP correspondants sur le
module électronique E/S.
 L' a dressage hardware avec l' a dresse IP configurée est activé après 10 s.
4. Remonter le transmetteur dans l' o rdre inverse.
7.7 Garantir l'indice de protection
L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67,
boîtier type 4X.
Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes
suivantes après le raccordement électrique :
1. Vérifier que les joints du boîtier sont propres et correctement mis en place.
2. Le cas échéant, sécher les joints, les nettoyer ou les remplacer.
2e octet 3e octet
168. 1.
↓
1
2
4
8
16
32
64
128
- Write protection
- Default Ethernet
network settings
IP 192.168.1.212
Proline Promag P 100 EtherNet/IP
4e octet
XXX
↓
Configurable via
adressage software et
hardware
Endress+Hauser
A0017913
