Proline Promag P 100 EtherNet/IP
Endress+Hauser
7.3 Raccordement de l'appareil
AVIS
Un raccordement incorrect compromet la sécurité électrique !
‣
Seul le personnel spécialisé dûment formé est autorisé à effectuer des travaux de
raccordement électrique.
‣
Respecter les prescriptions et réglementations nationales en vigueur.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection  avant de raccorder d' a utres câbles.
‣
En cas d' u tilisation en zone explosible, respecter les consignes de la documentation Ex
spécifique à l' a ppareil.
7.3.1 Raccordement du transmetteur
Le raccordement du transmetteur dépend des variantes de commande suivantes :
• Version de boîtier : compact ou ultracompact
• Variante de raccordement : connecteur ou bornes de raccordement
A
1 5

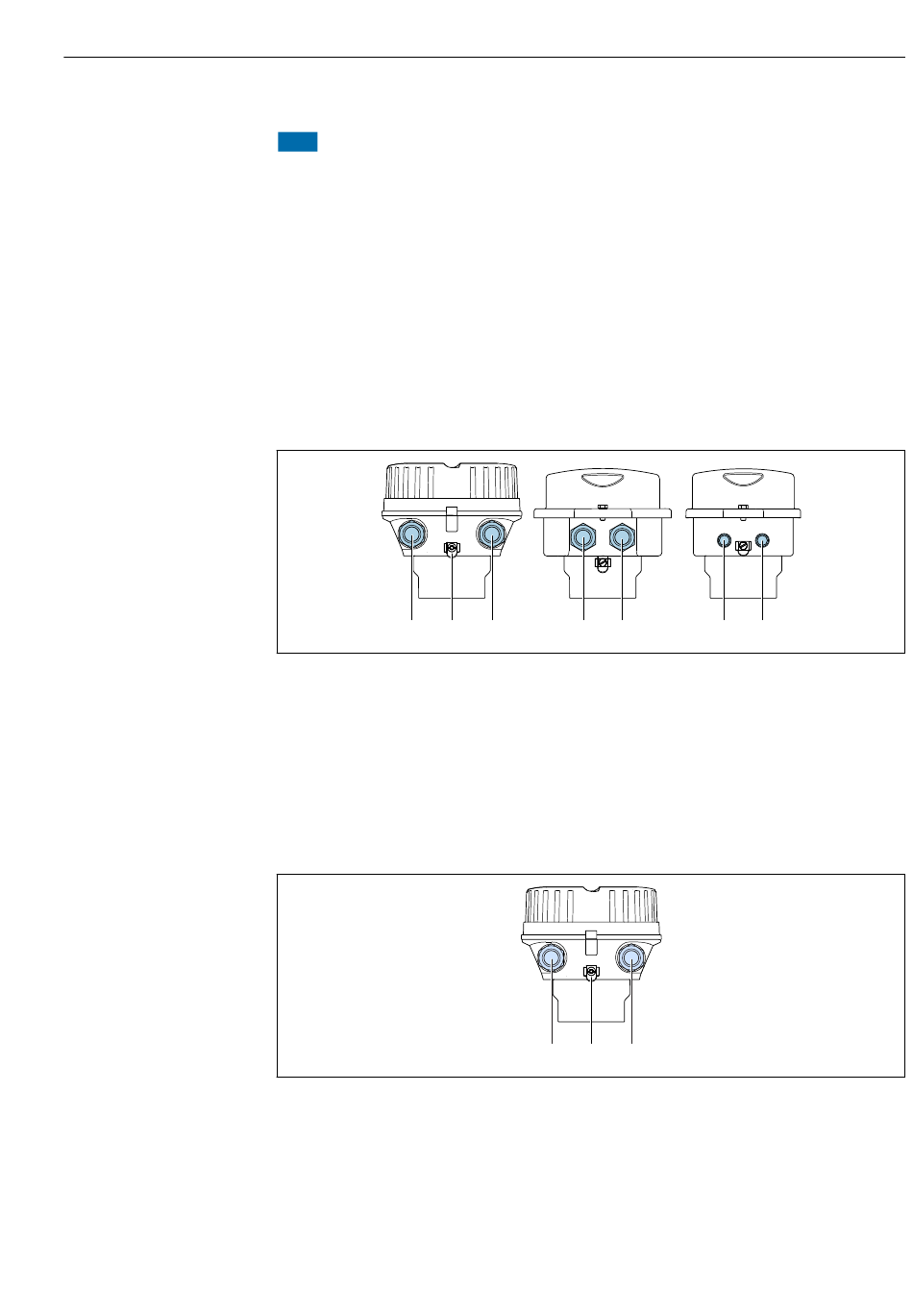

 9 Versions de boîtiers et variantes de raccordement
A Version de boîtier : compact, revêtu, aluminium
B Version de boîtier : compact, hygiénique, inox
C Version de boîtier : ultracompact, hygiénique, inox
1 Entrée de câble ou connecteur pour transmission du signal
2 Entrée de câble ou connecteur pour tension d' a limentation
3 Connecteur pour transmission du signal
4 Connecteur pour tension d' a limentation
5 Borne de terre. Les cosses de câble, les clips de conduite ou les disques de mise à la terre sont recommandés
pour l' o ptimisation de la mise à la terre/du blindage.
 10 Versions de boîtiers et variantes de raccordement
A Version de boîtier : compact, revêtu, aluminium
1 Entrée de câble ou connecteur pour transmission du signal
2 Entrée de câble ou connecteur pour tension d' a limentation
3 Borne de terre. Les cosses de câble, les clips de conduite ou les disques de mise à la terre sont recommandés
pour l' o ptimisation de la mise à la terre/du blindage.
B
2 1 2
A
3
1 2
Raccordement électrique
C
3 4
A0016924
A0019824
