Proline Promag P 100 EtherNet/IP
Endress+Hauser

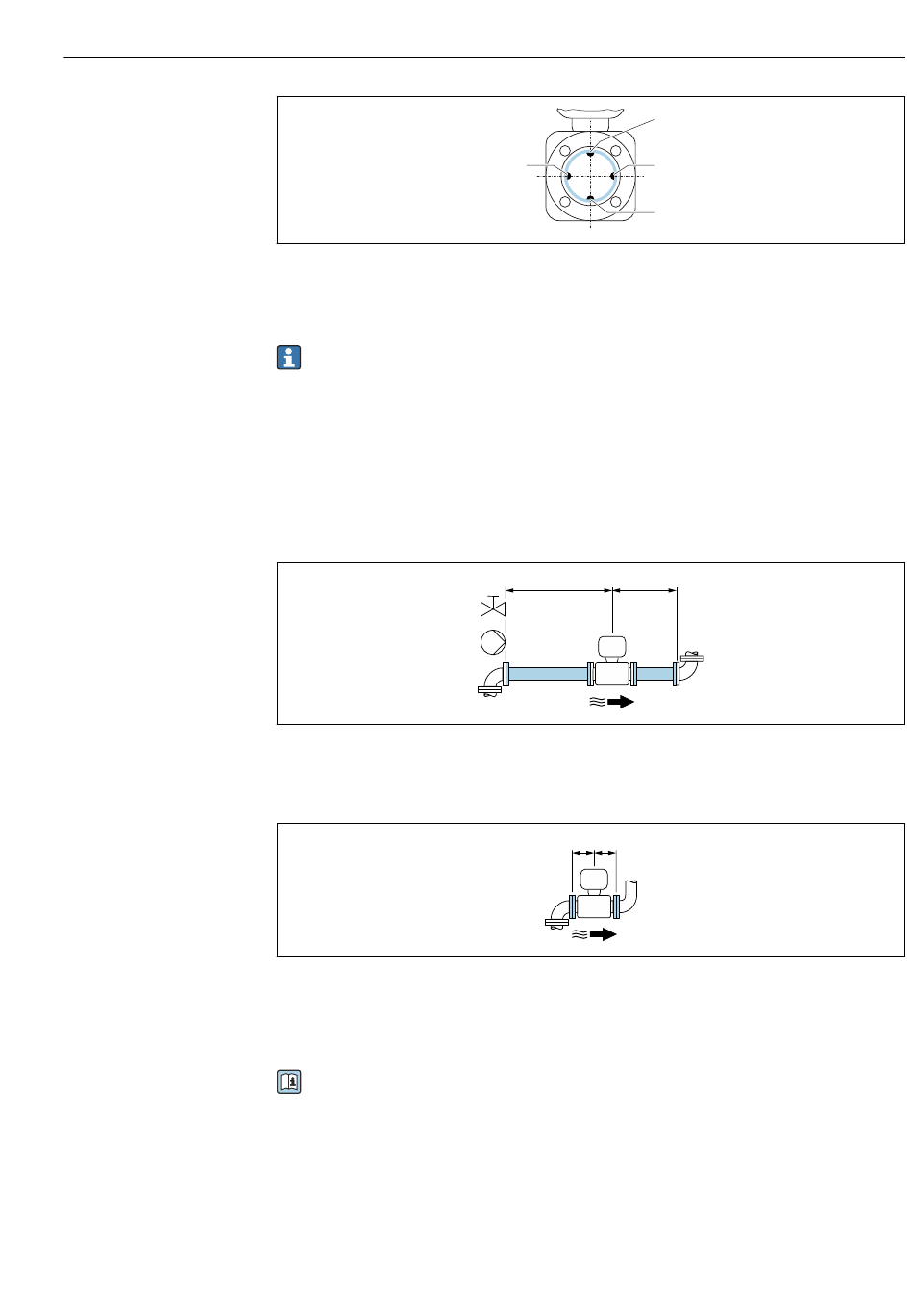

1 Electrode DPP pour la détection présence produit/tube de mesure vide
2 Electrodes de mesure pour la détection du signal
3 Electrode de référence pour la compensation de potentiel
Les appareils de mesure avec des électrodes en tantale ou en platine peuvent être
commandés sans électrode DPP. Dans ce cas, la détection de présence de produit est
réalisée par les électrodes de mesure.
Longueurs droites d'entrée et de sortie
Le capteur doit, dans la mesure du possible, être monté en amont d' é léments comme les
vannes, T, coudes, etc.
Pour le respect des spécifications de précision, tenir compte des longueurs droites d' e ntrée
et de sortie suivantes :
 5 Variante de commande "Construction", option A "Longueur d' i nsertion courte, ISO/DVGW jusqu' à DN400,
DN450-2000 1:1" et variante de commande "Construction", option B "Longueur d' i nsertion longue, ISO/
DVGW jusqu' à DN400, DN450-2000 1:1.3"
 6 Variante de commande "Construction", option C "Longueur d' i nsertion courte ISO/DVGW jusqu' à DN300,
sans longueur droite d' e ntrée et de sortie, tube de mesure étroit"
Dimensions de montage
Pour les dimensions et les longueurs de montage de l' a ppareil, voir la documentation
"Information technique", chapitre "Construction mécanique".
1
2 2
3
≥ 5 × DN ≥ 2 × DN
≥ 0 × DN
Montage
A0029344
A0028997
A0032859
