Caractéristiques techniques
Configuration à distance
Interface service
124
Lors de certains travaux sur l' a ppareil de mesure (par ex. raccordement électrique), il est
recommandé de déconnecter l' a fficheur local du module électronique principal :
1. Appuyer sur les fermetures latérales de l' a fficheur local.
2. Retirer l' a fficheur local du module électronique principal. Attention à la longueur du
câble de raccordement.
Une fois les travaux terminés, enficher à nouveau l' a fficheur local.
Via réseau EtherNet/IP
Cette interface de communication est disponible dans les versions d' a ppareil avec
EtherNet/IP.
Topologie en étoile
1

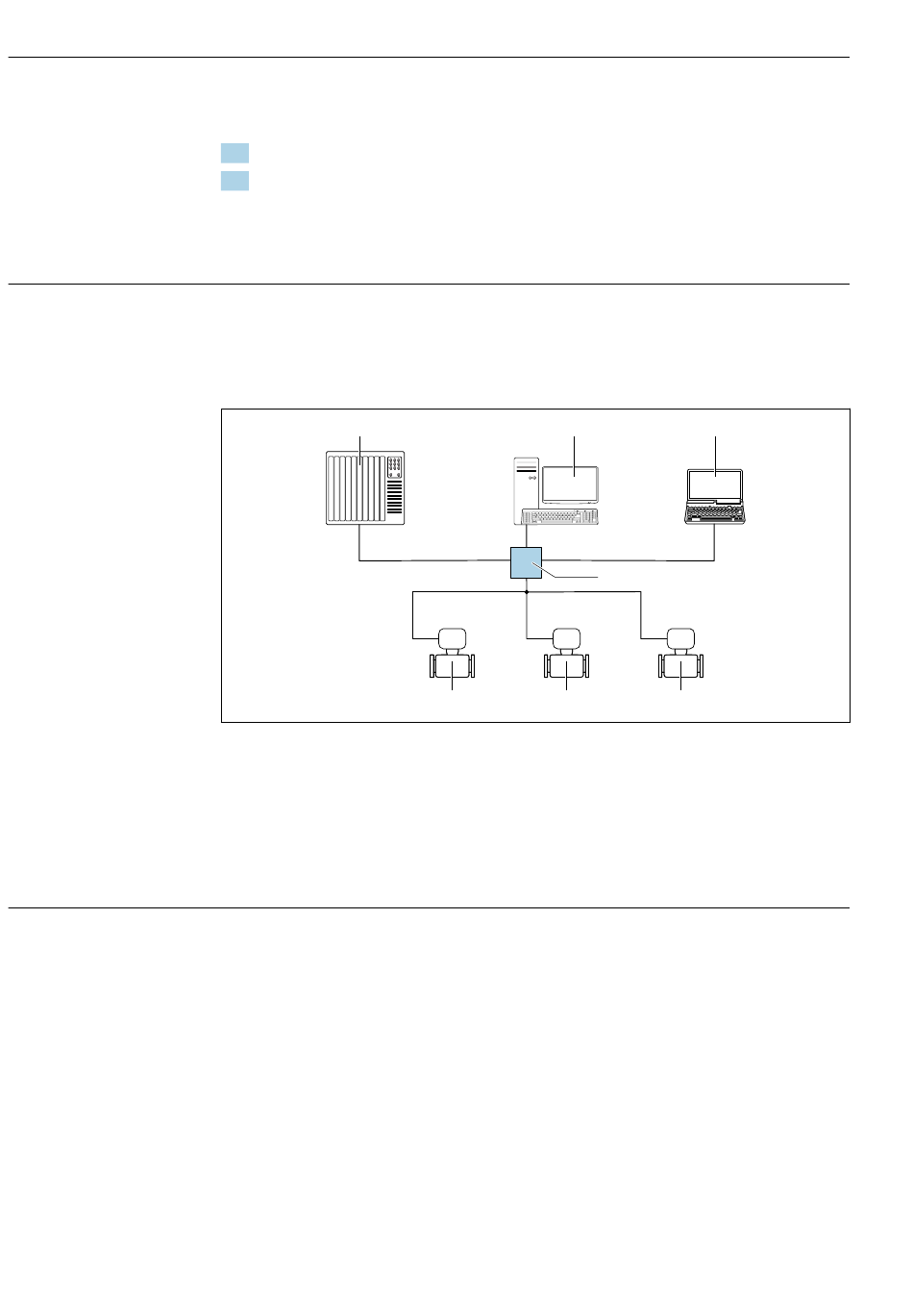

 20 Options pour la configuration à distance via le réseau EtherNet/IP : topologie en étoile
1 Système/automate, par ex. "RSLogix" (Rockwell Automation)
2 Station de travail pour la configuration d' a ppareils de mesure : avec Custom Add-on-Profile pour "RSLogix
5000" (Rockwell Automation) ou avec Electronic Data Sheet (EDS)
3 Ordinateur avec navigateur web (par ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration (par ex. FieldCare, DeviceCare) avec COM DTM "CDI Communication TCP/IP"
4 Commutateur Ethernet
5 Appareil de mesure
Via interface service (CDI-RJ45)
Proline Promag P 100 EtherNet/IP
2
4
5 5
3
5
A0032078
