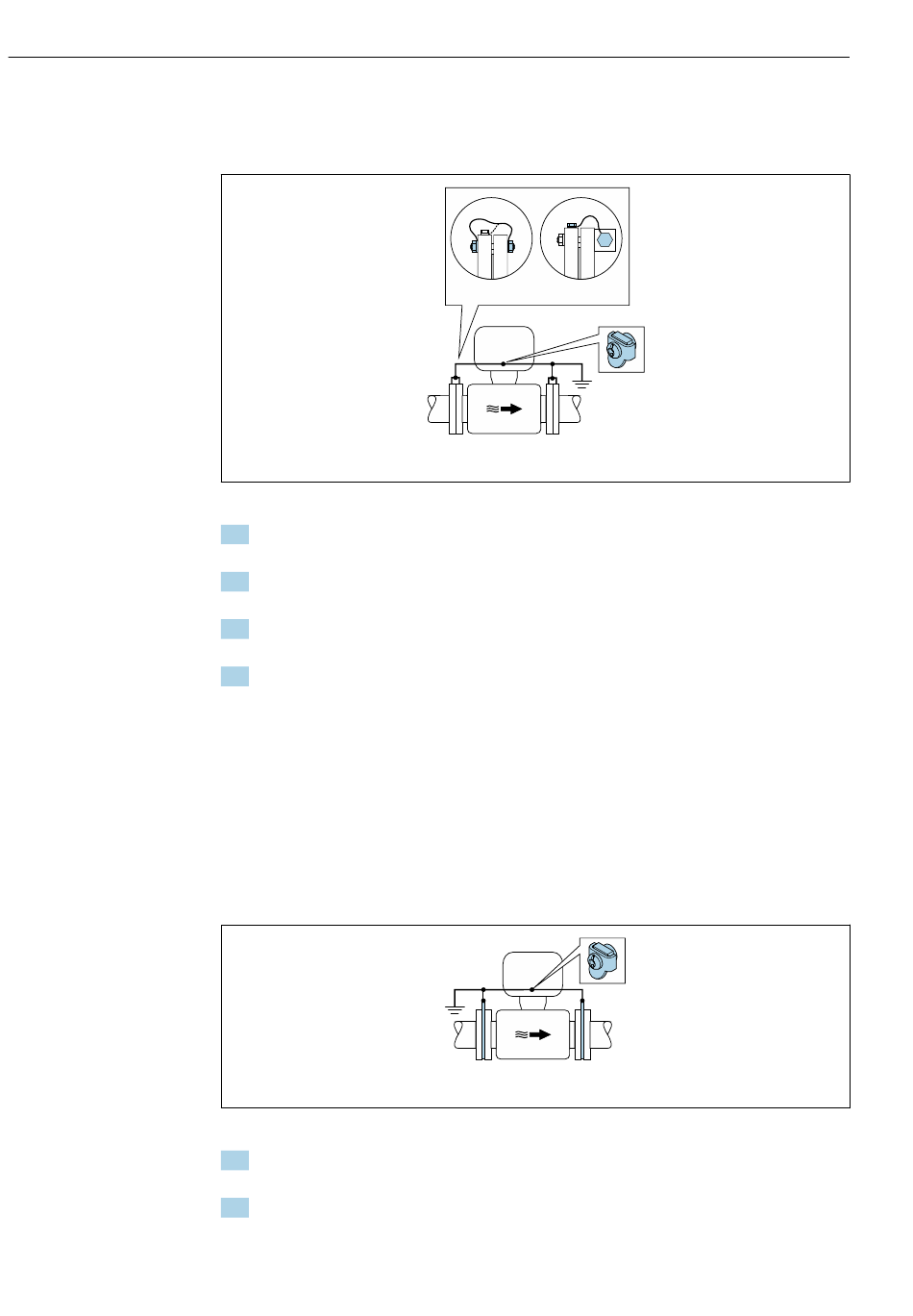

Raccordement électrique
36
Conditions de départ :
• Les tubes ne sont pas suffisamment mis à la terre.
• Les tubes de mesure sont conducteurs et au même potentiel électrique que le produit
1. Avec un câble de terre, relier les deux brides du capteur à la bride de la conduite et les
mettre à la terre.
2. Mettre le boîtier de raccordement du transmetteur ou du capteur à la terre via la
borne de terre prévue à cet effet.
3. Pour DN ≤ 300 (12") : relier le câble de terre aux vis des brides directement sur le
revêtement de bride conducteur du capteur.
4. Pour DN ≥ 350 (14") : relier le câble de terre directement sur le support métallique de
transport. Respecter les couples de serrage des vis : voir les Instructions condensées
relatives au capteur.
Tube en plastique ou tube muni d'un revêtement isolant
Le produit est mis au potentiel de terre.
Conditions de départ :
• Le tube a un effet isolant.
• Une mise à la terre du produit à faible impédance à proximité du capteur n' e st pas
garantie.
• Des courants de compensation à travers le produit ne peuvent être exclus.
1. Raccorder les disques de mise à la terre à la borne de terre du boîtier de raccordement
du transmetteur ou du capteur via le câble de terre.
2. Raccorder la connexion au potentiel de terre.
Proline Promag P 100 EtherNet/IP
DN 300
DN 350
≥
≤
PE = P
=
P
P
M
PE = P
=
P
P
M
A0042089
A0044856
