Proline Promag P 100 EtherNet/IP
Endress+Hauser
Diamètre de câble
• Raccords de câble fournis :
M20 × 1,5 avec câble ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Bornes à ressort :
Sections de fils 0,5 ... 2,5 mm
7.2.3 Affectation des bornes
Transmetteur
Variante de raccordement EtherNet/IP
Caractéristique de commande "Sortie", Option N
Selon la version du boîtier, les transmetteurs peuvent être commandés avec des bornes ou
des connecteurs.
Types de raccordement disponibles
Caractéristique
de commande
Sortie
"Boîtier"
Option A Connecteur
→  32
Option A Connecteur
→  32
Caractéristique de commande "Boîtier" :
Option A : compact, alu revêtu
3

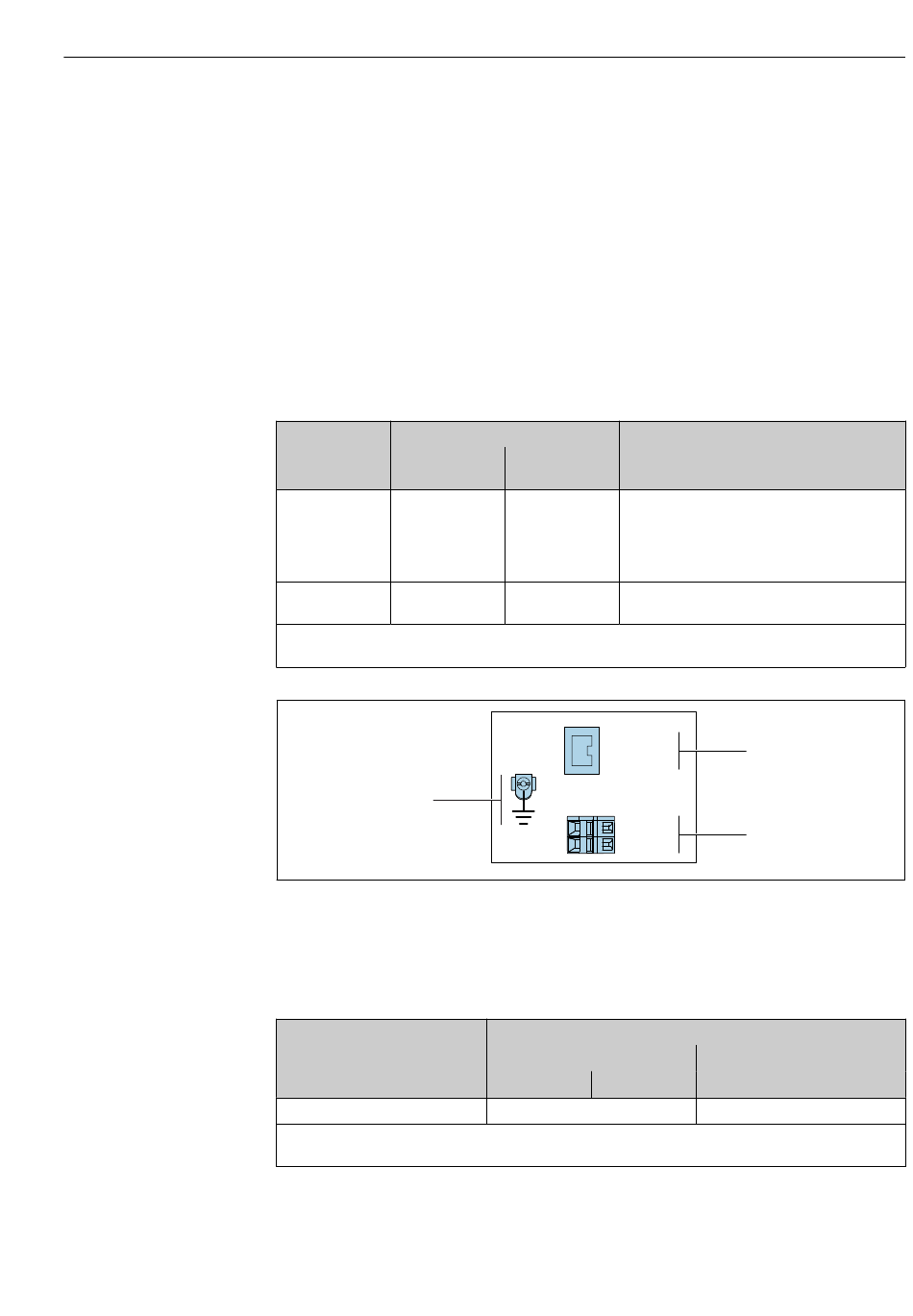

 8 Affectation des bornes EtherNet/IP
1 Tension d' a limentation : DC 24 V
2 EtherNet/IP
3 Connexion pour blindage de câble (signaux IO), le cas échéant, et/ou terre de protection de la tension
d' a limentation, le cas échéant. Pas pour l' o ption C "Ultra-compact, hygiénique, inox".
Caractéristique de commande
"Sortie"
Option N
Caractéristique de commande "Sortie" :
Option N : EtherNet/IP
2 (20 ... 14 AWG)
Options possibles pour la caractéristique de
Alimentation
électrique
Bornes • Option L : connecteur M12x1 + filetage NPT ½"
• Option N: connecteur M12x1 + presse-étoupe
M20
• Option P : connecteur M12x1 + filetage G ½"
• Option U : connecteur M12x1 + filetage M20
Connecteur Option Q : 2 x connecteur M12x1
→  32
1 +
L
_
2
L
Numéro de borne
Alimentation électrique
2 (L-) 1 (L+)
DC 24 V
Raccordement électrique
commande
"Raccordement électrique"
2
1
Sortie
Connecteur M12x1
EtherNet/IP
A0017054
