Raccordement électrique
34
mm (in)

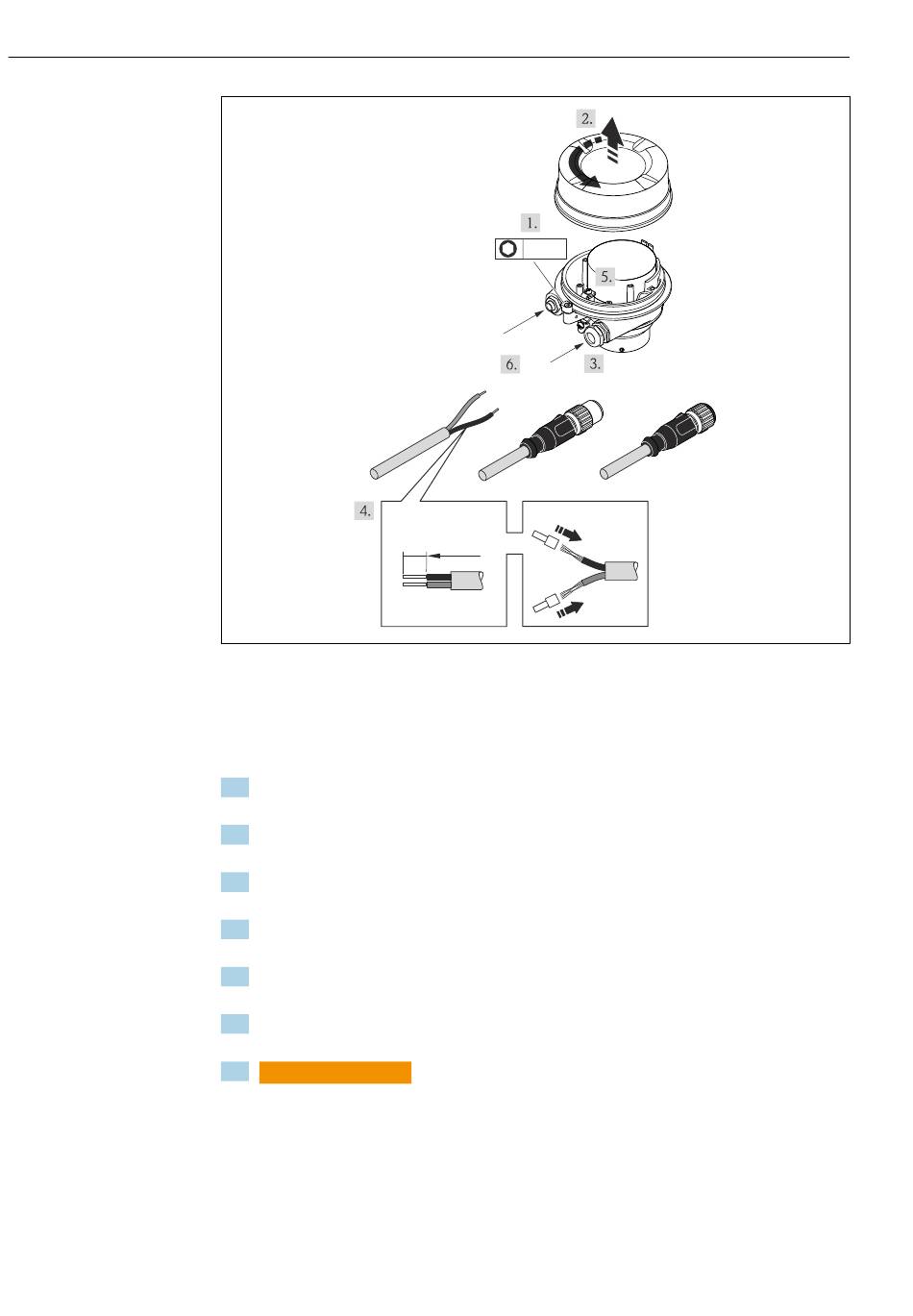

 11 Versions d' a ppareil avec exemples de raccordement
1 Câble
2 Connecteur pour transmission du signal
3 Connecteur pour tension d' a limentation
Pour la version d' a ppareil avec connecteur : suivre uniquement l' é tape 6.
1. Selon la version du boîtier, desserrer le crampon de sécurité ou la vis de fixation du
couvercle de boîtier.
2. Selon la version du boîtier, dévisser ou ouvrir le couvercle de boîtier et déconnecter
l' a fficheur local du module électronique principal, si nécessaire →  123.
3. Passer le câble à travers l' e ntrée de câble. Pour garantir l' é tanchéité, ne pas retirer la
bague d' é tanchéité de l' e ntrée de câble.
4. Dénuder le câble et ses extrémités. Dans le cas de fils toronnés : sertir en plus des
extrémités préconfectionnées.
5. Raccorder le câble selon l' a ffectation des bornes ou l' a ffectation des broches du
connecteur .
6. Selon la version de l' a ppareil, serrer les presse-étoupe ou enficher le connecteur et le
serrer fermement .
7.
AVERTISSEMENT
L
Suppression du degré de protection du boîtier en raison d'une étanchéité
insuffisante de ce dernier !
‣
Visser la vis sans l' a voir graissée. Les filets du couvercle sont enduits d' u n
lubrifiant sec.
Remonter le transmetteur dans l' o rdre inverse.
3 mm
1 2
10 (0.4)
Proline Promag P 100 EtherNet/IP
3
Endress+Hauser
A0019823
