Vue d'ensemble de l'analyseur
A
Rotor
B
Système de transfert
C
Unité photométrique
D
Circuit imprimé principal
w Principaux composants matériels
Roche Diagnostics
Analyseur cobas c 111 · 4.3 ou supérieure · Guide utilisateur · 4.5
B
A
K
E
Piège à bulle
F
Zone échantillons
G
Écran tactile
H
Module seringue
Rotor
Système de transfert
Description du matériel

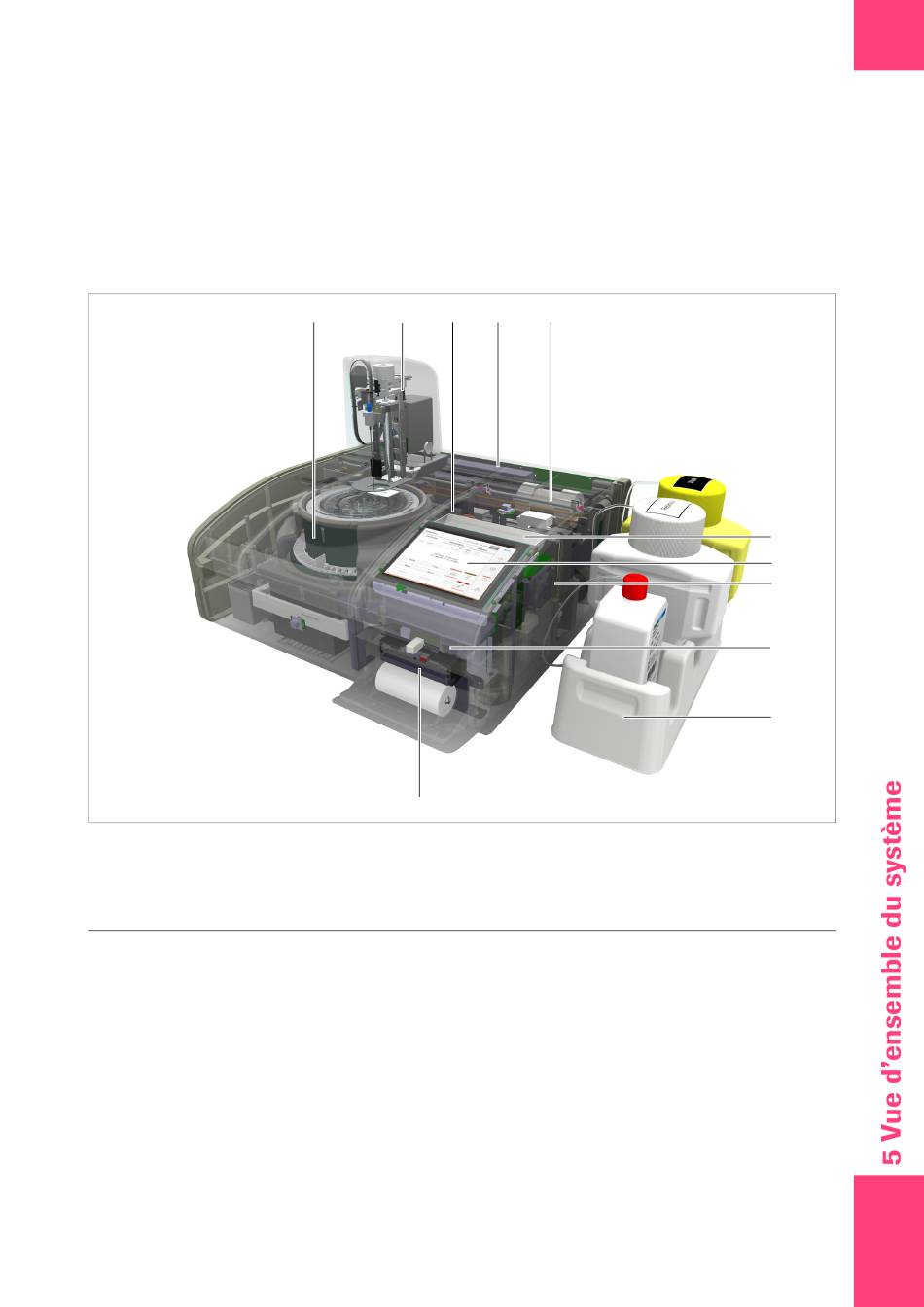

La figure suivante illustre les principaux composants du
cobas c 111 analyzer.
C
D
E
I
Port USB avant
J
Portoir de fluides externe
K
Imprimante
Il inclut une zone réfrigérée réservée aux réactifs (unité
de refroidissement) ainsi qu'un incubateur pour chauffer
les cuvettes. Il déplace les flacons de réactifs et les
segments de cuvette dans la position adéquate pour les
opérations de chargement, de retrait, de pipetage et de
mesure.
u Rotor (46)
Il permet de pipeter les échantillons, réactifs et autres
fluides de leur contenant d'origine à leur contenant de
destination (cuvettes ou station de rinçage, par exemple).
u Système de transfert (52)
33
F
G
H
I
J
