3. Ouvrir la fenêtre et/ou la porte pour accéder à l'intérieur de l'imageur. En mode Nettoyer
le système, le bras de manipulation des lames et le capot macro peuvent être déplacés.
• Pour déplacer le bras de manipulation des lames, pousser, tirer ou tourner doucement le bras
de manipulation des lames. Le bras de manipulation des lames se déplace vers la gauche,
la droite, l'avant, l'arrière, le haut ou le bas.
• Pour déplacer le capot macro, le soulever doucement.
Attention : A l'intérieur de l'imageur numérique, ne toucher que les composants décrits dans
ces instructions de maintenance. D'autres composants fragiles doivent être dans la bonne position
et ne pas être endommagés pour que l'imageur numérique fonctionne correctement.

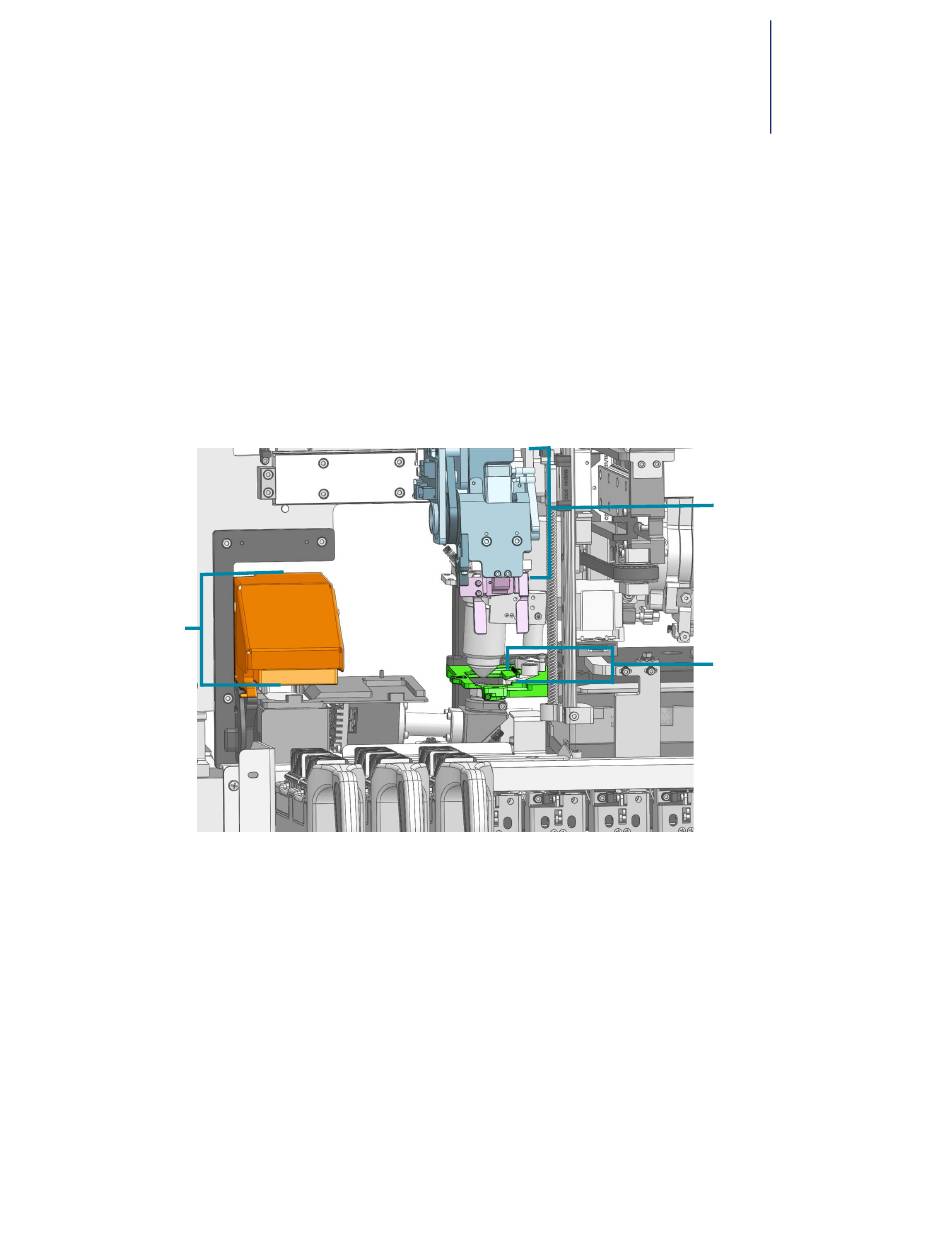

Capot macro
Intérieur de l'imageur numérique - Capots ôtés pour montrer les détails
Figure 5-3 Nettoyer le système : Le capot macro, le bras de manipulation des lames et
le portoir de lames de la station de numérisation sont mobiles.
M
AINTENANCE DE L
Manuel d'utilisation de l'imageur numérique Genius
'
IMAGEUR NUMÉRIQUE
Bras de manipulation
des lames
Portoir de lames
de la station de
numérisation
