4
Tournez légèrement le kit de cartouche vers la droite pour le
verrouiller la broche.
5
Insérez le piston (Fig. 2.0,16) dans le support de cartouche
avec le piston correctement installé dans la cartouche.
6
Alignez les douilles de positionnement du piston avec les
fentes à baïonnette du support de cartouche et tournez vers la
gauche jusqu'à ce qu'il se verrouille.
7
Raccordez le flexible pneumatique dans la prise d'air du piston
(Fig. 2.0, 4).
8
Fermer le couvercle de sécurité.
DOUILLE DE
VERROUILLAGE
GOUPILLES
TIGE DE
MÉLANGE
93

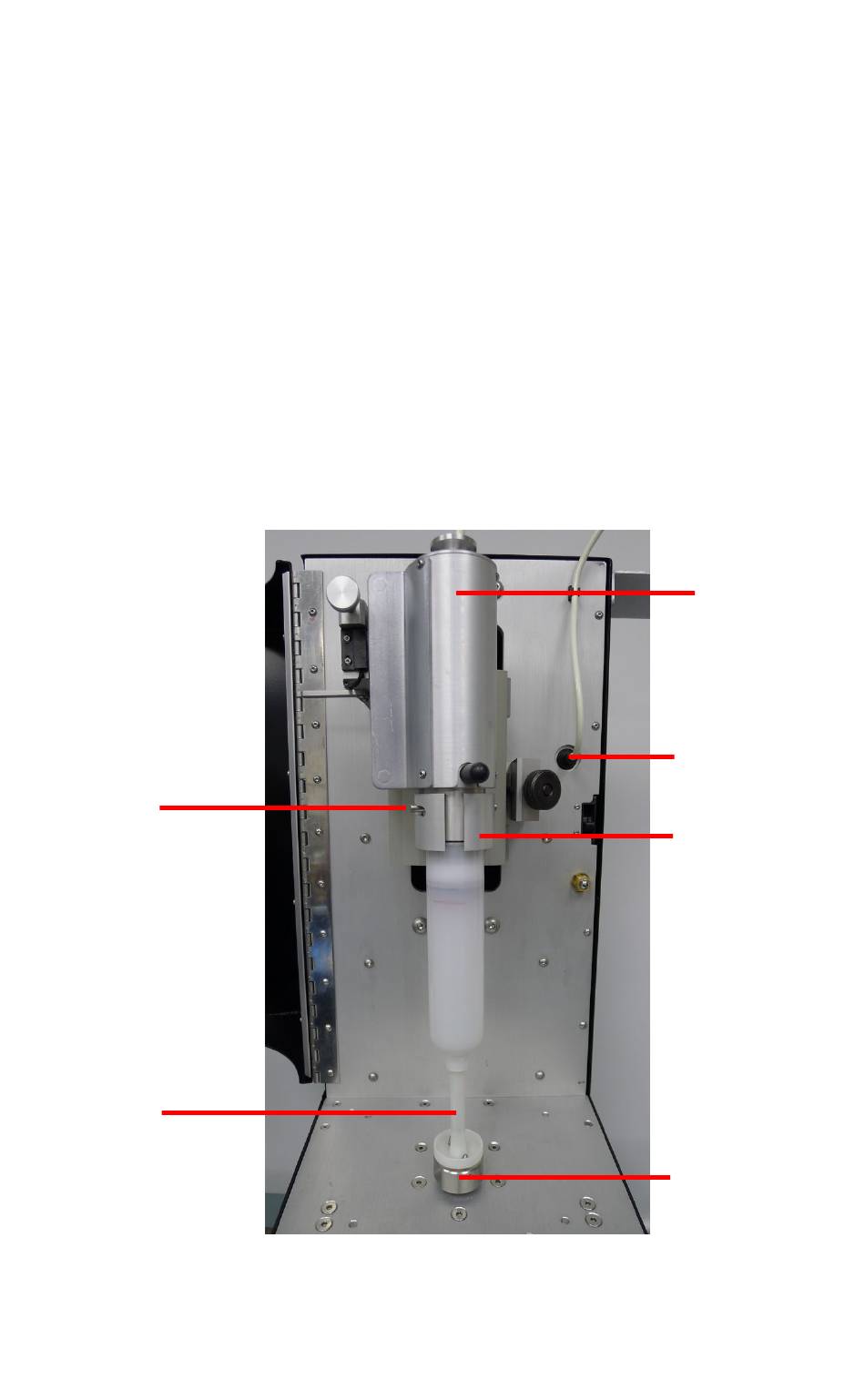

Figure 12.0 Charger le kit de cartouche
PISTON
PLONGER
ENTRÉE D'AIR
SUPPORT
CARTOUCHE
ENTRAINEMENT
BROCHE
