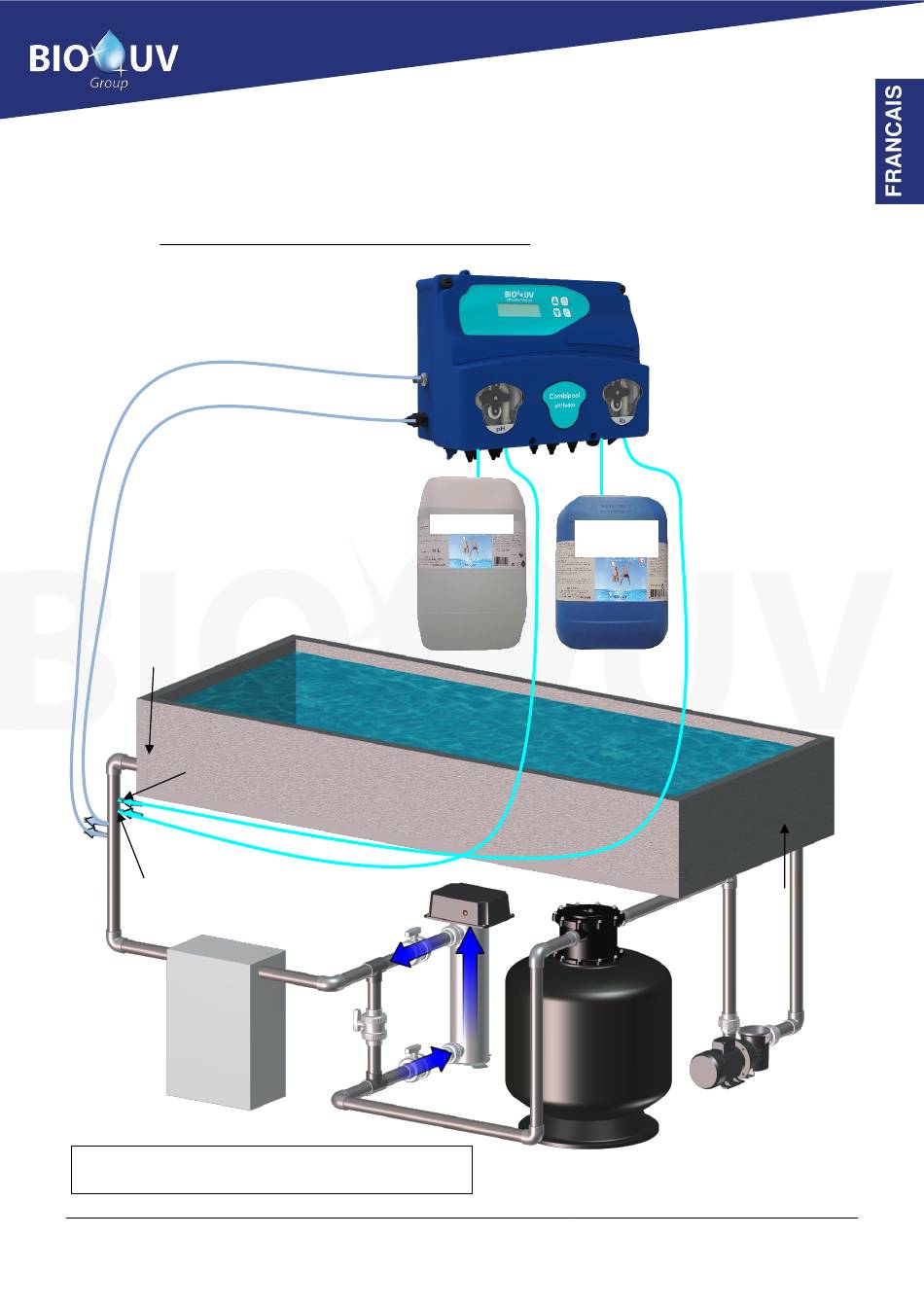

5. Schéma d'installation type
Les colliers de prise en charge en diamètre 63 doivent impérativement être installé sur la canalisation:
•
après le filtre et après le réacteur UV
•
porte-sonde pH ou Redox sur le dessus (inclinaison max à 45° de la verticale) en amont des clapets
d'injection
•
là où la pression aux points d'injection est inférieure à 1 bar.
Sonde d'analyse
pH
Sonde d'analyse Redox
Refoulement
Injection
Rémanent
Injection
pH minus
Réchauffeur
L'installation d'un kit de mise à la terre est
recommandée
Combipool-pHRedox_(Multi) - DOC015452 - Ind. A03 - 23/12/2020
Marque, Modèles et Brevets déposés - Produits exclusifs
pH Minus
Bassin
Psicine
Réacteur UV
Rémanent
(Chlore)
Pompe
Filtre
Copyright BIO-UV
Skimmers
Page 9
