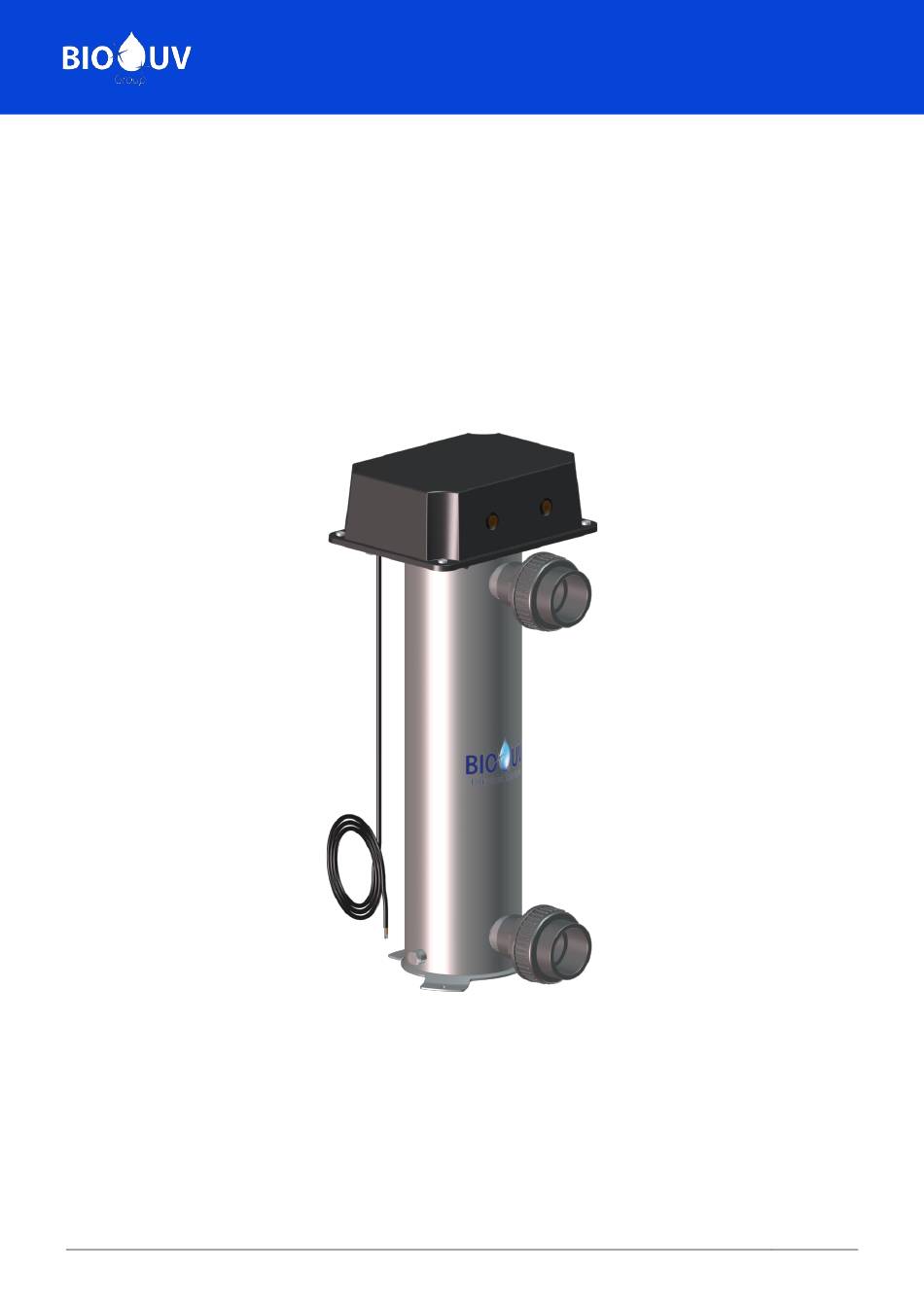

- Page 1 Notice d’installation et de maintenance Sterilisateur de la gamme UV UV170 – UV250 – UV340 Piscines ou spas BIO-UV Group UV_Piscine_Multilampe_(Francais) - DOC013842 - Ind. B00 - 12/05/2023 Page 1...
- Page 2 Nous vous remercions d’avoir choisi un réacteur BIO-UV. Notre matériel a été conçu pour vous offrir un fonctionnement fiable et sécurisé pendant de longues années. Les réacteurs BIO-UV ont été conçus pour être rapidement et facilement installés. Leur conception permet également une maintenance aisée. Lisez attentivement cette notice afin de bénéficier du fonctionnement optimum de votre réacteur.
- Page 3 A. Avertissements de sécurité • Eteindre l’appareil 10 minutes avant toute intervention de façon à le laisser refroidir. • Eteindre l’appareil en cas d’arrêt prolongé du débit d’eau Attention : • Ne jamais s’exposer au rayonnement des lampes Ultra-violet Cet appareil en fonctionnement.
- Page 4 • Ne jamais dévisser l’écrou d’étanchéité de la gaine quartz lorsque le réacteur est en charge. La gaine quartz pourrait être expulsée du réacteur avec force et vous blesser. • En cas de fuite ou de micro-fuite, le réacteur doit être isolé et vidangé...
- Page 5 C. Caractéristiques techniques GAMME UV UNITE UV170 UV250 UV340 Référence standard PVUI001635 PVUI001636 PVUI001637 REACTEUR Matière Inox 316L Inox 316L Inox 316L Finition Poli miroir Poli miroir Poli miroir Pression de service max Débit max (après pertes de charge) m3/h Temps d’exposition...
- Page 6 D. Rappels et conseils Compte tenu de l’environnement et du fonctionnement d’une piscine, il est essentiel de rappeler les règles fondamentales entre les différents paramètres que sont l’hydraulicité, la filtration et l’équilibre de l’eau permettant, quel que soit le traitement d’eau utilisé, d’obtenir un résultat à la hauteur de nos attentes, tout en réduisant l’apport des différents produits chimiques et en évitant les catastrophes désagréables et coûteuses.
- Page 7 6. Les paramètres d’une eau équilibrée • Le pH indique l’alcalinité ou l’acidité de l’eau. Il est généralement souhaitable de le maintenir aux environs de 7 (PH neutre). ❖ Si inférieur à 7 : eau acide, agressive pour la peau et les revêtements de bassin. ❖...
- Page 8 E. Guide d’installation 1. Avant-propos Les réacteurs BIO-UV sont livrés complets, prêts à être raccordés. Il est impératif de lire toutes les instructions de ce manuel avant de faire fonctionner le réacteur. Avant de démarrer l’installation, veuillez-vous munir de gants de protection.
- Page 9 à celle du réacteur ➢ Les raccords unions, facilitant la pose et la dépose, vous sont fournis en diamètre 50 (UV170), 63 (UV250), ou 75 (UV340). Si un by-pass est utilisé pour le chauffage, l’appareil BIO-UV doit être installé avant le by-pass.
- Page 10 5. Consignes pour le raccordement électrique IMPORTANT : • Les raccordements doivent être exécutés par un technicien qualifié. • Un dispositif à courant résiduel (RCD) ne dépassant pas 30mA doit être présent. Un fusible 16A ou un disjoncteur thermique de calibre 16A-courbe C doit également être installé...
- Page 11 b.) Cas particulier Vous avez un contacteur avec une bobine non alimentée en 220-240Vac (12VAC ou 24VAC): 1. Munissez-vous d’un relais (non fourni) qui doit : • avoir une tension de bobine identique à celle de la bobine de votre contacteur, •...
- Page 12 6. Schémas électriques L’appareil BIO-UV a été câblé pour un raccordement à la terre ! INTERRUPTEUR VOYANT VOYANT N = Neutre / L = Phase / PE = Terre Copyright BIO-UV Group – Marques, modèles et brevets déposés – Produit exclusif UV_Piscine_Multilampe_(Francais) - DOC013842 - Ind.
- Page 13 F. Préparation de la piscine 1. Dans le cas d’une piscine neuve ou d’une eau neuve ➢ Après remplissage (utiliser l’eau du réseau de ville) vérifier la propreté des skimmers et du filtre, effectuer une dose choc de BIO-UV CHOC, à raison de 2 L de BIO-UV CHOC pour 10m3 (à verser directement dans un des skimmers) afin de parfaire ce grand nettoyage (filtration en marche pendant 48h).
- Page 14 H. Mise en service Interrupteur Voyant de fonctionnement Marche/Arrêt lampe Vérifier tout d’abord que le réacteur UV et la pompe doseuse BIO-UV (option) ont été correctement installés (voir E. Guide d’installation) Régler les horloges du coffret de filtration et heure d’injection de la pompe doseuse Ajuster le temps de filtration à...
- Page 15 I. Les 4 étapes incontournables 1. L’équilibre de l’eau Augmenter le pH avec du pH+ Le pH doit être maintenu entre 7 et 7.4 Diminuer le pH avec du pH- Le TAC doit être maintenu entre 10 et 15°F Utiliser du TAC+ 2.
- Page 16 J. Maintenance • Toute intervention sur l’appareil doit être effectuée par une personne qualifiée et habilitée. • L’appareil doit être déconnecté du réseau électrique avant toute intervention. • Veuillez couper l'alimentation électrique grâce au disjoncteur qui protège votre équipement. • La manipulation des lampes UV et des gaines quartz doit absolument se faire avec des gants de protection pour ne pas laisser de traces qui pourraient altérer la qualité...
- Page 17 Retirer les lampes (aidez-vous du connecteur si nécessaire) et déposez-les sur une surface propre et douce. Effectuer cette opération délicatement sans toucher le verre de la lampe avec les mains. Ne pas laisser tomber la lampe dans la gaine quartz, elle pourrait se casser et endommager le quartz.
- Page 18 2. Démontage de la gaine quartz Chaque année il est nécessaire de vérifier que les gaines quartz ne soient pas opacifiées par les dépôts calcaires. Celles-ci doivent être parfaitement transparentes pour ne pas réduire le passage des rayons ultraviolets. Le stérilisateur doit être impérativement HORS TENSION, ISOLÉ, et VIDANGÉ.
- Page 19 En restant bien dans l’axe, introduire les gaines quartz propres, l’une après l’autre, dans l’appareil jusqu’à son logement au fond du réacteur. A l’aide de votre doigt à l’intérieur de la gaine, positionner le quartz dans l’embase en caoutchouc au fond de l’appareil.
- Page 20 K. Vue Eclatée REFERENCES REPERE DESIGNATION UV170 UV250 UV340 Voyant lampe ELE000817 ELE000817 ELE000817 Capot PLA003223 PLA003223 PLA003223 Connecteur ELE002603 ELE002603 ELE002603 Lampe UV LPE000004 LPE000004 LPE000005 Ecrou d’étanchéité USI000018 USI000018 USI000018 Rondelle plate PIE000659 PIE000659 PIE000659 Gaine quartz QUA000017...
- Page 21 L. Recyclage 1. Lampes et composants électroniques Conformément à la directive DEEE 2012/19 / UE relative aux déchets d'équipements électriques et électroniques, les composants électronique et les lampes usagées doivent être collecté par une filière spécifique et ne doivent pas être jetés dans une poubelle classique. Les lampes usagées mais intactes peuvent être renvoyées chez BIO-UV (organisme agréé...
- Page 22 M. Encombrement UV170 UV250 UV340 Dimensions en mm 702,5 D (Dégagement pour maintenance quartz + lampe) 62,5 94,5 94,5 Type de raccordement Filetage mâle Filetage mâle Filetage mâle Raccordement 1''1/2 2''1/2 Copyright BIO-UV Group – Marques, modèles et brevets déposés – Produit exclusif UV_Piscine_Multilampe_(Francais) - DOC013842 - Ind.
- Page 23 N. Conditions de garanties La garantie des appareils de la gamme BIO-UV s’exerce dans les conditions suivantes : 5 ans pour le réacteur Inox (matériaux et soudures) sauf dans les cas d’utilisation dans un milieu ou une ambiance très corrosifs (milieu saumâtre ou très salin, eau de mer, proximité de produits acides et corrosifs, utilisation d’acide chlorhydrique).
- Page 24 O. Conclusion Le système BIO-UV apporte une qualité d’eau, un confort et une tranquillité sans égale. Une mise en œuvre simple, un entretien et après-vente réduits permettent d’optimiser sa fiabilité. Ce principe de traitement d’eau physique, le rayonnement des UV- C offre un concept qui respecte l’environnement sans aucun résidu chimique nocif, tant pour les humains que pour la nature.
