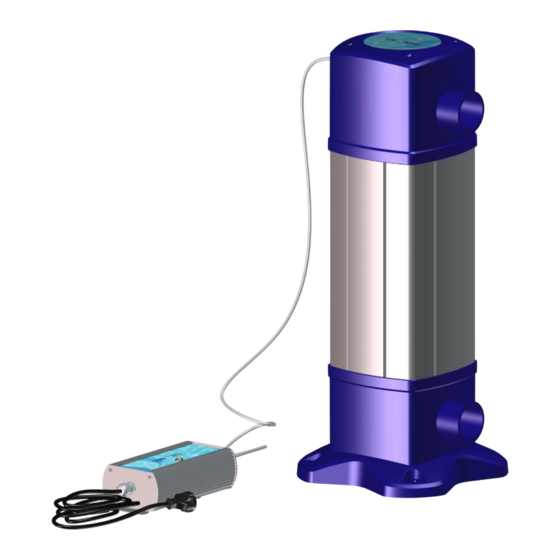

- Page 1 STERILISATEUR DE LA GAMME UV NEO NOTICE D’INSTALLATION ET DE MAINTENANCE UV_NEO_(Francais) - DOC016581 - Ind. A03 - 14/12/2021...
-
Page 2: Table Des Matières
Nous vous remercions d’avoir choisi un réacteur BIO-UV. Notre matériel a été conçu pour vous offrir un fonctionnement fiable et sécurisé pendant de longues années. Les réacteurs BIO-UV ont été conçus pour être rapidement et facilement installés. Leur conception permet également une maintenance aisée. Lisez attentivement cette notice afin de bénéficier du fonctionnement optimum de votre réacteur. -
Page 3: Avertissements De Sécurité
A. AVERTISSEMENTS DE SECURITE • Eteindre l’appareil 10 minutes avant toute intervention de façon à le laisser refroidir. • L’appareil ne doit pas fonctionner sans débit (asservissement aux pompes) Attention : • Ne jamais s’exposer au rayonnement de la lampe Ultra-violet Cet appareil en fonctionnement. -
Page 4: Description De Symboles Utilisés
• Ne jamais dévisser l’écrou d’étanchéité de la gaine quartz lorsque le réacteur est en charge. La gaine quartz pourrait être expulsée du réacteur avec force et vous blesser. • En cas de fuite ou de micro-fuite, le réacteur doit être isolé et vidangé... -
Page 5: Caractéristiques Techniques
C. CARACTERISTIQUES TECHNIQUES UNITE UV NEO 12 UV NEO 18 UV NEO 25 Référence standard PUV016570 PUV016571 PUV016572 REACTEUR Matière Débit max (après pertes de charge) m3/h Diamètre A) Longueur hors tout 1019 1273 B) Profondeur C) Entraxe de fixation 1052 D) Espace de service 1100... -
Page 6: Guide D'installation
D. GUIDE D’INSTALLATION 1. Avant-propos Les réacteurs BIO-UV sont livrés complets, prêts à être raccordés. Il est impératif de lire toutes les instructions de ce manuel avant de faire fonctionner le réacteur. Avant de démarrer l’installation, veuillez-vous munir de gants de protection. 2. -
Page 7: Installation Du Réacteur
4. Installation du réacteur ➢ Pour faciliter la maintenance, nous recommandons la présence d’un By-pass. ➢ Le réacteur doit être installé en position verticale (entrée d’eau par le bas) UNITE UV NEO 12 UV NEO 18 UV NEO 25 D) Espace de service mm 1100 Raccord union Ø75... -
Page 8: Consignes Pour Le Raccordement Électrique
5. Consignes pour le raccordement électrique IMPORTANT : • Les raccordements doivent être exécutés par un technicien qualifié. • Un dispositif à courant résiduel (RCD) ne dépassant pas 30mA doit être présent. Un fusible 16A ou un disjoncteur thermique de calibre 16A-courbe C doit également être installé... -
Page 9: B.) Cas Général
b.) Cas général Vous avez un contacteur avec une bobine alimentée en 120-240Vac (220-240Vac pour UV NEO 25) : 1. Raccorder le réacteur UV au coffret de filtration comme indiqué ci-dessous : Coffret de Horloge filtration Pompe Contacteur Prise Secteur Terre= Vert/jaune, L (Phase) = Marron (120-240Vac, 220-240Vac pour UV NEO 25), N (Neutre) = Bleu 2. -
Page 10: Vérifications Avant Mise En Route
E. VERIFICATIONS AVANT MISE EN ROUTE ➢ Vérifier la conformité du branchement électrique dans le coffret de filtration (voir D.5. Consignes pour le raccordement électrique). ➢ Vérifier que la partie supérieure de l’appareil a bien été repositionnée. ➢ Vérifier que les raccords unions et colliers de prise en charge sont bien positionnés et serrés sur les refoulements. -
Page 11: Maintenance
G. MAINTENANCE Toute intervention sur l’appareil doit être effectuée par une personne qualifiée et habilitée. L’appareil doit être déconnecté du réseau électrique avant toute intervention. Veuillez couper l'alimentation électrique grâce au disjoncteur qui protège votre équipement. La manipulation des lampes UV et des gaines quartz doit absolument se faire avec des gants de protection pour ne pas laisser de traces qui pourraient altérer la qualité... - Page 12 Assurez-vous que la lampe soit suffisamment refroidie avant de la manipuler. Retirer la lampe (aidez-vous du connecteur si nécessaire) et déposez-la sur une surface propre et douce. Effectuer cette opération délicatement sans toucher le verre de la lampe avec les mains. Ne pas laisser tomber la lampe dans la gaine quartz, elle pourrait se casser et endommager le quartz.
-
Page 13: Démontage De La Gaine Quartz
2. Démontage de la gaine quartz Chaque année il est nécessaire de vérifier que la gaine quartz ne soit pas opacifiée par les dépôts calcaires. Celles-ci doit être parfaitement transparente pour ne pas réduire le passage des rayons ultraviolets. Le stérilisateur doit être impérativement HORS TENSION, ISOLÉ, et VIDANGÉ. - Page 14 Changer les joints d’étanchéité : (Mettre un nouveau joint à chaque changement de lampe) • Enduire le joint d’eau savonneuse, • Positionner le joint dans son logement sans utiliser d’outil. Enduire la gaine quartz d’eau savonneuse En restant bien dans l’axe, introduire la gaine quartz propre dans l’appareil jusqu’à...
-
Page 15: Dépannage
I. DÉPANNAGE La liste suivante vous guidera si vous rencontrez des problèmes lors de l’installation ou par la suite. Pour une assistance supplémentaire, contactez votre fournisseur ou BIO-UV Group à l’adresse, l’e-mail ou le téléphone indiqués en fin de manuel. Toute intervention sur l’appareil doit être effectuée par une personne qualifiée et habilitée. -
Page 16: Questions / Réponses (Faq)
Défaut Cause possible Remède Vérifier que la lampe est allumée. Si ce n’est pas le cas, suivre les instructions décrites ci- dessus. Laisser le dispositif allumé plus longtemps. S’il est relié à une minuterie, faire fonctionner la pompe de circulation plus longtemps pour que le dispositif UV NEO tourne à... -
Page 17: Recyclage
K. RECYCLAGE 1. Lampes et composants électroniques Conformément à la directive DEEE 2012/19 / UE relative aux déchets d'équipements électriques et électroniques, les composants électronique et les lampes usagées doivent être collecté par une filière spécifique et ne doivent pas être jetés dans une poubelle classique. Les lampes usagées mais intactes peuvent être renvoyées chez BIO-UV (organisme agréé... -
Page 18: Conditions De Garanties
L. CONDITIONS DE GARANTIES La garantie des appareils de la gamme BIO-UV s’exerce dans les conditions suivantes : 2 ans pour le réacteur PVC. Exclusion de garantie : Dégâts occasionnés par des surpressions (coups de bélier) Dépassement de la Pression Maximale de Service Non-respect des consignes d’installation Réacteur ayant fonctionné...
