2. Raccordements électriques:
1. Raccorder la pompe doseuse au coffret de filtration comme indiqué ci-dessous (bobine contacteur pompe
en 220V) :
Coffret
de
filtration
Terre= Vert/jaune, L = Phase = Marron (220-240Vac), N = Neutre = Bleu
2. Raccorder le câble d'asservissement « INPUT FLOW » sur la bobine du contacteur sur A1/A2
3. Brancher le câble d'alimentation « Power supply » sur une prise murale en 220v.
Combipool-pHRedox_(Multi) - DOC015452 - Ind. A03 - 23/12/2020
Marque, Modèles et Brevets déposés - Produits exclusifs
IMPORTANT :
Les raccordements doivent être exécutés par un technicien qualifié.
Un disjoncteur différentiel 30mA adapté doit être présent en tête du
coffret de filtration
Vérifier que L'alimentation électrique du boitier Combipool pH/Rédox est bien
en 220 V.
L'alimentation de la pompe doseuse doit être asservie à la filtration=>Le câble
d'asservissement « INPUT FLOW » doit être raccordé à la bobine du
contacteur de pompe
Avant de procéder aux raccordements, couper les alimentations
électriques.
Horloge
Pompe

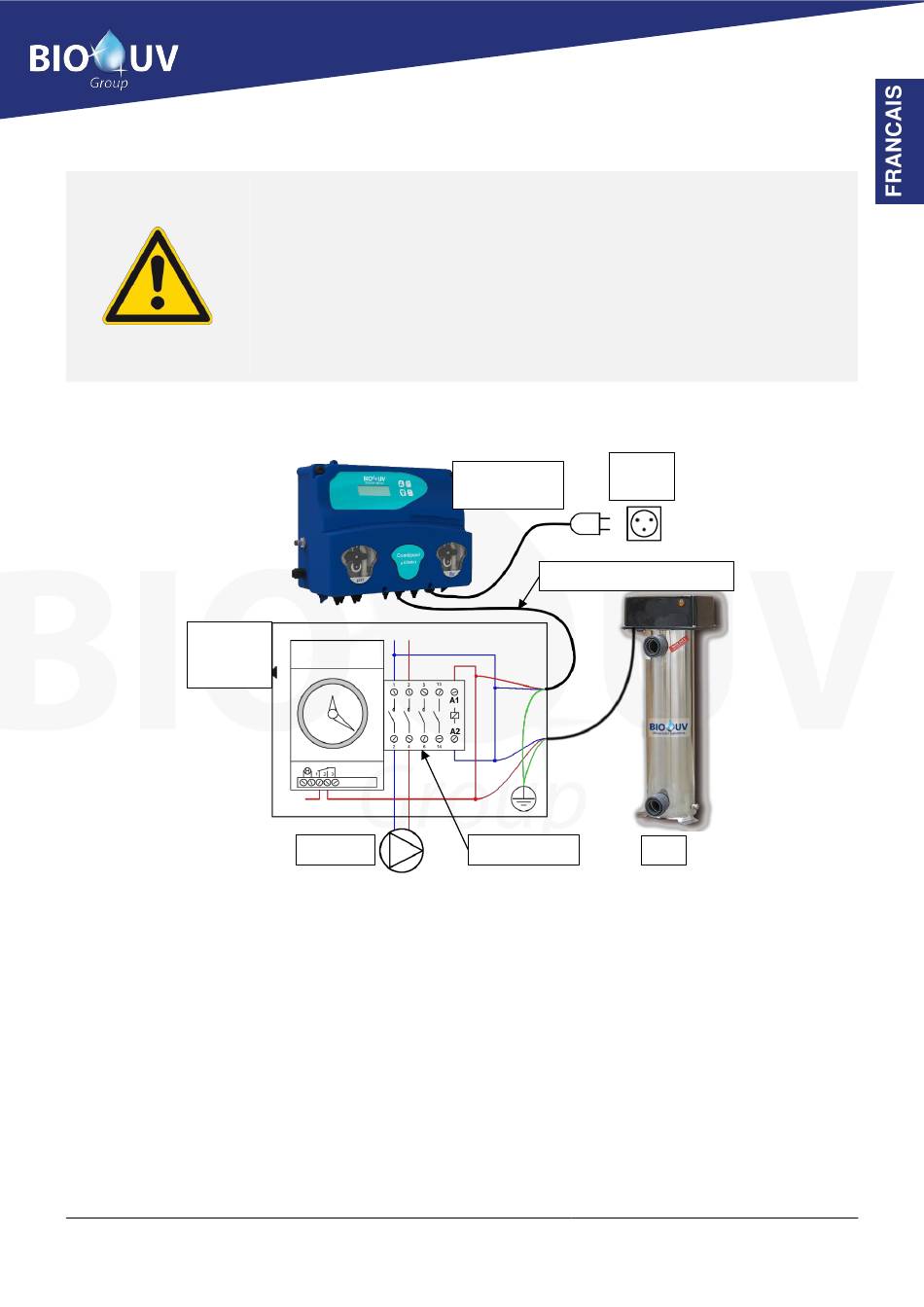

(Voir schéma de branchement électrique ci-dessous).
Prise
Combipool
220V
pH/Rédox
Câble d'asservissement
Contacteur
UV
Copyright BIO-UV
Page 7
