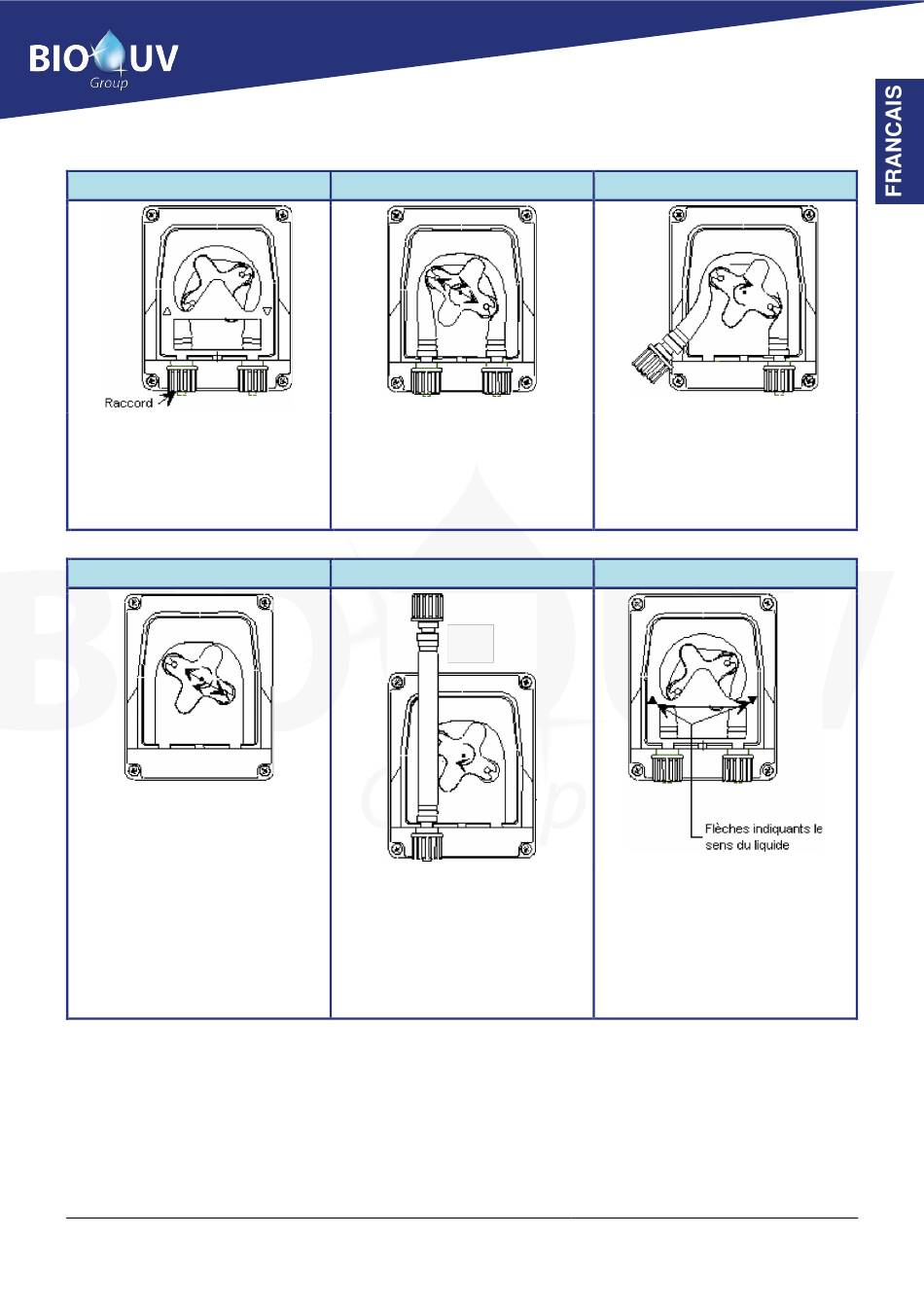

M. CHANGEMENT DU TUBE SANTOPRENE
1
Déclipser le couvercle en tirant vers
le haut le raccord de gauche
5
Positionner le galet à 10h20 en le
tournant dans le sens de la flèche
circulaire
Combipool-pHRedox_(Multi) - DOC015452 - Ind. A03 - 23/12/2020
Marque, Modèles et Brevets déposés - Produits exclusifs
2
Positionner le porte gallet à 10h20
en le tournant dans le sens de la
flèche circulaire
6
Insérer le raccord de gauche dans
son logement, puis passer le tube
sous le guide du porte galet. Tourner
le porte galet dans le sens de la
flèche circulaire, en accompagnant
dans le même temps le tube dans la
tête de pompe jusqu'au raccord de
droite
3
Dégager complètement le raccord
de gauche en le maintenant tendu
vers l'extérieur, puis tourner le porte
galet dans le sens de la flèche
circulaire, afin de dégager le tube
jusqu'au raccord de droite
7
Présenter le capot sur la pompe en
respectant le sens des flèches
(), puis presser fortement sur sa
surface, afin de l'encliqueter
totalement
Copyright BIO-UV
Page 19
