Aufbau/Installation
Versorgung Vorlage & Absaugung Rückstand
➜ Benötigter Schlauch: PTFE, transparent (mitgelieferte Meterware).
➜ Positionieren Sie den Vorlagenbehälter sowie den Rückstandsbehälter am Einsatzort
und längen Sie die beiden benötigten Schlauchstücke zwischen Behälter und
Ventilmatrix ab.

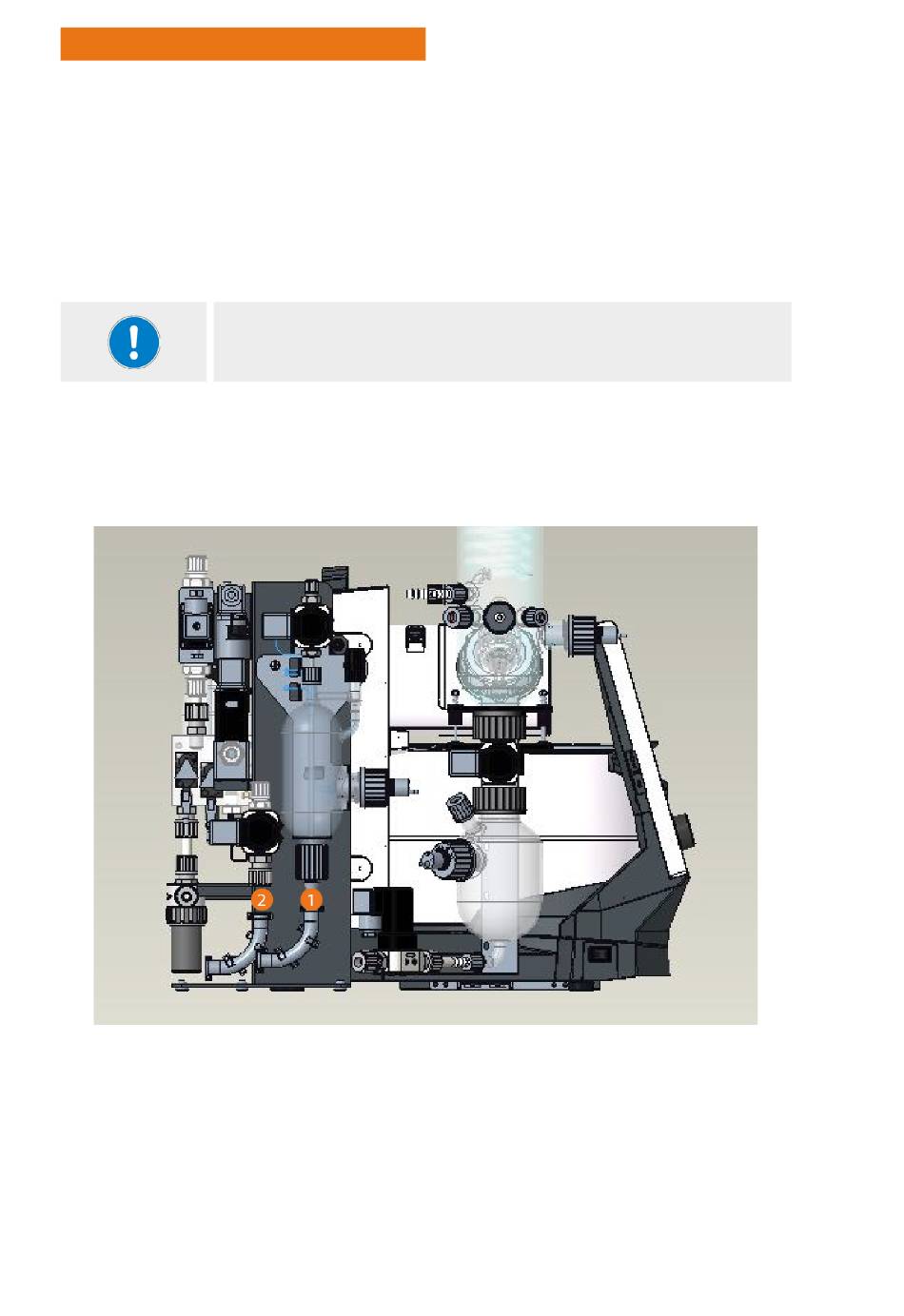

➜ Montieren Sie die Schlauchenden, die an der Ventilmatrix gesteckt werden, in die
beiden hierfür mitgelieferten Winkelspangen (siehe Abbildung, Pos. [1] und [2]).
Achten Sie darauf, dass das freie Schlauchende soweit aus
der Winkelspange ragt, dass eine sichere Verbindung am
Schlauchanschlussstück gewährleistet ist!
➜ Versorgung Vorlage: Schlauchverbindung [1] dient zur Versorgung des Systems mit
Vorlage. Führen Sie Schlauch [1] vom Vorlagesensorgefäß in den Vorlagebehälter.
➜ Absaugung Rückstand: Schlauchverbindung [2] dient zur Absaugung des
Rückstands aus dem System. Führen Sie Schlauch [2] vom Rückstandsventil in den
Rückstandsbehälter.
