Montage
Composants de la matrice à soupapes

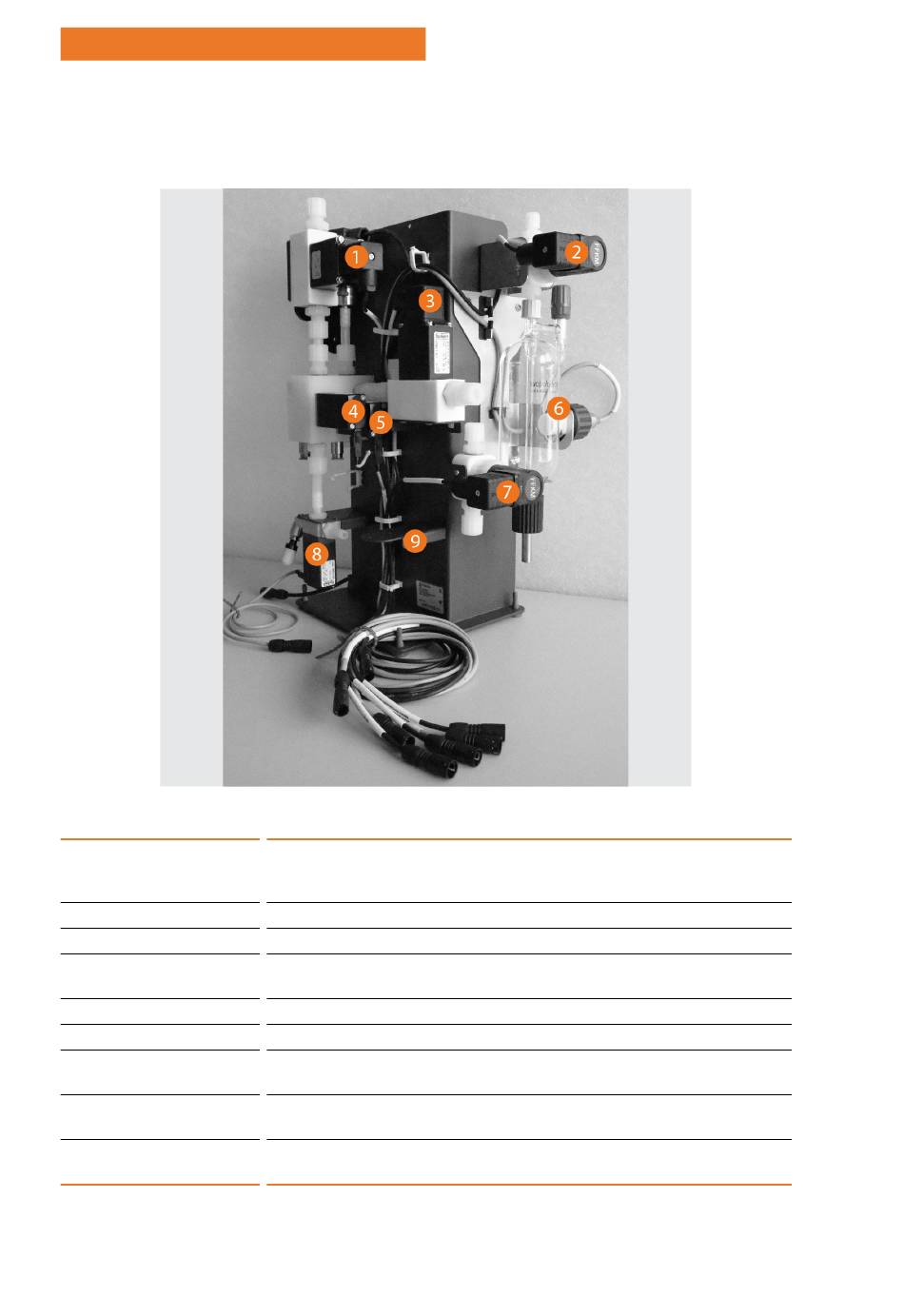

La figure suivante montre la matrice à soupapes dans sa configuration standard :
1
2
3
4
5
6
7
8
9
Composant / fonction
Soupape V5, raccord entre l'unité de mise sous vide ou
le compresseur et le condenseur (via une soupape de
commutation)
Soupape d'arrivée V1, venant du récipient collecteur
Soupape V6 vers le collecteur (vidange du collecteur)
Soupape de commutation UV1, commutation entre la pompe
à vide (dépression) et le compresseur (surpression)
Vanne de purge d'air BV1 (Distimatic)
Récipient à capteur avec capteur à collecteur S1
Soupape V3 vers le récipient à résidus (évacuation des
résidus, variante avec évacuation des résidus)
Vanne de purge d'air vide, soupape magnétique DN3 (ballon
d'évaporation)
Plaque de montage pour soupape à vide en option (variante
INTEGRATED)
