Aufbau/Installation
➜
Verschrauben Sie das vormontierte Halteblech 2 der Vakuumeinheit mit den beiden
mitgelieferten Befestigungsschrauben unterhalb von Halteblech 1 an der Rückwand
des Glaskühlerschutzes.
➜
Verbinden Sie die Anschlussblöcke der beiden Halteplatten – wie in der vorste-
henden Abbildung dargestellt – mit einem passend geschnittenen Schlauchstück
(Schlauch im Lieferumfang enthalten!).
Benutzen Sie für alle Schlauchverbindungen das mitgelieferte
Schlauchmaterial. Achten Sie darauf, Schlauchstücke an beiden
Enden mit einem geeigneten Werkzeug rechtwinklig und flächig zu
schneiden.
Jede Schnittkante muss über den gesamten Durchmesser plan an
der Dichtung des jeweiligen Verbindungsstücks aufliegen.
Nur so ist gewährleistet, dass die Verbindung ausreichend dicht
schließt!
Glassatz

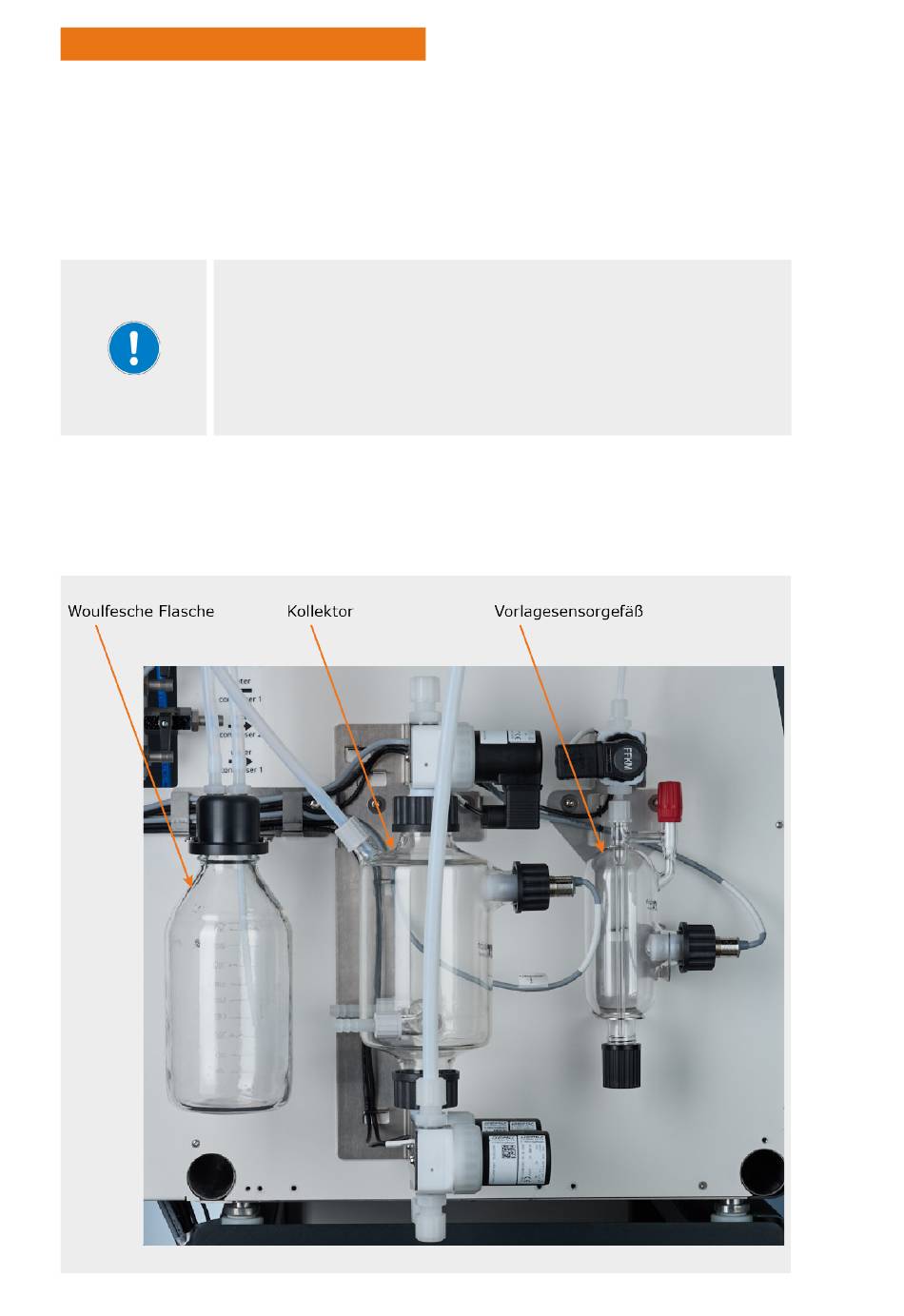

Die folgende Abbildung zeigt die Montageposition aller Glasgefäße am
Rotationsverdampfer (Maximalausstattung):
9
