Aufbau/Installation
Vakuumeinheit (Ventil V5) – Zulauf Puffergefäß
Führen Sie diesen Schritt bevorzugt VOR dem Platzieren der
Ventilmatrix am Rotationsverdampfer durch:
Für die Schlauchverbindung zwischen der Vakuumeinheit [1] mit Ventil V5 und dem

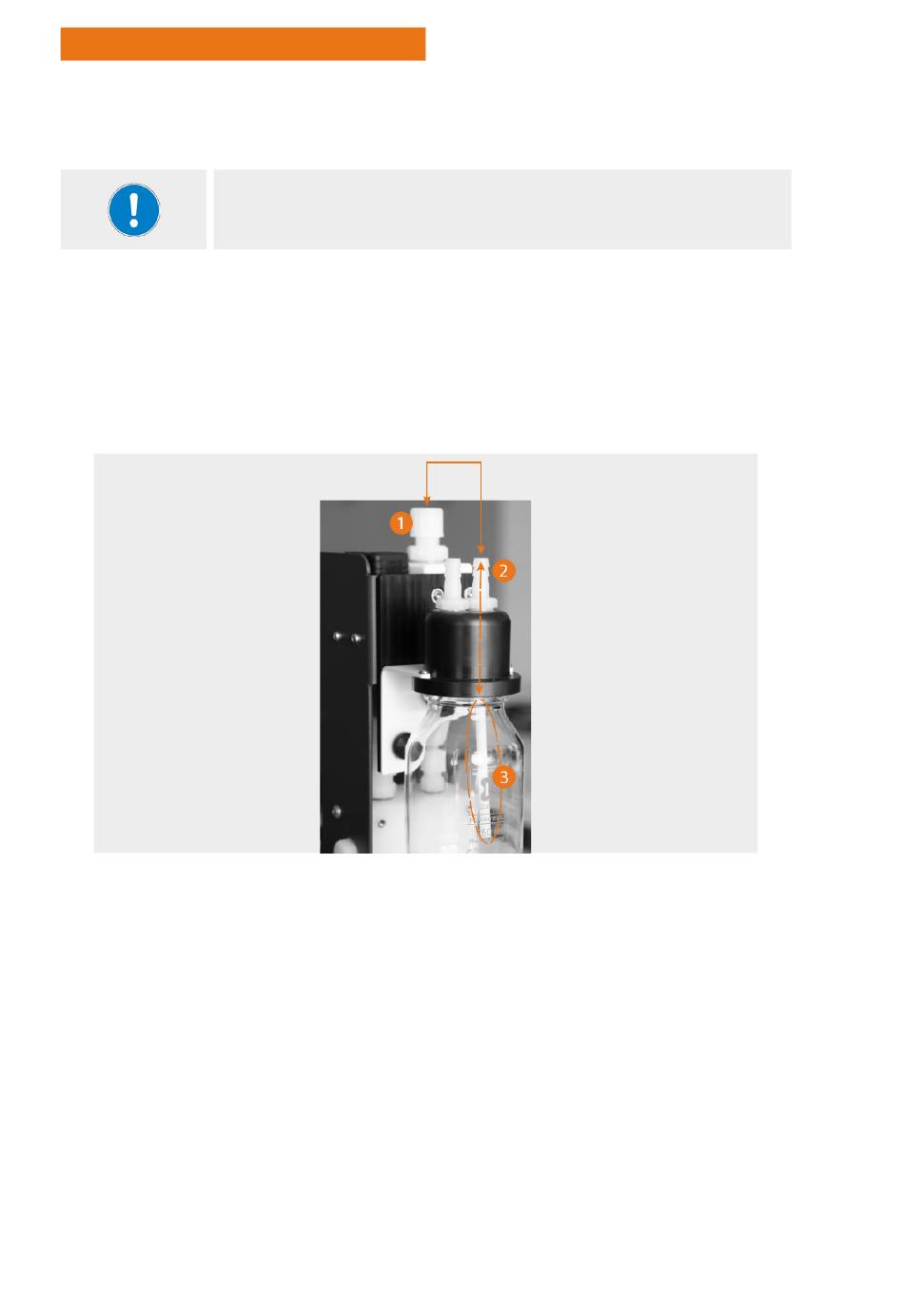

Zulauf des Puffergefäßes [2] (Anschlussstück mit Absetzschlauch [3] im Gefäß, siehe
Abbildung) wird ein vorkonfektioniertes Schlauchstück einschließlich einer passenden
Winkelspange geliefert.
➜
Montieren Sie zunächst das Schlauchstück in die mitgelieferte Winkelspange
(Klemmverbindung, kein Werkzeug benötigt).
➜
Verbinden Sie das Anschlussstück [2] (mit Absetzschlauch [3]) des Puffergefäßes
mit dem Schlauchanschluss der Vakuumeinheit [1]:
37
