Aufbau/Installation
Montage Glaskühler
➜

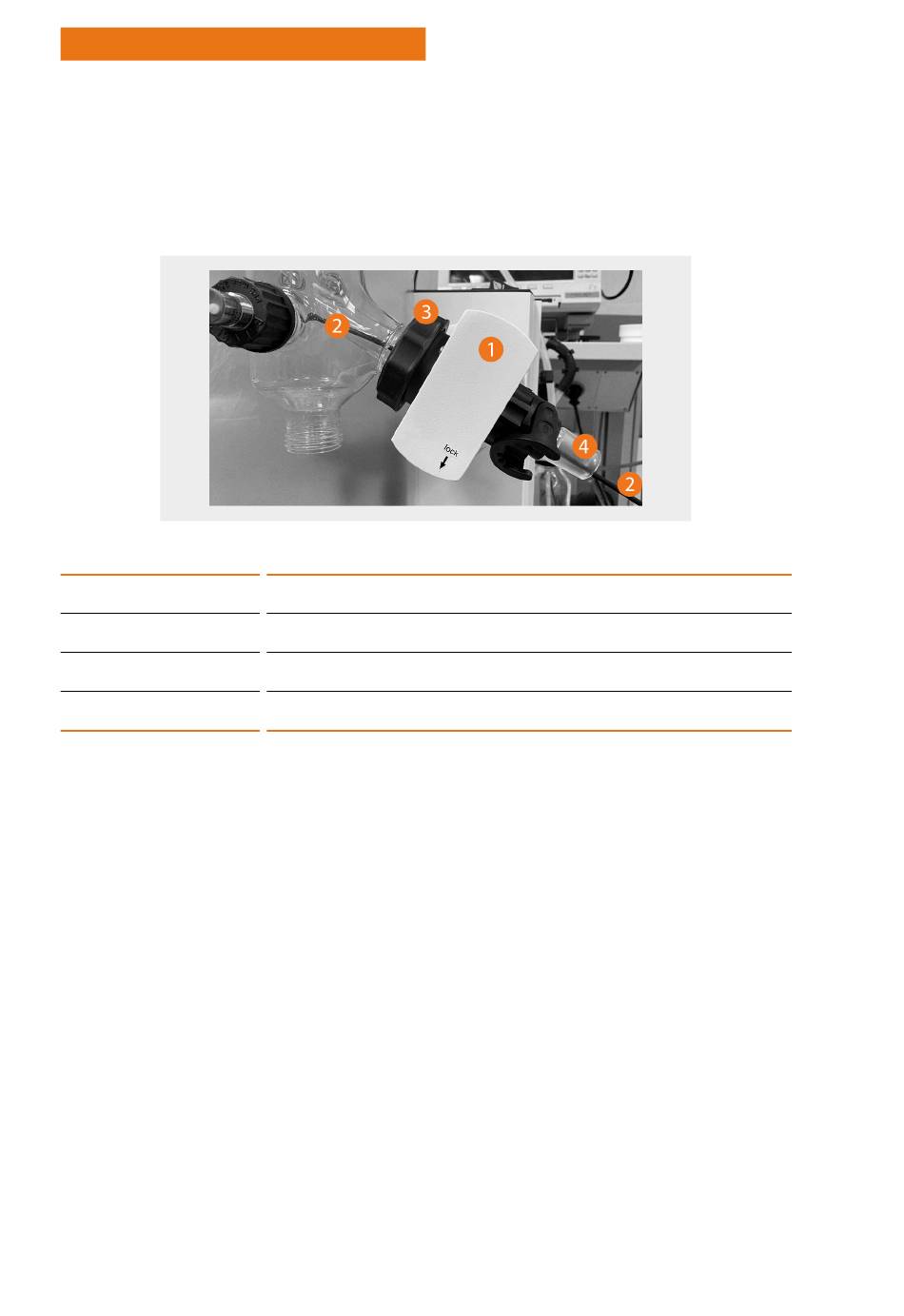

Führen Sie die Lanze des Füllstandssensors [2] durch die Dampfdurchführung [4]
des Rotationsverdampfers.
➜ Setzen Sie den Glaskühler an die Antriebseinheit [1] des Rotationsverdampfers und
fixieren Sie den Glaskühler mit der Überwurfmutter [3].
1
2
3
4
Komponente / Funktion
Antriebseinheit Rotationsverdampfer
Füllstandssensor S4, eingeführt in Dampfdurchführung
Überwurfmutter
Dampfdurchführung
