Aufbau/Installation
Kollektor

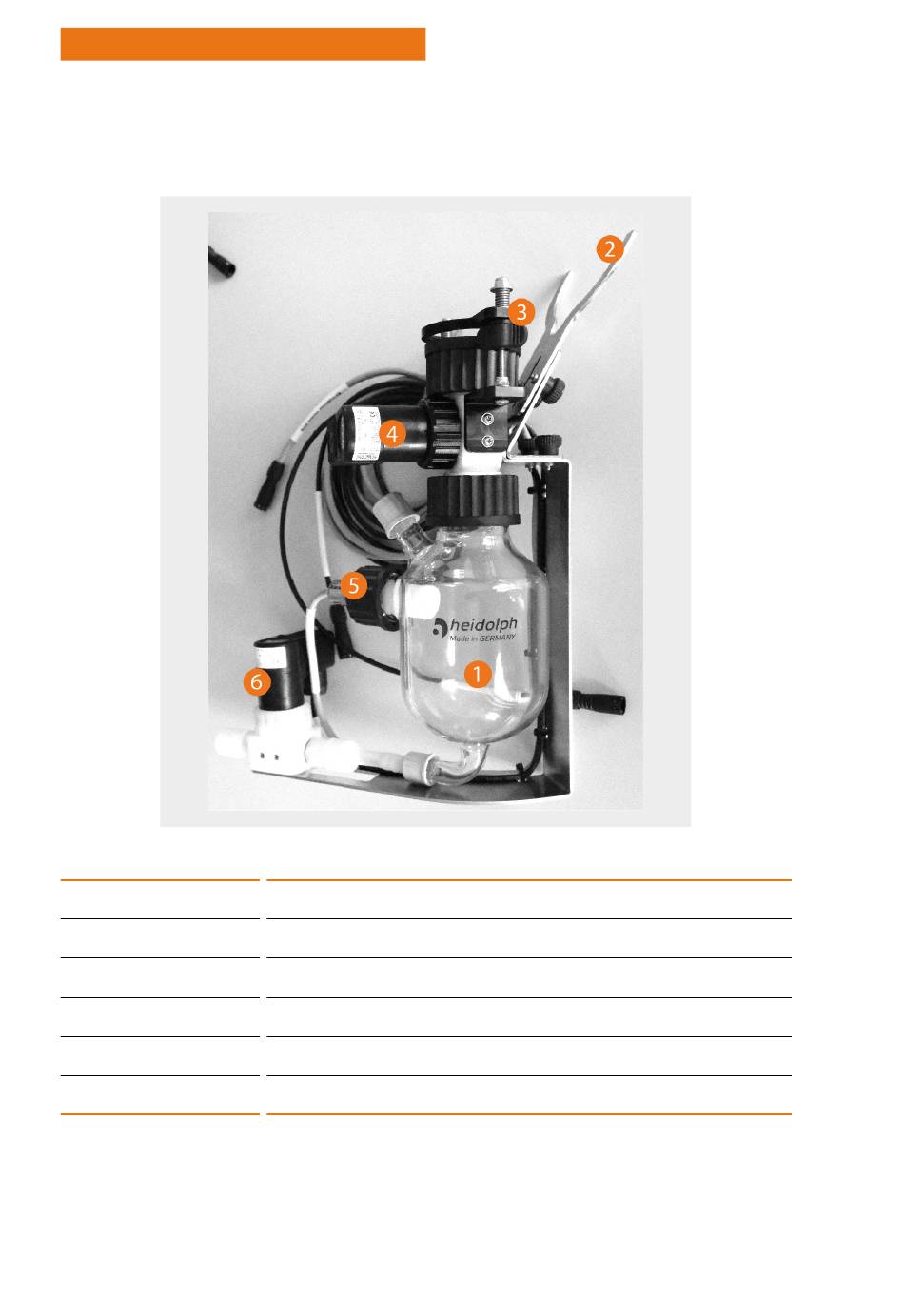

Die folgende Abbildung zeigt den vormontierten Kollektor im Auslieferungszustand:
1
2
3
4
5
6
Komponente / Funktion
Kollektorgefäß
Halte- und Stabilisierungselement
Zugentlastung Verschraubung Glaskühler
Zwischenventil V4
Kollektorsensor S2
Destillatventil V2
