20
P R O C E S SM A ST E R FEX 62 0 | D ÉBI T M ÈTRE ÉLE C T R O M AGNÉ TIQ UE | CI /F EX6 20 -F R RÉ V B
...4 Installation
...4.5 Raccordements électriques
4.5.6 Raccordement à la conception à montage intégré
DO1&DO2
HART&CO
Modbus
100...240V AC
24...48 V DC

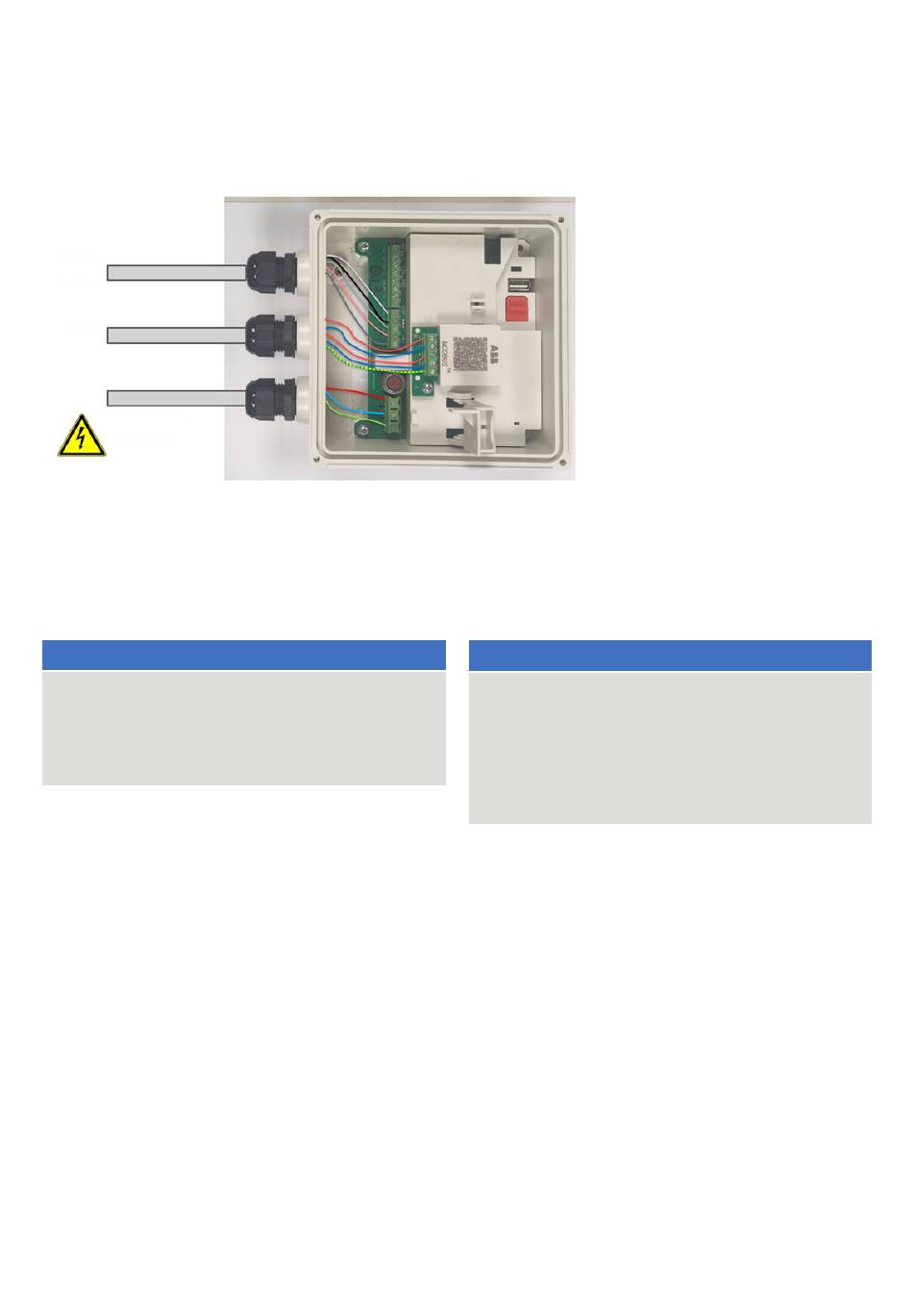

Figure 32 Raccordement à la conception intégrée
Remarques : Sélection du câble : pour fixer le câble dans le presse-étoupe, le câble doit répondre aux caractéristiques suivantes : 6 mm ≤ taille de
câble ≤ 12 mm
PE = compensation de potentiel
ATTENTION
Influence du mauvais positionnement ou de la
détérioration du joint torique sur le degré de protection
du boîtier.
Suivez les instructions du chapitre « Ouverture et
fermeture de la boîte à bornes » à la page 11 pour ouvrir
et fermer le boîtier en toute sécurité.
Branchement de la conception à montage intégré :
Ⓐ
Ⓒ
...
Effectuez les étapes
Au cours de cette opération, respectez les
instructions suivantes :
•
Faites passer le câble de l'alimentation électrique dans
la boîte à bornes par l'entrée de câble droite.
•
Faites passer les câbles des sorties analogiques et des
sorties numériques dans la boîte à bornes par l'entrée
de câble gauche.
•
Branchez les câbles conformément au schéma électrique.
Branchez les blindages des câbles à la pince de mise à la
terre prévue à cet effet dans la boîte à bornes.
ATTENTION
•
Respectez les valeurs limites de l'alimentation
électrique conformément aux indications de la
plaque signalétique.
•
Tenez compte de la chute de tension pour les
grandes longueurs de câble et les petites sections
de conducteur. La tension aux bornes de l'appareil ne
doit pas être inférieure à la valeur minimale requise
selon les indications de la plaque signalétique.
L'alimentation électrique est connectée aux bornes L (phase),
N (neutre), ou 1+, 2-, et PE, comme indiqué sur la plaque
signalétique. Un disjoncteur d'une intensité nominale
maximale de 16 A doit être installé sur la ligne d'alimentation
du transmetteur. La section du câble d'alimentation et du
disjoncteur utilisé doit être conforme à la norme VDE 0100
et doit être dimensionnée en fonction de la consommation
de courant du système de mesure du débitmètre. Les câbles
doivent être conformes à la norme CEI 227 et/ou CEI 245.
Le disjoncteur doit se trouver près du transmetteur et être
marqué comme associé à l'appareil.
Connectez le transmetteur et le capteur à la terre fonctionnelle.
