Installation
4.1 Conditions d'installation
4.1.1 Informations générales
Durant l'installation, il convient d'observer les points suivants :
•
Le sens de l'écoulement doit correspondre au marquage,
si celui-ci est présent.
•
Le couple maximum pour toutes les vis des brides doit
être respecté.
•
Fixez solidement les vis et les rondelles des brides afin
d'éliminer de potentielles vibrations de la tuyauterie.
•
Les appareils doivent être installés sans tension
mécanique (torsion, flexion).
•
Utilisez uniquement des joints fabriqués dans un matériau
compatible avec le fluide de mesure et avec la température
du fluide de mesure.
•
Les joints ne doivent pas déborder dans la section de
l'écoulement, car ils pourraient créer des turbulences
affectant la précision de l'appareil.
•
La tuyauterie ne doit pas exercer des forces ou des couples
non admissibles sur l'appareil.
•
Assurez-vous que les limites de température ne sont pas
dépassées lorsque l'appareil est en fonctionnement.
•
Assurez-vous qu'il n'y a pas de cavitation (par exemple
causée par des vannes) dans le tube du débitmètre.
•
Retirez les bouchons d'étanchéité placés dans les presse-
étoupes uniquement lorsque vous êtes prêt à installer
le câble électrique ;
•
Assurez-vous que les joints des couvercles de boîtier sont
bien calés. Scellez soigneusement le couvercle. Serrez les
fixations des couvercles.
•
Le transmetteur à montage déporté doit être installé à un
emplacement présentant très peu de vibrations.
•
N'exposez pas le transmetteur et le capteur à la lumière
directe du soleil. Prévoir une protection solaire adéquate
si nécessaire
•
Lors de l'installation du transmetteur dans une armoire
de commande, veillez à ce qu'un refroidissement adéquat
soit prévu.
Dans le cas d'un transmetteur à montage déporté, assurez-
vous que le numéro de série du capteur et le numéro de
série du transmetteur raccordé à ce capteur correspondent
(numéros identiques)
4.1.2 Ferrures et supports
ATTENTION
Détérioration potentielle de l'appareil !
Un support incorrect du dispositif peut entraîner une déformation
du boîtier et endommager les bobines magnétiques internes.
Placez les supports au bord du boîtier du capteur de
débitmètre (voir flèches dans la Fig. 7).
Figure 6 Support pour diamètre nominal supérieur au DN 400
PR OCES S M ASTER FEX 6 2 0 | DÉ BIT MÈ TRE É LECTRO MAGNÉ TIQ U E | CI /F EX 620 -F R RÉ V B
Les dispositifs avec diamètre nominal supérieur au
DN 400 doivent être montés avec un support sur un socle
suffisamment résistant.
4.1.3 Joints
Durant l'installation des joints, il convient d'observer les
points suivants :
•
Pour obtenir les meilleurs résultats, assurez-vous
que les joints et le tube de mesure s'emboîtent de
manière concentrique.
•
Pour s'assurer que le profil d'écoulement n'est pas
déformé, les joints ne doivent pas empiéter sur la
section transversale de la tuyauterie.
•
L'utilisation de graphite pour les joints des brides ou
des raccords de procédés est interdite. En effet, dans
certains cas, un revêtement conducteur d'électricité peut
se former à l'intérieur du tube de mesure.
4.1.4 Appareils avec revêtement en caoutchouc dur/souple
•
Les appareils avec revêtement en caoutchouc dur/souple
nécessitent toujours des joints additionnels.
•
ABB recommande d'utiliser des matériaux d'étanchéité
en caoutchouc ou similaire.
4.1.5 Appareils avec revêtement PTFE, PFA ou ETFE
•
En principe, les appareils avec revêtement PTFE, PFA ou
ETFE ne nécessitent pas de joint additionnel.
L'appareil peut mesurer le débit dans les deux sens
d'écoulement. L'écoulement vers l'avant correspond au
réglage en usine, comme indiqué à la Fig. 7.
Axe des électrodes
①
Axe des électrodes

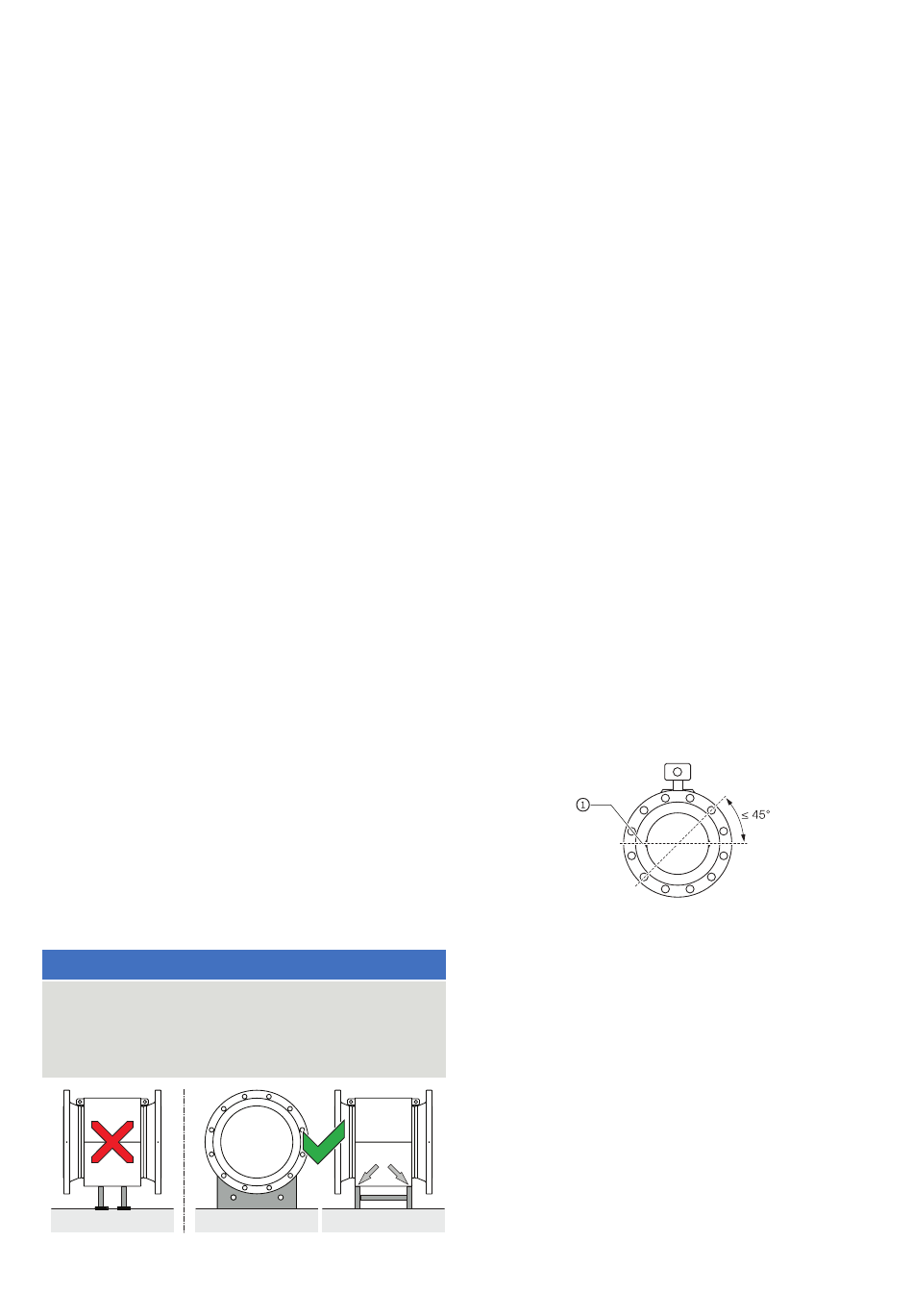

Figure 7 Orientation de l'axe d'électrode
L'axe d'électrode doit être horizontal, et si impossible,
pas à plus de 45° par rapport à l'horizontale.
