...4 Installation
...4.1 Conditions d'installation
4.1.12 Installation dans des canalisations de diamètres
nominaux supérieurs
①
Pièce de transition

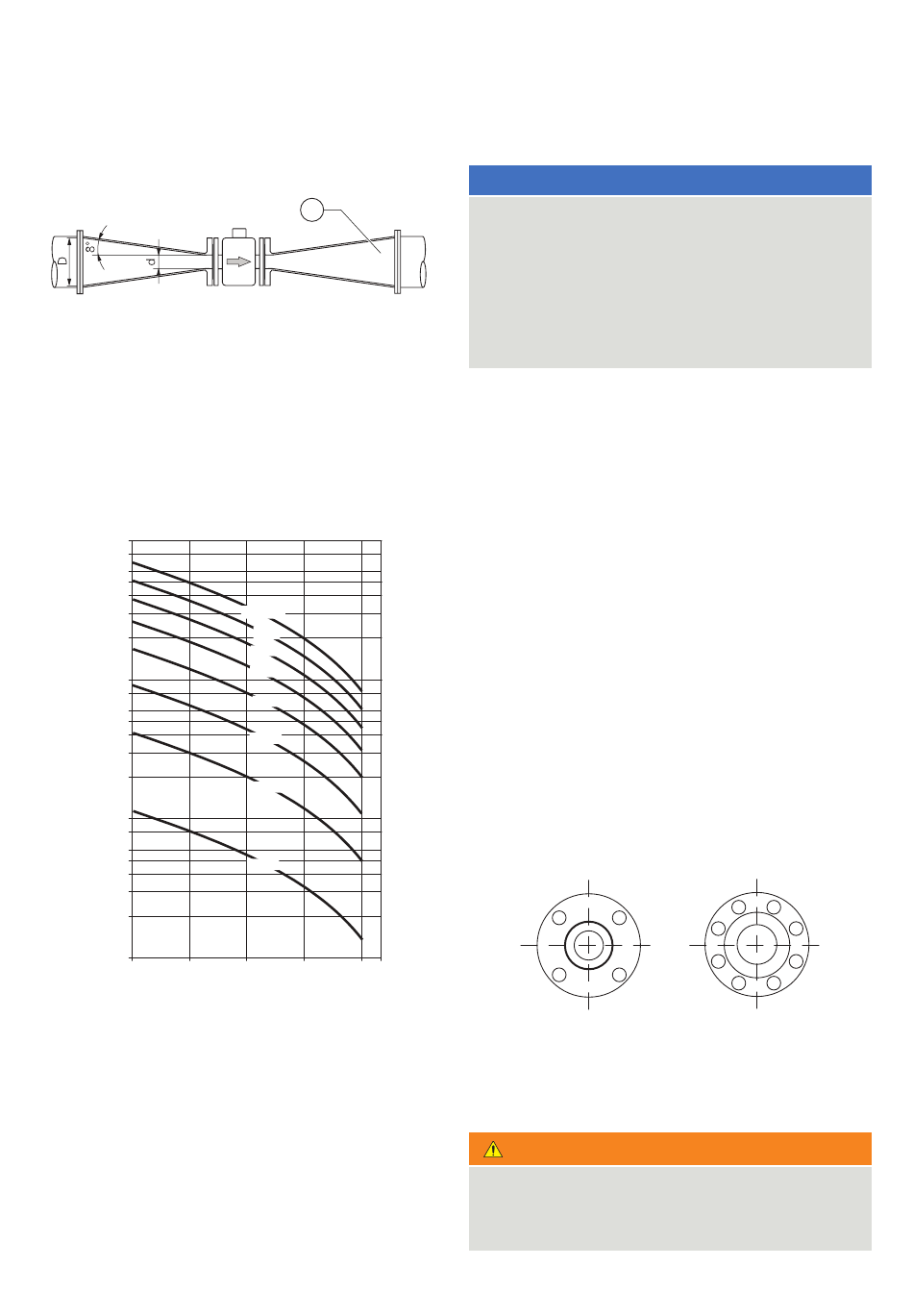

Figure 14 Utilisation de réducteurs
Déterminer la perte de pression générée par des pièces
de transition :
1 Calculer le ratio de diamètres d/D.
2 Déterminer la vitesse d'écoulement sur la base du
nomographe de débit (Figure 18).
3 Lire la chute de pression sur l'axe des Y dans la Figure 18.
100
[mbar]
10
1
0,5
0,6
Figure 15 Nomogramme de débit pour les calculs de chute de
pression pour une pièce de transition avec α/2 = 8°
1
v=8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
d/j
0,7
0,8
0,9
4.2 Installation du capteur
ATTENTION
Détérioration potentielle de l'appareil !
•
L'utilisation de graphite pour les joints des brides ou
des raccords de procédés est interdite. En effet, dans
certains cas, un revêtement conducteur d'électricité
peut se former à l'intérieur du tube de mesure.
•
Des passages au vide (dépression) trop rapides dans
la tuyauterie doivent être évités afin d'empêcher
l'endommagement des revêtements (PTFE).
Les dépressions peuvent détruire le dispositif.
Le capteur du débitmètre peut être installé à n'importe
quel endroit de la tuyauterie en tenant compte des
conditions d'installation.
1 Retirez les plaques de protection éventuellement présentes
à droite et à gauche du tube de mesure. Pour éviter toute
fuite, assurez-vous que le revêtement de la bride n'est pas
coupé ou endommagé.
2 Positionnez le capteur du débitmètre de manière
coplanaire et centrée entre les conduites.
3 Installez des joints entre les surfaces ; voir le chapitre
« Joints » à la page 7.
Remarque
Pour obtenir les meilleurs résultats, s'assurer que les joints
s'insèrent concentriquement dans le tube de mesure.
Pour assurer que le profil de l'écoulement ne soit pas
déformé, les joints ne doivent pas faire saillie dans
la tuyauterie.
4 Graissez légèrement les écrous filetés.
5 Serrez les écrous en croix comme indiqué sur la figure.
Serrez d'abord les écrous à environ 50 % du couple
maximum, puis à 80 %, et enfin une troisième fois au
couple maximum. Ne dépassez pas le couple maximum.
1
3
4
2
Figure 16 Séquence de serrage des vis des brides
4.3 Ouverture et fermeture de la boîte à bornes
AVERTISSEMENT
Risque de blessures dues à des pièces sous tension !
En cas d'ouverture du boîtier, la protection contre le
contact n'est plus active et la protection CEM est limitée.
Couper l'alimentation électrique avant d'ouvrir le boîtier.
5
1
3
8
4
7
6
2
