...4 Installation
...4.1 Conditions d'installation
4.1.6 Position de montage
Ⓐ
Position verticale pour des fluides à mesurer abrasifs,
de préférence avec écoulement vers le haut.
Ⓑ
En cas d'installation horizontale, le tube de mesure doit
toujours être complètement plein de fluide de mesure.
Prévoir une faible inclinaison du raccordement pour dégazer.

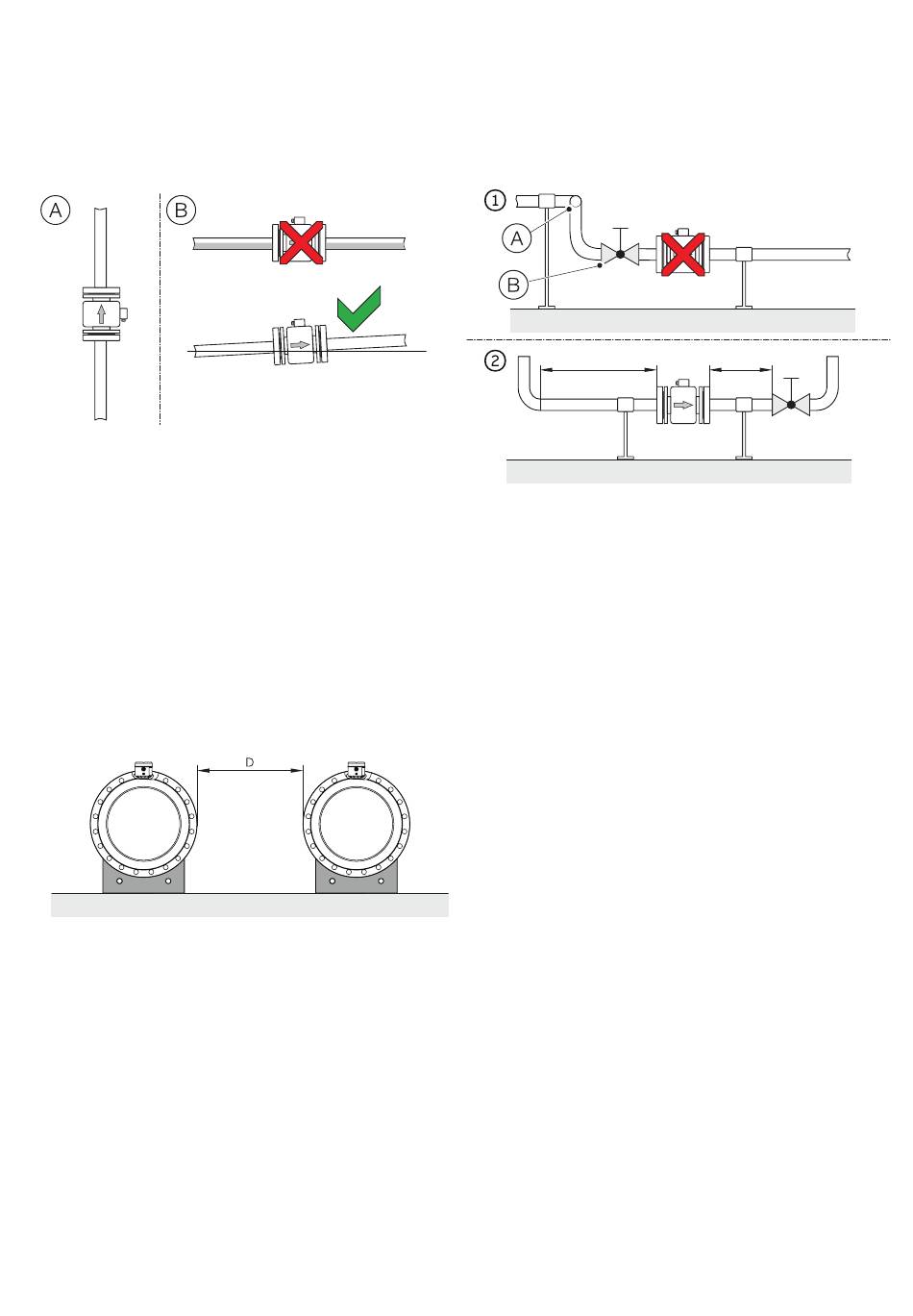

Figure 8 Position de montage
Remarque
Préférez l'installation verticale pour les applications
hygiéniques !
En cas d'installation horizontale, assurez-vous que le capteur
est auto-vidangeable
4.1.7 Distance minimale
Intervalle D : ≥ 1,0 m (3,3 pi.)
Figure 9 Intervalle minimum
•
De manière à éviter que les deux dispositifs n'interfèrent
l'un avec l'autre, un intervalle minimum doit être conservé
entre ces derniers, comme indiqué dans la Fig. 12.
•
Le capteur de débitmètre ne doit pas fonctionner à
proximité de champs électromagnétiques, c. à d. de
moteurs, pompes, transformateurs, etc. Un espacement
minimum d'env. 1 m (3,28 pi.) doit être conservé.
•
Dans le cas d'une installation sur ou avec des pièces en
acier (ferrures en acier, par ex.), un espacement minimum
d'env. 100 mm (3,94 po.) doit être respecté (en se basant
sur les normes IEC801-2 et IECTC77B).
4.1.8 Sections d'entrée et de sortie
3 x DN
①
②
Double coude
Composant de coupure
Figure 10 Section d'entrée et de sortie, composant de coupure
Le principe de mesure est indépendant du profil de débit tant
que les tourbillons n'atteignent pas la section de mesure,
comme cela peut se produire après des doubles coudes, en
cas d'afflux tangentiel ou en aval de vannes à moitié ouvertes.
Dans ce tels cas, il convient de prendre des dispositions pour
normaliser le profil de l'écoulement.
Ⓐ
Ne pas installer des raccords (comme des manifolds ou
des vannes) directement avant le capteur du débitmètre.
Ⓑ
Section d'entrée et de sortie : Longueur de la section droite
d'entrée et de sortie du capteur de débitmètre.
L'expérience a montré que dans la plupart des installations,
des sections d'entrée d'une longueur de 3 × DN et
des sections de sortie de 2 × DN sont suffisantes
(DN = Diamètre nominal du capteur de débitmètre).
Pour les bancs d'essai, les conditions de référence d'une
section d'alimentation de 10 × DN et une section de
sortie de 5 × DN doivent être prévues, conformément aux
EN 29104 / ISO 9104. Les vannes ou autres composants
de coupure doivent être installés dans la section de sortie.
Les vannes papillon doivent être installées de telle sorte
que la plaque de vanne n'empiète pas sur le capteur
du débitmètre.
2 x DN
