...6 Fonctionnement
...6.3 Niveaux du menu
6.3.1 Affichage du procédé
Pompe 1
Qv
Σ+
Σ-
①
Repère du point de mesure
②
Valeurs actuelles du procédé
③
Icône « Fonction du bouton »
④
Icône « Paramétrage protégé »

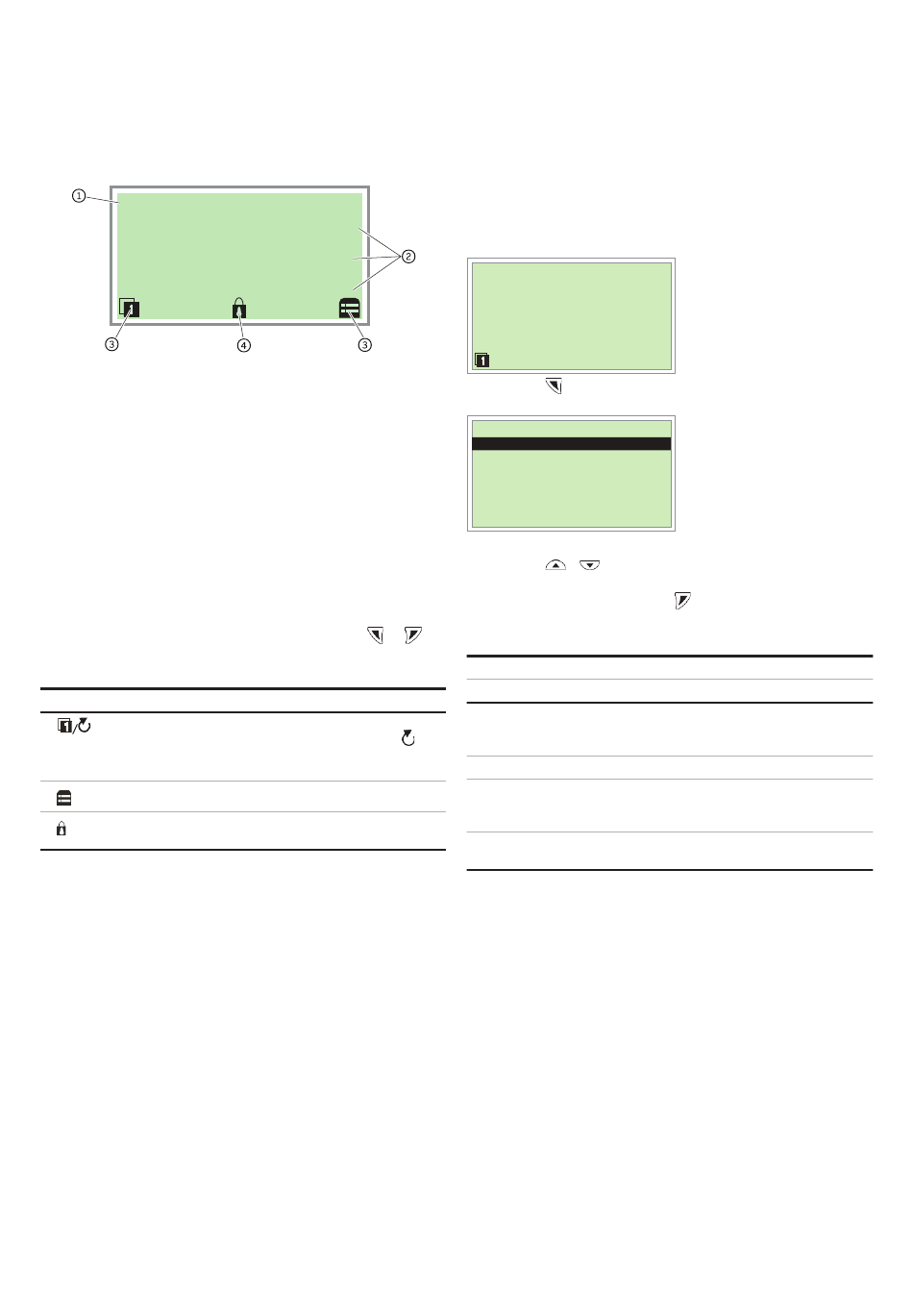

Figure 41 Affichage du procédé (exemple)
L'affichage du procédé apparaît sur l'écran LCD lors de la
mise en marche de l'appareil. Il affiche des informations
sur l'appareil et les valeurs actuelles du procédé. Le mode
d'affichage de la valeur actuelle du procédé peut être modifié
au niveau de la configuration.
Les symboles situés en bas de l'écran de procédé servent à
indiquer les fonctions des boutons de commande
ainsi que de d'autres informations.
Symbole
Description
Accédez au niveau d'information.
Lorsque le mode Autodéfilement est activé, l'icône
apparaît ici et les pages Opérateur s'affichent
automatiquement l'une après l'autre.
Accédez au niveau de configuration.
L'appareil est protégé contre les modifications
des paramètres.
0,00
m
/h
3
0,00
m
3
0,00
m
3
et
6.3.2 Passage au niveau d'information (Menu Opérateur)
Au niveau d'information, le Menu Opérateur permet d'afficher
des informations de diagnostic et de choisir les pages
Opérateur à afficher.
Affichage du procédé
1
Utilisez
pour ouvrir le menu Opérateur.
Menu Opérateur
Diagnostics
Page Opérateur 1
Page Opérateur 2
Retour
2
Utilisez
/
3
Confirmez la sélection avec
,
Symbole
... /Menu Opérateur
Diagnostics
Page Opérateur 1 ... n
Autodéfilement
Vue Signaux
Sélect.
pour sélectionner le sous-menu souhaité.
.
Description
Sélection du sous-menu « Diagnostics » ;
voir également le chapitre « Messages d'erreur
sur l'écran LCD » à la page 33.
Sélection de la page Opérateur à afficher.
Lorsque le mode Autodéfilement est activé,
la commutation automatique des pages
Opérateur est lancée sur l'écran de procédé.
Sélection du sous-menu « Vue des signaux »
(uniquement à des fins de service).
