Fiche technique D184S073U04 Rev. 11

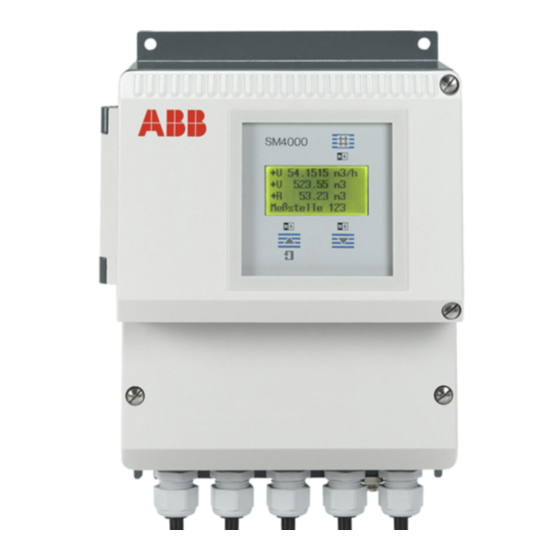

FSM4000
Débitmètre électromagnétique
Un appareil polyvalent pour les liquides
conducteurs
Measurement made easy
Fonction
— Ce débitmètre électromagnétique permet de mesurer avec
précision le débit de liquides, de bouillies, de pâtes et de
boues d'une conductibilité électrique minimale de
20 μS/cm(opt. 5/0,5 μS/cm).
Domaines d'application
— Ce système de mesure est particulièrement adapté pour les
produits de mesure issus de l'industrie du papier, des
denrées alimentaires et des matières premières,et plus
particulièrement pour les cycles de processus rapides, les
produits de mesure à deux phases, le débit continu ou
pulsé (avec pompe à piston).
Avantages
— Stabilité à long terme de la précision dans les deux
directions de débit grâce au traitement numérique des
signaux (DSP) et à la stabilité du point zéro.
— Sécurité de fonctionnement renforcée grâce à des
fonctions de diagnostic étendues pour la surveillance du
circuit de la bobine et des électrodes, ainsi que du champ
magnétique.La vérification est assurée
par des « Fingerprints ».
Caractéristiques principales
— Appareil sous pression selon la directive DGRL 97/23 CE
— Plage de diamètre nominal DN 1 ... DN 1000 (1/25 ... 40")
— Imprécision de mesure < ±0,5 % v. M.(> DN 2)
— Température de la substance -40 °C... 130 °C (-
40 °F ... 266 °F)(opt.180 °C [356 °F])
— Certificats hygiéniques : 3A
— Revêtements, PFA, PTFE, ETFE, caoutchouc
durci / tendre, Ceramic Carbide
— Longueur d'immersion standard pour brides DIN /
ASME B16.5 / JIS B2210-10K
— Alimentation électrique CA / CC
