P R O C E S SM A ST E R FEX 62 0 | D ÉBI T M ÈTRE ÉLE C T R O M AGNÉ TIQ UE | CI /F EX6 20 -F R RÉ V B
...4 Installation
...4.4 Mise à la terre du capteur du débitmètre
ATTENTION
Si le capteur du débitmètre est installé dans des
canalisations en plastique ou en terre cuite, ou dans des
canalisations dotées d'un revêtement isolant, un courant
transitoire peut circuler dans l'électrode de mise à la terre
dans certains cas particuliers. À long terme, cela peut
détruire le capteur, car l'électrode de mise à la terre se
dégrade à son tour sous une action électrochimique.
Dans ces cas particuliers, la connexion à la terre doit
être effectuée à l'aide d'anneaux de mise à la terre.
Dans ce cas, installez un anneau de mise à la terre en
amont et en aval de l'appareil.
4.4.2 Conduites métalliques à brides fixes
Ⓐ
Conception de la bride
①
Borne de terre

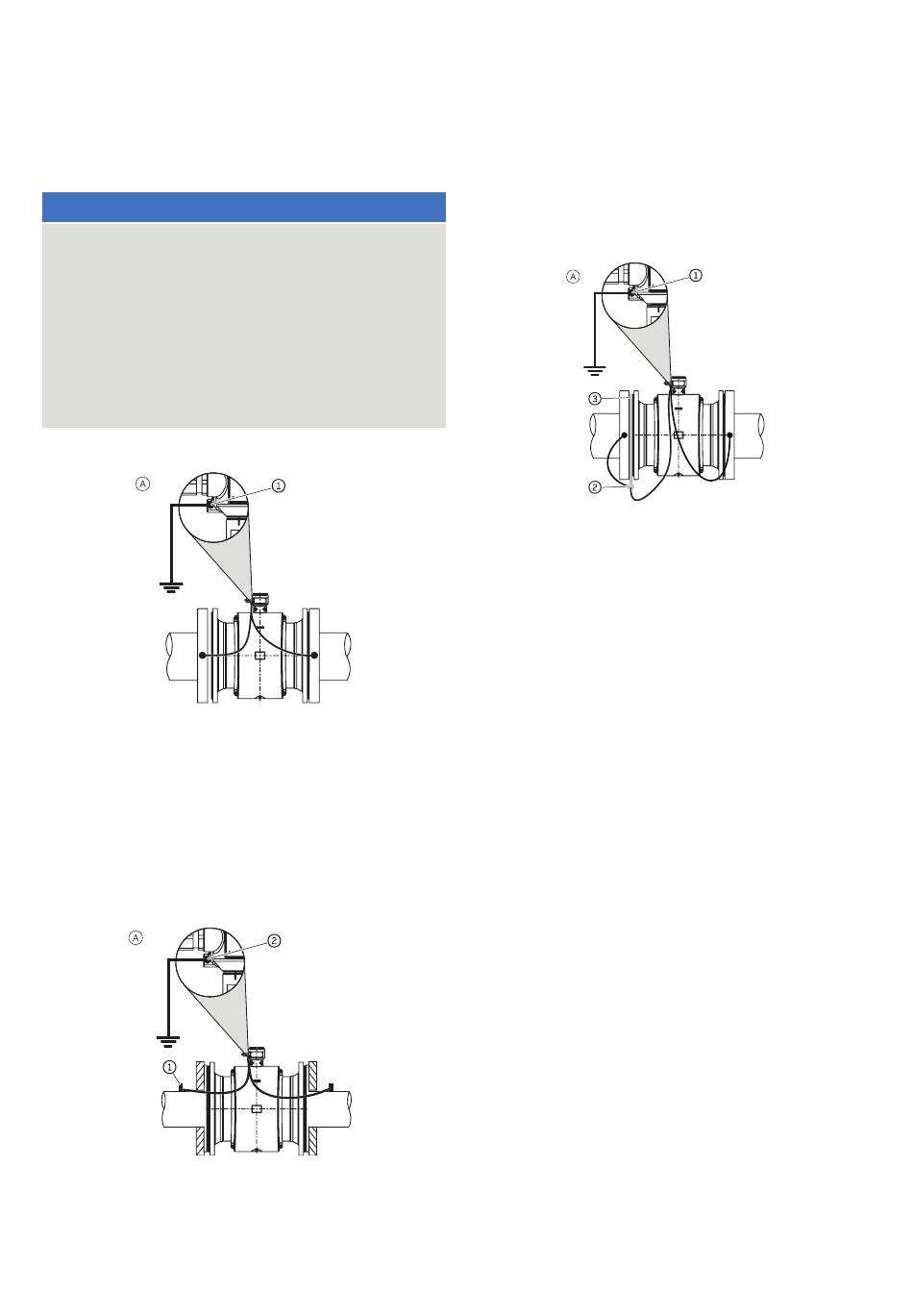

Figure 19 Conduite métallique, sans revêtement (exemple)
Utilisez un fil de cuivre (au moins 2,5 mm² (14 AWG)) pour
établir la connexion à la terre entre le capteur, les brides de
la canalisation et un point de mise à la terre approprié.
4.4.3 Conduites métalliques à brides libres
Ⓐ
Conception de la bride
①
②
Écrous filetés M6
Borne de terre
Figure 20 Conduite métallique, sans revêtement (exemple)
1 Soudez les écrous filetés M6 à la canalisation et raccordez
la terre comme indiqué sur l'illustration.
2 Utilisez un fil de cuivre (au moins 2,5 mm² (14 AWG)) pour
établir la connexion à la terre entre le capteur et un point
de mise à la terre approprié.
4.4.4 Conduites plastiques, conduites non métalliques
ou conduites avec revêtement isolant
Ⓐ
Conception de la bride
①
②
Borne de terre
Barrette de connexion
③
Anneau de mise à la terre
Figure 21 Conduites plastiques, conduites non métalliques
ou conduites avec revêtement isolant
Pour les conduites plastiques ou les conduites avec
revêtement isolant, la mise à la terre du fluide de mesure est
assurée par l'anneau de mise à la terre comme indiqué dans
la figure ci-dessous ou par des électrodes de mise à la terre
qui doivent être installées dans l'appareil (option). Si des
électrodes de mise à la terre sont utilisées, l'anneau de mise
à la terre n'est pas nécessaire.
1 Installez le capteur du débitmètre avec l'anneau de mise
à la terre dans la canalisation.
2 Reliez la barrette de connexion de l'anneau de mise à la
terre et la connexion de mise à la terre du capteur du
débitmètre avec la bande de mise à la terre.
3 Utilisez un fil de cuivre (min. 2,5 mm² (14 AWG)) pour relier la
borne de mise à la terre à un point de mise à la terre approprié.
Mettez à la terre le modèle en acier inoxydable comme
indiqué sur la figure. Le fluide de mesure est mis à la terre
par l'adaptateur de raccord de procédé et une mise à la terre
supplémentaire n'est pas nécessaire.
4.4.5 Mise à la terre des appareils munis de plaques
de protection
Les plaques de protection sont utilisées pour protéger les bords
du revêtement dans le tube de mesure, par exemple en cas de
fluides abrasifs. En outre, elles servent d'anneau de mise à la terre.
•
Pour les conduites plastiques ou les conduites avec
revêtement isolant, la plaque de protection doit être
raccordée électriquement de la même manière qu'un
anneau de mise à la terre.
4.4.6 Mise à la terre à l'aide d'une plaque de mise à la
terre conductrice en PTFE
Pour les appareils dont le diamètre nominal est compris entre
DN 10 et DN 250, des anneaux de mise à la terre en PTFE
conducteur sont disponibles. Ils sont installés de la même
manière qu'un anneau de mise à la terre conventionnel.
