4.4.7 Installation et mise à la terre des conduites avec
protection cathodique
contre la corrosion
L'installation de débitmètres électromagnétiques dans
des systèmes dotés d'une protection contre la corrosion
cathodique doit être effectuée conformément aux conditions
correspondantes du système.
Les facteurs suivants sont particulièrement importants :
1 Les canalisations à l'intérieur sont électriquement
conducteurs ou isolants.
2 Les canalisations sont entièrement ou en grande partie
dotées d'une protection cathodique contre la corrosion
(CCP) ou se composent de systèmes mixtes avec des
zones CCP et des zones PE.
•
Lors de l'installation d'un débitmètre électromagnétique
dans des conduites dont le revêtement intérieur est
isolant et exempt de corps étrangers, il doit être isolé
par des anneaux de mise à la terre en amont et en
aval. Le potentiel de protection contre la corrosion est
détourné. Les anneaux de mise à la terre en amont et en
aval du débitmètre électromagnétique sont reliés à la
terre fonctionnelle (Fig. 24 / Fig. 25).
•
Si l'apparition de courants parasites externes dans
des conduites avec isolation interne est probable
(par exemple dans le cas de longues sections de
conduites à proximité de blocs d'alimentation
électrique), il convient de prévoir une conduite non
isolée d'environ ¼ x DN de longueur en amont et en aval
du capteur du débitmètre afin d'éloigner ces courants
du système de mesure (Fig. 26).
4.4.8 Canalisations dotées d'une isolation intérieure avec
un potentiel de protection contre la corrosion cathodique
6
10
①
Bride de conduite
③
Joint/anneau isolant
⑤
Conduite isolante
⑦
Revêtement
⑨
Capteur de débitmètre

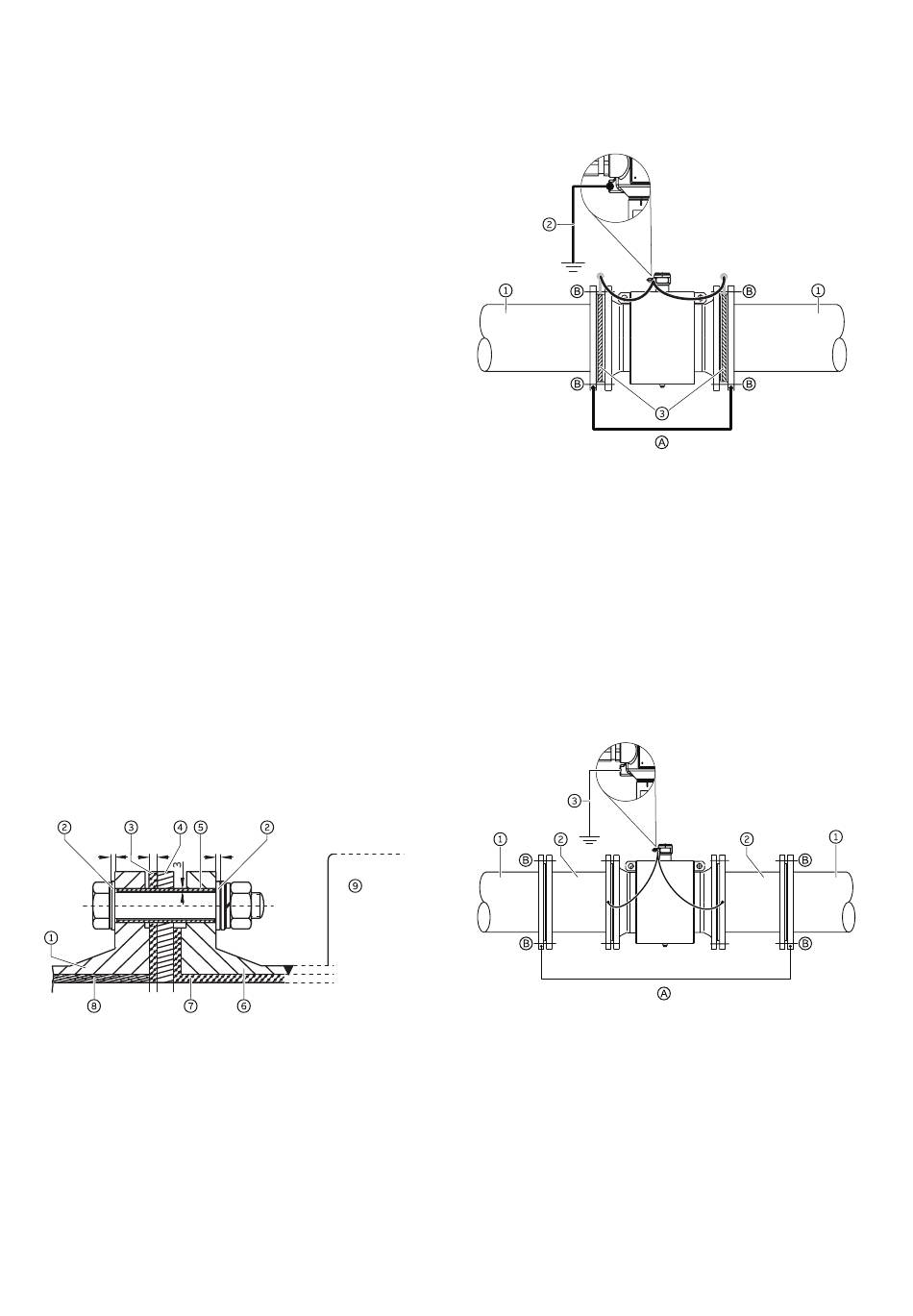

Figure 22 Vue Boulon fileté
Installez des anneaux de mise à la terre de chaque côté du
capteur du débitmètre. Isolez les anneaux de mise à la terre
des brides de conduite et reliez-les au capteur du débitmètre
et à la terre fonctionnelle. Isolez les boulons filetés des
raccordements à bride lors du montage. Les plaques isolantes
et la conduite isolante ne sont pas comprises dans la livraison.
Elles doivent être fournies sur place par le client.
PR OCES S M ASTER FEX 6 2 0 | DÉ BIT MÈ TRE É LECTRO MAGNÉ TIQ U E | CI /F EX 620 -F R RÉ V B
6
②
Plaque isolante
④
Anneau de mise à la terre
⑥
Bride
⑧
Isolation
Ⓐ
Conduite de raccordement pour le potentiel de protection
contre la corrosion*
Ⓑ
Boulon fileté isolé des anneaux de mise à la terre
①
②
Conduite isolée
Terre fonctionnelle
③
Anneau de mise à la terre
Figure 23 Capteur de débitmètre avec plaque de mise à la terre
et terre fonctionnelle
* ≥ 4 mm² en Cu, non inclus dans la livraison, à fournir sur place.
Le potentiel de protection contre la corrosion doit être dévié
par une conduite de raccordement
isolé du débitmètre.
4.4.9 Canalisation à système mixte avec protection
contre la corrosion et potentiels de terre fonctionnels
Ⓐ
Conduite de raccordement pour le potentiel de protection
contre la corrosion*
Ⓑ
Boulon fileté isolé des anneaux de mise à la terre
①
②
Conduite isolée
Conduite métallique nue
③
Terre fonctionnelle
Figure 24 Capteur de débitmètre avec plaque de mise à la terre
et terre fonctionnelle
* ≥ 4 mm² en Cu, non inclus dans la livraison, à fournir sur place.
Ce système mixte comprend une canalisation isolée avec un
potentiel de protection contre la corrosion et une canalisation
métallique nue non isolée (L = ¼ x taille du capteur du
débitmètre) en amont et en aval du capteur du débitmètre.
La figure 26 montre l'installation à privilégier pour les
systèmes de protection contre la corrosion cathodique.
13
Ⓐ
