IST-1424.CE02.01
• Ad ogni ZONA può essere impostata secondo una LOGICA di funzionamento:
Le logiche utilizzabili sono le tipiche funzioni logiche (AND, OR), la gestione di sensori adiacenti
(CORR.CON, CIRC.CON) e la normativa sui parcheggi italiana DM 01-02-1986 (PARK-ITA).
• Ogni singolo SENSORE è protetto e attiva un segnale di GUASTO (FAULT):
La segnalazione del Sensore collegato interviene, per interruzione dei cavi (corrente inferiore ad
1mA) o cortocircuito, in questo caso l'alimentazione viene tolta al solo Sensore interessato.
• Ogni SENSORE può essere configurato in due modi:
Configurazione Preconfigurata: è possibile scegliere uno dei nostri modelli,
Tabella a
Pag.44), che viene automaticamente impostato nella configurazione consigliata, con le
rispettive soglie ed uscite relè. Basterà solo impostare il numero di uscita (relè) per completare la
configurazione. Le modifiche manuali sono comunque consentite.
Configurazione Generica: è possibile configurare un qualsiasi tipo di Sensore (compatibile o un
nuovo modello non ancora in elenco), inserendo manualmente tutti i parametri.

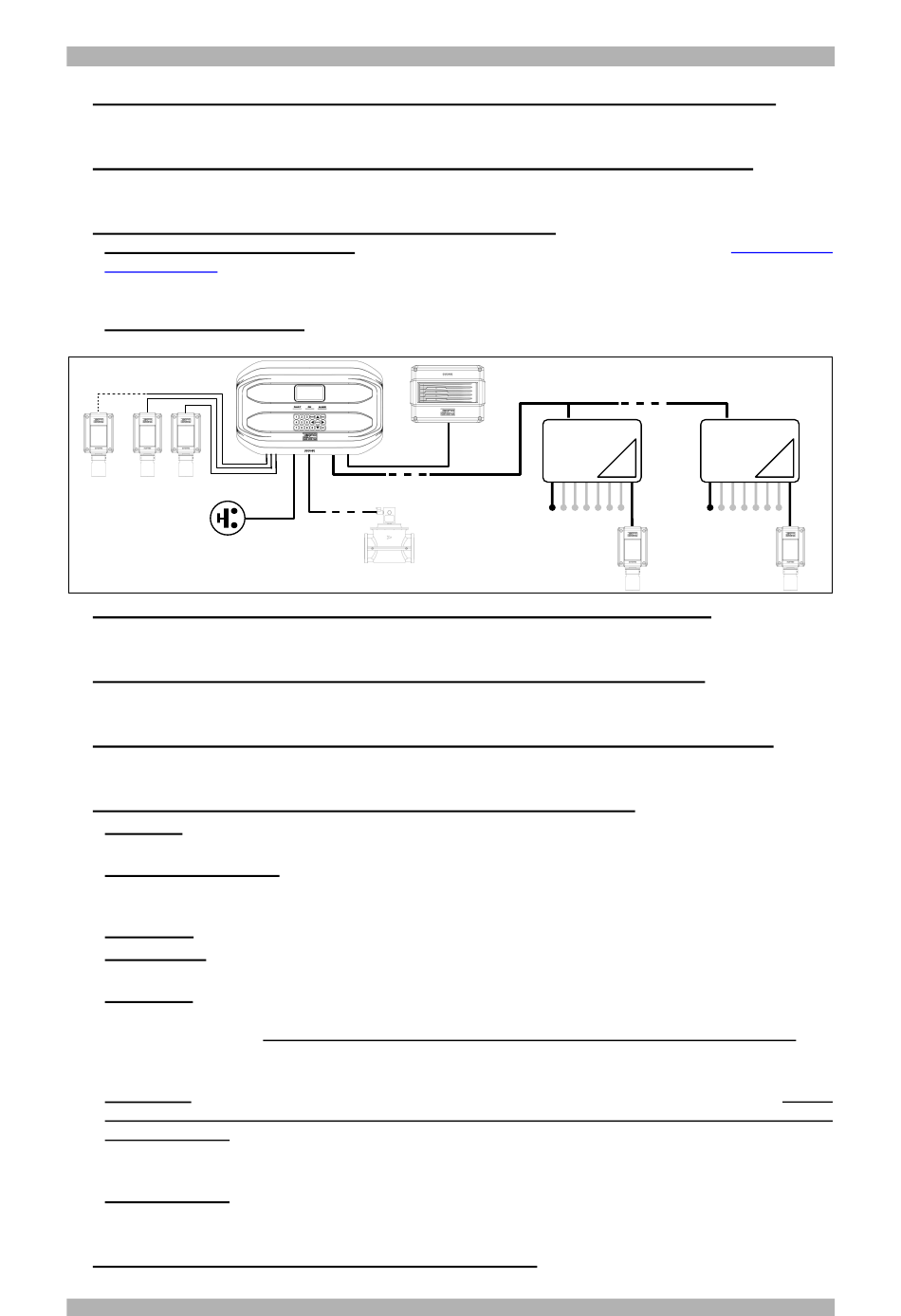

RILEVATORI GAS
S8
S1
S2
INGRESSO AUX
PULSANTE
• L'ingresso Logico AUX è configurabile e associabile ad un'uscita relè:
-
Può essere configurato per attivare uno dei relè disponibili ed essere utilizzato da dispositivi con
uscite con contatto NA/NC (Sensori di gas con un contatto a relè, Sensori Fumo, Pulsanti, ecc.).
• La centrale CE424 gestisce fino a 5, 9, 17 o 25 Uscite d'Allarme a relè:
Ogni Sensore ha tre livelli d'allarme (Soglia 1, Soglia 2 e Soglia 3) e una di FAULT (Guasto),
liberamente indirizzabili su qualunque uscita (relè).
• Le soglie d'Allarme possono essere configurate con funzionamento speciale:
Per l'uso nei Parcheggi PARKING EN (EN 50545-1) o per PARKING-ITA (DM 1.02.1986) o per
gli ambienti di lavoro, come valore limite di esposizione TLV.
• Ogni Uscita (relè) può essere configurata nel modo seguente:
Tacitabile: effettuando il RESET, l'uscita viene disattivata per il Tempo di Tacitazione impostato.
-
La funzione, normalmente è utilizzata per le uscite collegate a segnalatori acustici.
Tempo di Tacitazione: è il tempo, impostabile da 0 a 300 secondi, per cui un'uscita Tacitabile (es.
-
relè collegato ad una sirena) viene disattivata quando viene effettuato il RESET e un Sensore è
sopra la soglia impostata.
Isteresi ON: è il ritardo, impostabile da 0 a 300 secondi, del relè associato ad una soglia d'allarme.
-
Isteresi OFF: è il ritardo, impostabile da 0 a 300 secondi, del relè per tornare alla condizione
-
normale, quando termina la condizione d'allarme.
Tempo ON: è impostabile da 0 a 300 secondi. Questa funzione è utilizzabile solo se si desidera
-
interrompere l'uscita d'allarme dopo un tempo definito, anche se il Sensore rimane sopra la soglia
d'allarme impostata (Questa funzione non può essere usata insieme al ritardo Isteresi OFF). Ad
esempio si può utilizzarla per attivare dispositivi che non possono rimanere alimentati a lungo
oppure per inviare un impulso ad un combinatore telefonico.
Memorizza: il relè rimane in Allarme, anche se il Sensore torna sotto la soglia impostata (questa
-
funzione non è utilizzabile se nel Tempo ON o nell'Isteresi OFF è già stato inserito un valore
diverso da Zero), per riportarlo in condizioni normali deve essere fatto il RESET. Serve, ad
esempio, per impedire il riarmo accidentale o non autorizzato di una valvola di blocco del gas,
senza prima aver controllato la causa dell'allarme.
Logica Positiva: il funzionamento dei relè può essere impostato normalmente attivato ovvero in
-
logica Positiva, quindi, se il relè si guasta, oppure viene completamente a mancare
l'alimentazione, si sposta automaticamente in posizione d'allarme, il contatto NC diventa NA.
• La centrale CE424 ha un Cicalino (BUZZER) interno:
Emette un Bip, quando sono premuti i tasti. Può essere configurato per Guasto e/o Allarme.
•
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424 / Istruzioni d'uso
SE301
COM1
RS485
S9
VALVOLA
GAS
CE380UR
1
2
S16
S17
Pag. 6/52
(Vedi elenco in
CE380UR
S24
