COLLEGAMENTO ALIMENTAZIONE
L'installazione deve prevedere un dispositivo di protezione della linea di alimentazione. Per la linea di
rete, un sezionatore bipolare dedicato per il sistema di rilevazione gas. Il dispositivo, chiaramente
identificato, deve agire solo su Fase e Neutro, ma non sulla Terra. Si consiglia di prevedere anche una
protezione da sovracorrente, fulmini etc.
L'alimentazione di rete (90÷264Vdc / 47÷63Hz) si collega sul morsetto L, N e Terra posto a destra. Il
morsetto ha un fusibile di protezione (5x20) da 2A.
Le due batterie (Pb 12V/1,2Ah) se richiesto e se installate, vanno collegate in serie ai cavi Rosso
"BAT+" e Nero "BAT-". Per il collegamento in serie, utilizzare il cavetto nero in dotazione, con due
terminali (Faston 4,8mm).
L'ingresso ausiliario (AUX) può essere utilizzato per collegare dispositivi con un contatto NA (aperto) o
NC (chiuso) come Rilevatori gas con contatti a relè, Sensori Fumo, Pulsanti, ecc. e potrà essere
configurato per attivare una delle uscite relè disponibili. Possono essere collegati più dispositivi se
omogenei (collegati in serie se hanno tutti il contatto NC o in parallelo se hanno tutti il contatto NA).
Uscita Relè 9 ha le stesse caratteristiche e utilizzo di quelle descritte nella prossima pagina.

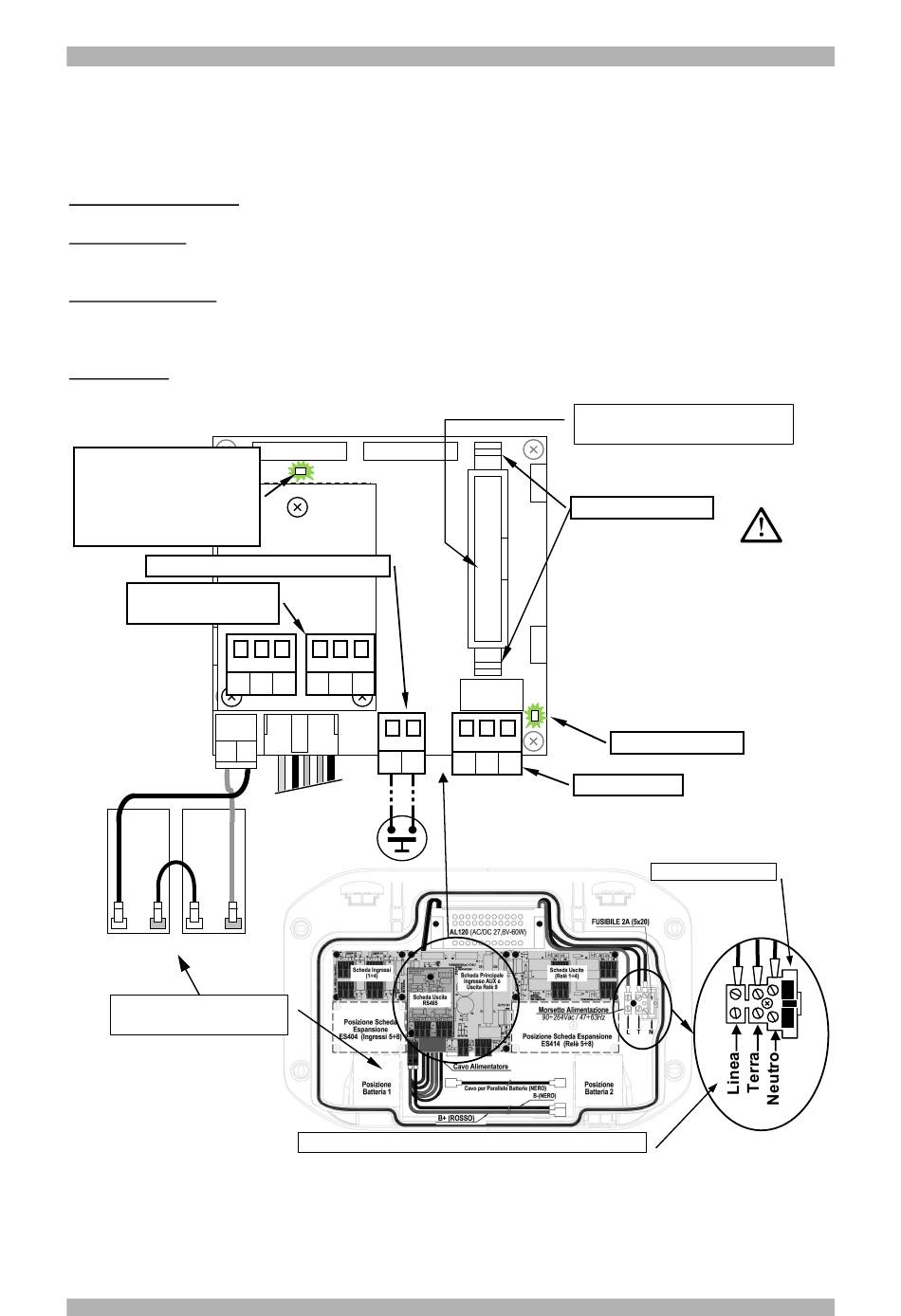

Fig 3 – CE424P Collegamento Alimentazione,
Batterie, Ingresso AUX e Uscita 9
Led: Batt TEST ON
Si accende durante la
verifica di funzionamento
delle Batterie (solo se
installate).
Morsetto Ingresso Ausiliario AUX
Scheda Uscite RS485
(COM1 e COM2)
GND
B+ B-
B-
Nero
Black
Noir
-
+
-
+
n.2 Batterie 12V / 1,3Ah
collegate in serie.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424 / Istruzioni d'uso
H1
L1
GND
H2
L2
B
A A
B+
Rosso
Red
Rouge
Morsetto Alimentazione 90÷ 264 Vac / 47÷63Hz
Connettore Cavo Piatto per
collegamento Coperchio
Premere per Aprire
P
ER EVITARE GUASTI IRREVERSIBILI
TOGLIERE SEMPRE ALIM ENTAZIONE DI
RETE E BATTERIE
PRIMA
RICOLLEGA RE IL CONNETTORE DEL
CAVO PIATTO
Led: OUT 9 = ON
NC
NC
C
Uscita Relè 9
Pag. 10/52
(
SE PRESENTI
DI
SCOLLEGARE
(
).
SCHEDA COPERCHIO
Fusibile (5x20) 2A
,
)
